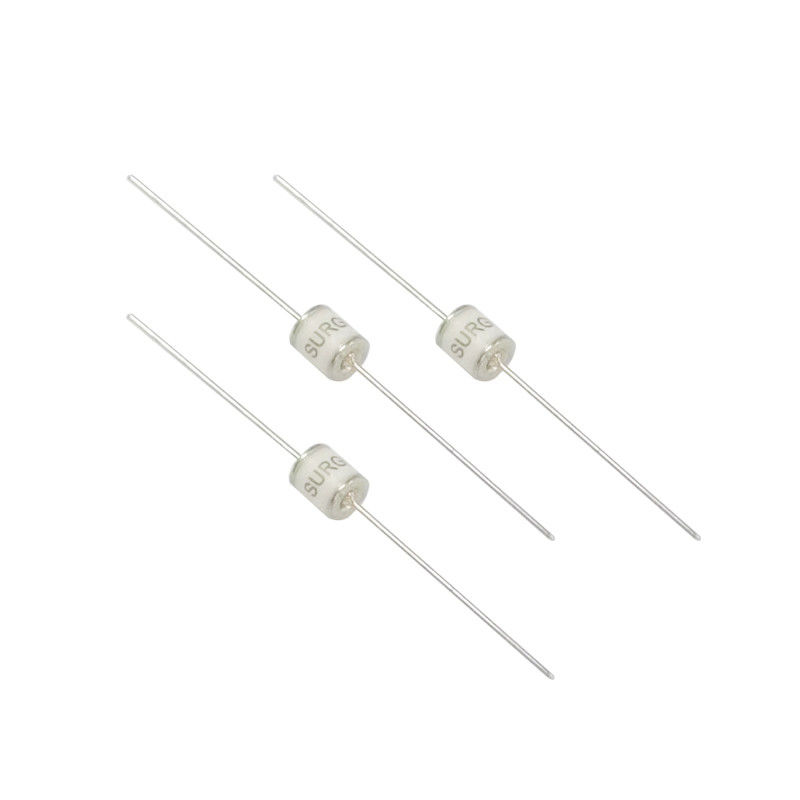

أنبوب تفريغ الغاز الخزفي لحماية السعة المنخفضة

أنابيب تفريغ الغاز منخفضة السعة - هيكل SMD سلسلة SX5 للإلكترونيات الاستهلاكية

SX5 0 - 230X SMDT.pdf


أنبوب تفريغ الغاز هو مكون حماية من الصواعق من نوع الفجوة ، والذي يستخدم على نطاق واسع في الحماية من الصواعق لأنظمة الاتصالات.غالبًا ما يستخدم أنبوب التفريغ في أول أو مرحلتين من دائرة الحماية متعددة المستويات لتفريغ البرق الزائد الفوري والحد من الجهد الزائد.نظرًا لأن مقاومة العزل بين القطب الكهربائي لأنبوب التفريغ كبيرة والسعة الطفيلية صغيرة ، فهي غير مناسبة للحماية من الصواعق عالية التردد لخطوط الإشارة لها مزايا محددة.تتمثل العيوب الرئيسية في خصائص الحماية لأنبوب التفريغ في أن تأخير وقت التفريغ كبير ، وحساسية العمل ليست مثالية ، ومن الصعب قمع موجة البرق بشكل فعال مع ارتفاع حاد في رأس الموجة ، وهناك مشكلة التحرر في الحماية من الصواعق لنظام الطاقة.

تشمل أنابيب تفريغ الغاز المستخدمة بشكل شائع أنابيب تفريغ ذات قطبين وأنابيب تفريغ ثلاثية الأقطاب.معظم مواد غلاف التغليف من السيراميك ، لذلك تسمى أنابيب التفريغ الخزفية.

سمات

1. RoHS & HF متوافق
2. هيكل SMD
3. DC شرارة الجهد: 70 ~ 5000V 4. السعة المنخفضة
5. الاعتراف وكالة: UL
6. درجة حرارة التشغيل: -30 درجة مئوية ~ + 85 درجة مئوية التخزين
درجة الحرارة: -40 درجة مئوية ~ + 115 درجة مئوية


شروط تخزين المستودعات للمنتجات

· شروط التخزين:
1. درجة حرارة التخزين: -10 درجة مئوية ~ + 40 درجة مئوية
2. الرطوبة النسبية: ≤ 75٪ RH
3. الابتعاد عن الجو المسببة للتآكل وأشعة الشمس.· فترة الحفظ: 1 سنة



التطبيقات الموصى بها

1. مودم الكابل
2. xDSL
3. فك التشفير
4. أجهزة التلفاز
5. مزود الطاقة
6. الإلكترونيات الاستهلاكية
