تفاصيل المنتج:
|
| الأجنة: | فيلم بولي بروبيلين ممعدن | السعة:: | 2.0 فائق التوهج |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | مادة: | فيلم بولي بروبيلين ممعدن |
| طلب: | هدف عام | الكلمة الرئيسية: | X2 مكثف أمان |
| إبراز: | MPX X2 Capacitor 2.0 Uf,2.0 Uf Capacitor |
||
خصائص جيدة للشفاء الذاتي 2.0 فائق التوهج 185K 125VAC X2 أمان يتحمل تصاعد الجهد
تُستخدم سلسلة X2 من مكثفات الفيلم بشكل أساسي لقمع EMI عن طريق توصيل L / N لمدخل الطاقة ، وتستخدم بالتوازي مع منفذ الإدخال.المزايا هي كما يلي:
1. هذا المكثف مستقر للغاية ، مع تغير طفيف بمرور الوقت والاستقرار ، لذلك لا يتأثر المدخلات بسهولة بالعوامل البيئية.
2. على عكس الأنواع الأخرى من المكثفات الخزفية ، فإن سعة مكثفات الفيلم أقل تأثراً بالجهد.مكثف سيراميك X7R له تغير في السعة بنسبة 40٪ بين 0V و 50٪ من الجهد المطبق.
3. على عكس معظم أنواع المكثفات ، فإن المكثفات الغشائية لها عامل تبديد منخفض للغاية.هذا يعني أنه يتم توليد القليل جدًا من الحرارة عندما يتدفق تيار التيار المتردد عبر مكثف الفيلم.يحول مكثف X7R 10٪ من التيار المتدفق خلاله إلى حرارة ، بينما يكون مكثف الفيلم أقل من 0.1٪.
X2 Safety Capacitor.pdf

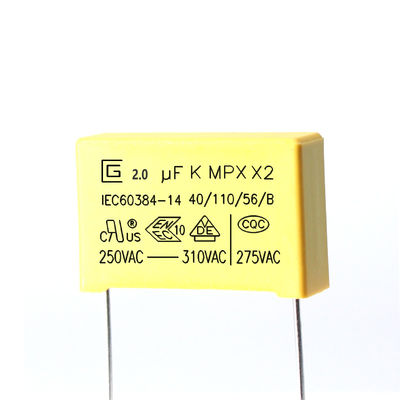

العلامات
1. شعار CIGU:
2. السعة: (104 كلفن ، 0.1 درجة فهرنهايت)
3. التسامح السعة: (K) ± 10٪
4. الفولطية المقدرة: 250،275،300،305،310VAC 5. فئة المنتج: X2
6. نوع المنتج: MPX
7. الفئة المناخية: 40/110/56
8. فئة القابلية للاشتعال السلبية: ب
9. علامة الموافقات الصينية: CQC
10. علامة الموافقات الألمانية: VDE
11. علامة موافقات ENEC: ENEC
12. علامة الموافقات الأمريكية: CUL
13. معيار الاعتماد: IEC60384-14
رقم. | المواد الرئيسية | تخصيص | ملاحظة |
1 | فيلم بولي بروبيلين ممعدن | MPPZAH أو MPPA (5 ~ 12 μm) | - |
2 | خط Zn ، Sn | سبيكة Zn أو Zn و Sn | - |
3 | طرفية | النحاس (سلك نحاسي) (Φ0.55 أو 0.75 مم) | ± 0.05 مم |
4 | مادة مختومة | راتنجات الايبوكسي | UL94-V0 |
5 | حافظة بلاستيكية | PBT | UL94-V0 |
سمات
1.تم تصميم هذا خصيصًا للتطبيقات في المسلسل مع 100Vac-240Vac الرئيسي ، أي مقسم بالسعة ، على سبيل المثال ، عداد الطاقة ، مشغل LED ، إلخ.
2-فيلم البولي بروبلين المعدني
3-خصائص جيدة للشفاء الذاتي ، وتحمل الضغط على الجهد الكهربائي
4. طويلة الاستقرار من السعة
5. خصائص جيدة في بيئة رطبة
6. قدرات ممتازة مقاومة اللهب النشطة والسلبية
مواد البناء والمواد الرئيسية للمنتجات
المواصفات (IEC 60384-14)
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| السعة | ضمن التسامح المحدد | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| عامل التبدد | 0.001 (0.1٪) كحد أقصى. | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| دليل على الجهد | يجب ألا يكون هناك شذوذ | بين المحطات 4.3UR (Vdc) اختبار 60 ثانية. |
| بين المحطة والمرفق UR × 200 ％ + 1500Vac ، 60sec. | ||
| مقاومة العزل | CR ≤ 0.33μF IR ≥ 15000MΩ CR> 0.33μF IR ≥6000s | 100 ± 15 فولت تيار مستمر ، 60 ثانية / 25 أوم |
| متانة الإنهاءات | لا يوجد كسر في الأسلاك ولا ضرر للمكثف | قوة الشد لقوة التحميل النهائية: 1.0 كجم |
قوة الانحناء لقوة الحمل الطرفية: 0.5 كجم | ||
| مقاومة حرارة اللحام | (1) المظهر: لا ضرر مرئي | درجة حرارة اللحام: 260 ± 5 ℃ |
| قابلية اللحام | 95٪ من سطح التعليب | درجة حرارة اللحام: 260 ± 5 ℃ |
| التغير السريع في درجة الحرارة | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي. | درجة حرارة الفئة المنخفضة: -40 درجة مئوية |
| اهتزاز | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي | مدى التردد: 10 ~ 55 هرتز |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| التسلسل المناخي | (1) المظهر: لا ضرر مرئي | حرارة جافة |
البرد | ||
| حالة ثابتة للحرارة رطبة | (1) المظهر: لا ضرر مرئي | + 40 درجة مئوية و 93٪ رطوبة نسبية ، 56 يومًا |
| الشحن والتفريغ | (1) المظهر: لا ضرر مرئي | جهد الاختبار: √2 x URVAC 50 هرتز |
| تَحمُّل | (1) المظهر: لا ضرر مرئي | 1.25 × UR VAC 50 هرتز ، مرة كل ساعة |
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
متطلبات البيئة
1 الامتثال لمتطلبات RoHS.
2 الامتثال لمتطلبات REACH.
3 بدون هالوجين (حسب الحاجة).
4 يرجى الاطلاع على المرفق 2 للحصول على نسخ اختبار Rohs و Reach بواسطة طرف ثالث
مراقبة الجودة
هيكل المنتج
