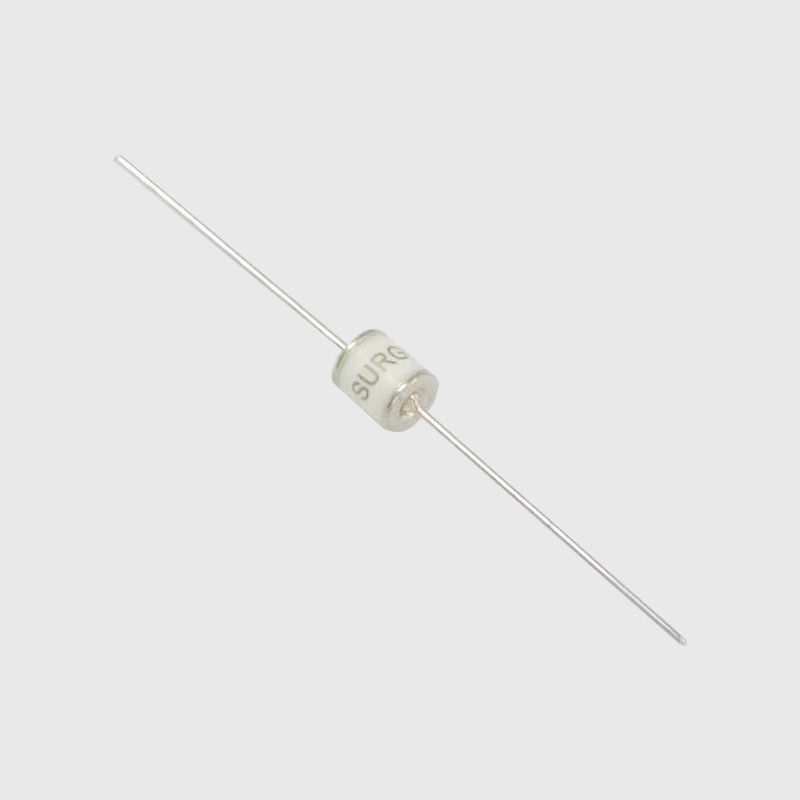

70V - 5000V أنبوب التفريغ الزجاجي عينة هيكل SMD المتاحة

أنابيب تفريغ الغاز ذات السعة المنخفضة - متوافقة مع RoHS و HF من سلسلة SX5

SX5 0 - 230X SMDT.pdf


بناء


تستخدم بعض أنابيب تفريغ الغاز الزجاج كغلاف تغليف للأنبوب.يستخدم البعض أيضًا السيراميك كغلاف الحزمة ، ويمتلئ أنبوب التفريغ بغاز خامل بخصائص كهربائية ثابتة (مثل الأرجون وغاز النيون ، إلخ).عادةً ما تكون أقطاب التفريغ لأنبوب التفريغ الشائع الاستخدام عبارة عن اثنين أو ثلاثة ، ويتم فصل الأقطاب بواسطة غاز خامل..وفقًا لإعداد عدد الأقطاب الكهربائية ، يمكن تقسيم أنبوب التفريغ إلى أنابيب تفريغ ثنائية القطب وثلاثة أقطاب.
يتكون أنبوب تفريغ الصمام الثنائي الخزفي من قطب كهربائي نقي من الحديد ، وغطاء من سبيكة النيكل والكروم والكوبالت ، وغطاء اللحام بالنحاس الفضي وجسم الأنبوب الخزفي ومكونات رئيسية أخرى.أقطاب التفريغ في الأنبوب مغلفة بأكاسيد مشعة ، كما أن الجدار الداخلي للأنبوب مغطى بعناصر مشعة لتحسين خصائص التفريغ.يحتوي قطب التفريغ بشكل أساسي على هيكلين: على شكل قضيب وشكل كوب.في أنبوب التفريغ للإلكترود على شكل قضيب ، يتم تثبيت درع حراري أسطواني بين القطب وجدار جسم الأنبوب.يمكن لشاشة التسخين أن تجعل حرارة جسم الأنبوب الخزفي تميل إلى التوحيد ، بحيث لا يكون هناك ارتفاع في درجة الحرارة المحلية وتتسبب في كسر الأنبوب.يتم أيضًا طلاء الجزء الداخلي من الدرع الحراري بأكاسيد مشعة لتقليل تشتت التفريغ.في أنبوب التفريغ للإلكترود على شكل كوب ، يتم تثبيت شبكة الموليبدينوم عند فوهة الكوب ، ويتم تثبيت عنصر السيزيوم في الكوب ، مما يقلل أيضًا من تشتت التفريغ.
يتكون أنبوب التفريغ ثلاثي الأقطاب أيضًا من أقطاب حديدية نقية وأغطية سبائك النيكل والكروم والكوبالت وأغطية اللحام الفضية والنحاسية وأنابيب السيراميك.يختلف عن أنبوب تفريغ الصمام الثنائي ، تتم إضافة أسطوانة سبيكة من النيكل والكروم والكوبالت إلى أنبوب التفريغ ثلاثي الأقطاب كقطب ثالث ، أي القطب الأرضي.


مبدأ


مبدأ عمل أنبوب التفريغ هو تفريغ فجوة الغاز.عندما يتم تطبيق جهد معين بين قطبي أنبوب التفريغ ، يتم إنشاء مجال كهربائي غير متساوٍ بين الأقطاب الكهربائية: تحت تأثير هذا المجال الكهربائي ، يبدأ الغاز الموجود في الأنبوب في الانفصال.عندما يزداد الجهد المطبق لجعل الفجوة بين الأقطاب الكهربائية عندما تتجاوز شدة المجال القوة العازلة للغاز ، سيتم تفكيك الفجوة بين القطبين عن طريق التفريغ ، وستتحول حالة العزل الأصلية إلى حالة موصلة .بعد التوصيل ، سيبقى الجهد بين قطبي أنبوب التفريغ عند مستوى الجهد المتبقي الذي يحدده قوس التفريغ.، هذا الجهد المتبقي منخفض جدًا بشكل عام ، بحيث تكون المعدات الإلكترونية المتصلة بالتوازي مع أنبوب التفريغ محمية من تلف الجهد الزائد

سمات

1. RoHS & HF متوافق
2. هيكل SMD
3. DC شرارة الجهد: 70 ~ 5000V 4. السعة المنخفضة
5. الاعتراف وكالة: UL
6. درجة حرارة التشغيل: -30 درجة مئوية ~ + 85 درجة مئوية التخزين
درجة الحرارة: -40 درجة مئوية ~ + 115 درجة مئوية


شروط تخزين المستودعات للمنتجات

· شروط التخزين:
1. درجة حرارة التخزين: -10 درجة مئوية ~ + 40 درجة مئوية
2. الرطوبة النسبية: ≤ 75٪ RH
3. الابتعاد عن الجو المسببة للتآكل وأشعة الشمس.· فترة الحفظ: 1 سنة



التطبيقات الموصى بها

1. مودم الكابل
2. xDSL
3. فك التشفير
4. أجهزة التلفاز
5. مزود الطاقة
6. الإلكترونيات الاستهلاكية
