تفاصيل المنتج:
|
| DC شرارة الجهد: | 75 ~ 1000 فولت | بحجم: | 4.5 مم * 3.2 مم |
|---|---|---|---|
| يعدل أو يكيف: | تقديم خدمات العينة | الكلمة الرئيسية: | أنبوب تصريف الغاز |
| عينة: | متوفرة | سمات: | الجهد الكهربي العالي. |
| إبراز: | أنابيب تفريغ السيراميك SMD,أنابيب تصريف السيراميك 230XM |
||

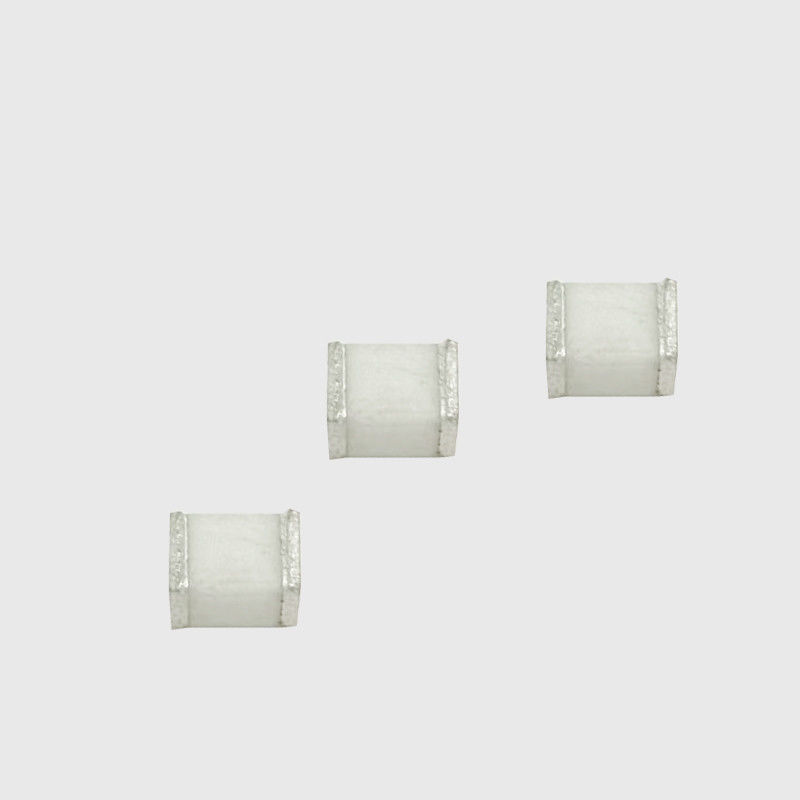

تصميم فجوة صغيرة سعة منخفضة 4.5 مم * 3.2 مم SMD 230XM أنبوب تفريغ الغاز لإمدادات الطاقة
SMD 230XM.pdf
أنبوب تفريغ الغاز هو مكون حماية من الصواعق من نوع الفجوة ، والذي يستخدم على نطاق واسع في الحماية من الصواعق لأنظمة الاتصالات.غالبًا ما يستخدم أنبوب التفريغ في أول أو مرحلتين من دائرة الحماية متعددة المستويات لتفريغ البرق الزائد الفوري والحد من الجهد الزائد.نظرًا لأن مقاومة العزل بين القطب الكهربائي لأنبوب التفريغ كبيرة والسعة الطفيلية صغيرة ، فهي غير مناسبة للحماية من الصواعق عالية التردد لخطوط الإشارة لها مزايا محددة.تتمثل العيوب الرئيسية في خصائص الحماية لأنبوب التفريغ في أن تأخير وقت التفريغ كبير ، وحساسية العمل ليست مثالية ، ومن الصعب قمع موجة البرق بشكل فعال مع ارتفاع حاد في رأس الموجة ، وهناك مشكلة التحرر في الحماية من الصواعق لنظام الطاقة.
تشمل أنابيب تفريغ الغاز المستخدمة بشكل شائع أنابيب تفريغ ذات قطبين وأنابيب تفريغ ثلاثية الأقطاب.معظم مواد غلاف التغليف من السيراميك ، لذلك تسمى أنابيب التفريغ الخزفية.
مبدأ الاختيار
(1) يجب أن يكون جهد تفريغ التيار المستمر لأنبوب تفريغ الغاز أعلى من الحد الأقصى للجهد أثناء التشغيل العادي للخط ، حتى لا يؤثر على التشغيل العادي للخط.
(2) يجب أن يكون جهد التفريغ النبضي لأنبوب تفريغ الغاز أقل من أعلى قيمة الجهد اللحظي التي يمكن أن يتحملها الخط ، وذلك لضمان أن أنبوب تفريغ الغاز يمكن أن يستجيب بشكل أسرع من الخط في حالة الجهد الزائد الفوري ، و تحديد الجهد الزائد إلى قيمة آمنة مقدما.
(3) يجب أن يكون الجهد الكهربي لأنبوب تفريغ الغاز عاليًا قدر الإمكان.بمجرد اختفاء الجهد الزائد ، يمكن إطفاء أنبوب تفريغ الغاز في الوقت المناسب دون التأثير على التشغيل العادي للخط.
(4) يجب أن يكون السلك الأرضي قصيرًا قدر الإمكان وسميكًا بدرجة كافية لتسهيل تصريف التيارات الكبيرة العابرة.
(5) إذا استمر الجهد الزائد لفترة طويلة ، فإن أنبوب تفريغ الغاز سوف يولد الكثير من الحرارة.من أجل منع تلف المعدات المحمية بسبب ارتفاع درجة الحرارة ، يجب أن يكون أنبوب تفريغ الغاز مزودًا بجهاز بطاقة حماية من الفشل.في الوقت الحاضر ، تحتوي بعض المنتجات الجديدة من أنابيب تفريغ الغاز على بطاقات آمنة من التعطل.
سمات
• متوافق مع RoHS & HF
• الحجم: 4.5 مم * 3.2 مم
• جهد التيار المستمر: 75 ~ 1000 فولت
• جهد انهيار مستقر.
• مقاومة عالية للعزل.
• الجهد الكهربي العالي.
• قدرة امتصاص كبيرة للتيار العابر.
• سعة منخفضة
• تصميم Micro-Gap
التطبيقات الموصى بها
• معدات الاتصال • معدات الكيبل التلفزيوني
• معدات اختبار
• خطوط البيانات
• مزودات الطاقة
• حماية الاتصالات SLIC
• الاتصالات السلكية واللاسلكية
