تفاصيل المنتج:
|
| الأجنة: | خسارة منخفضة جدًا عند التردد العالي ، ومناسبة للتيار العالي | السعة:: | 0.01 ف |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | درجة حرارة التشغيل: | -40 ℃ ～ + 110 ℃ |
| طلب:: | الأجهزة المنزلية ، وإمدادات الطاقة ، ومقياس التيار الكهربائي | التسامح السعة:: | ± 10٪ (ك) |
| صفقة: | ختم الكرتون | ||
| إبراز: | 275VAC مكثف 0.01 UF,مكثف 103K,شفاء ذاتي 0.01 UF مكثف |
||

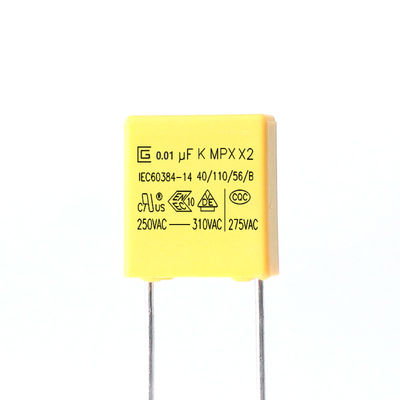

شفاء ذاتي 0.01 فائق التوهج 103K 275VAC X2 مكثف أمان لقمع التداخل الكهرومغناطيسي
X2 Safety Capacitor.pdf
X مكثف - مكثف فيلم بولي بروبيلين ممعدن ؛عادةً ما يكون مكثف X مصنوعًا في الغالب من مكثف فيلم بوليستر مع مقاومة تيار تموج كبيرة نسبيًا.يحتوي هذا النوع من المكثفات على حجم كبير ، لكنه يسمح بتيار كبير للشحن والتفريغ الفوريين ، ومقاومته الداخلية صغيرة بالمقابل.يعتمد مكثف X على المربع الخارجي و OPP الداخلي عالي الجهد (معالجة لف مادة البولي بروبيلين الممعدنة) في عبوات بلاستيكية.لا تتمتع مادة OPP بأداء كهربائي أفضل فحسب ، بل يمكنها أيضًا تقليل تأثير النبضات عالية التردد بشكل فعال عند توصيلها بالتوازي مع طرف إدخال مصدر الطاقة.تأثيرات القوة.
مقدمة عن المنتجات
يتم لف MPX بعازل كهربائي من فيلم البولي بروبلين الممعدن ، والبناء غير الاستقرائي ، وأسلاك الأسلاك النحاسية المعلبة ، وطلاء راتنجات الإيبوكسي المثبط للهب.لديهم ميزات ممتازة للشفاء الذاتي ومثبط جيد للهب وفقًا لـ UL 94-V0
اكتب التطبيق
ستستخدم المنتجات على نطاق واسع لمثبطات التداخل وتطبيقات المكثفات عبر الخط ، وهي مناسبة للاستخدام في المواقف التي لا يؤدي فيها فشل المكثف إلى خطر حدوث صدمة كهربائية.
سمات
1 البناء غير التعريفي
2 مقاومة عالية للرطوبة
3 خاصية الشفاء الذاتي
4 نوع مثبطات اللهب (متوافق مع UL 94V-0)
5 خسارة صغيرة جدا
6 خصائص تردد ودرجة حرارة ممتازة
7 مقاومة عالية للعزل
المواصفات (IEC 60384-14)
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| السعة | ضمن التسامح المحدد | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| عامل التبدد | 0.001 (0.1٪) كحد أقصى. | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| دليل على الجهد | يجب ألا يكون هناك شذوذ | بين المحطات 4.3UR (Vdc) اختبار 60 ثانية. |
| بين المحطة والمرفق UR × 200 ％ + 1500Vac ، 60sec. | ||
| مقاومة العزل | CR ≤ 0.33μF IR ≥ 15000MΩ CR> 0.33μF IR ≥6000s | 100 ± 15 فولت تيار مستمر ، 60 ثانية / 25 أوم |
| متانة الإنهاءات | لا يوجد كسر في الأسلاك ولا ضرر للمكثف |
قوة الشد لقوة التحميل النهائية: 1.0 كجم وقت التثبيت: 10 ± 1sec |
|
قوة الانحناء لقوة الحمل الطرفية: 0.5 كجم وقت الانحناء: 4 × 90 |
||
| مقاومة حرارة اللحام |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 5 ± 0.5 ثانية |
| قابلية اللحام | 95٪ من سطح التعليب |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 2 ± 0.5 ثانية |
| التغير السريع في درجة الحرارة | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي. |
درجة حرارة الفئة المنخفضة: -40 درجة مئوية درجة حرارة الفئة العليا: 110 درجة مئوية عدد الدورات: 5 المدة t1 = 30 دقيقة |
| اهتزاز | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي |
مدى التردد: 10 ~ 55 هرتز بالطبع: X ، Y ، Z (المحور) ساعتان / محور (إجمالي 6 ساعات) سعة الإزاحة: 0.75 مم |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| التسلسل المناخي |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
حرارة جافة درجة الحرارة العليا: 110 درجة مئوية مدة أقل: 16 ساعة |
|
البرد درجة الحرارة: -40 درجة مئوية المدة: ساعتان |
||
| حالة ثابتة للحرارة رطبة |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
+ 40 درجة مئوية و 93٪ رطوبة نسبية ، 56 يومًا |
| الشحن والتفريغ |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
جهد الاختبار: √2 x URVAC 50 هرتز الشحن والتفريغ: 0.5 ثانية / الوقت تتكرر لـ 10000 دورة |
| تَحمُّل |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
1.25 × UR VAC 50 هرتز ، مرة كل ساعة زيادة إلى 1000VAC لمدة 0.1 ثانية ، 1000 ساعة في درجات الحرارة القصوى |
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
متطلبات البيئة
1 الامتثال لمتطلبات RoHS.
2 الامتثال لمتطلبات REACH.
3 بدون هالوجين (حسب الحاجة).
4 يرجى الاطلاع على المرفق 2 للحصول على نسخ اختبار Rohs و Reach بواسطة طرف ثالث
مراقبة الجودة
هيكل المنتج
