تفاصيل المنتج:
|
| ميزة: | نسبة تحامل منخفضة ولا يوجد تيار متابعة | طلب: | المنتجات الالكترونية |
|---|---|---|---|
| الكلمة الرئيسية: | مكثف MOV | درجة حرارة التشغيل: | -40 درجة مئوية ~ + 125 درجة مئوية |
| مادة: | أكسيد الزنك | تحمل المقاومة: | 1٪ - 10٪ |
| إبراز: | 14D Metal Oxide Varistor,511k Metal Oxide Varistor,14D511K مكثف |
||

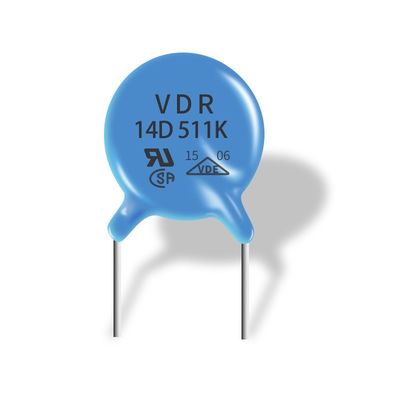

لا يوجد معدل تثبيت منخفض بأكسيد معدني 14D 511k ولا يوجد تيار متابعة
مبدأ التطبيق والحماية من المكثف
يمكن استخدام المتغيرات في الاتصالات والطاقة والنقل والصناعة والمناسبات المدنية وغيرها من المعدات الإلكترونية المضادة للطفرة.وفقًا لأنواع مختلفة من زيادة الجهد الزائد ، يمكن تقسيمها إلى جهد زائد داخلي للمعدات ، مثل الجهد الزائد الداخلي للمعدات الناجم عن توصيل الحمل الاستقرائي ، والثعلب الطائر ، والشحن الكهروستاتيكي ، وما إلى ذلك ، ويمكن اختيار المكثف من خلال حساب الظروف الأسوأ.مقاومة؛يمكن أن يتسبب الجهد الزائد الخارجي ، والمجال الكهرومغناطيسي القوي ، وتقلبات شبكة الطاقة ، وتأثيرات البرق ، وما إلى ذلك ، في زيادة الجهد الخارجي.بالنسبة للجهد الزائد الخارجي لأن شكل الموجة والسعة والتردد غير معروفين أو غير واضحين للغاية في معظم الحالات ، من الصعب جدًا تحديد إعداد المعلمة لترتيب الدائرة الذي يحتاج إلى الحماية.لاختيار مكونات حماية الجهد الزائد الخارجية ، يمكن إجراء الحسابات بالرجوع إلى شبكة إمداد الطاقة النموذجية ، ولكن نظرًا للاختلافات الكبيرة في المنطقة المحلية ، من الضروري ترك فجوة كبيرة نسبيًا في اختيار حماية موثوقة ضد الجهد الزائد الأجهزة.معلمة الهامش الكبيرة.
مواصفات المنتج
■ استجابة سريعة للجهد الزائد العابر
■ قدرة كبيرة على امتصاص الطاقة العابرة
■ نسبة تحامل منخفضة ولا يوجد تيار متابعة
■ يفي بمستوى MSL 1 ، لكل J-STD-020
■ درجة حرارة التشغيل: -40 درجة مئوية ~ + 105 درجة مئوية و -40 درجة مئوية ~ + 125 درجة مئوية
■ درجة حرارة التخزين: -40 درجة مئوية ~ + 125 درجة مئوية
■ الاعتراف بالوكالة: UL 1449 4th / cUL / TUV / VDE / CQC
| رقم القطعة | شعاعي من خلال ثقب أكسيد معدني مكثف |
| عبوة / حجم الشركة المصنعة | تحقق من ورقة البيانات على النحو التالي |
| التعبئة | التعبئة السائبة في الحقيبة |
| طلب | المستهلك والطبية والصناعية |
| حالة الرصيد، وضع مخزون | كمية كبيرة من المخزون الجاهز |
| ضمان الجودة | ISO9001: 2008 365 يومًا |
تحديد:
| رقم القطعة | بطالة (V) | Vdc (V) | V1mA (V) | IP (أ) | Vc (V) | أنا (أ) قياسي | أنا (أ) ارتفاع مفاجئ | (ي) قياسي | (ي) ارتفاع الطفرة | الطاقة المقدرة (W) | C @ 1 كيلو هرتز (pf) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0.05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0.05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0.05 | 1500 |
| 10D820K (ي) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0.4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0.4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0.4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0.4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0.4 | 560 |
| 10D201K (J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0.4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0.4 | 450 |
| 10D241K (J) | 150 | 200 | 240 (216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0.4 | 420 |
| 10D271K (ي) | 175 | 225 | 270 (243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0.4 | 370 |
| 10D301K (J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0.4 | 330 |
| 10D331K (ي) | 210 | 275 | 330 (297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0.4 | 300 |
| 10D361K (J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0.4 | 280 |
| 10D391K (ي) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0.4 | 260 |
| 10D431K (ي) | 275 | 350 | 430 (387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0.4 | 230 |
| 10D471K (ي) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0.4 | 210 |
| 10D511K (ي) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0.4 | 200 |
| 10D561K (ي) | 350 | 460 | 560 (504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0.4 | 180 |
| 10D621K (J) | 385 | 505 | 620 (558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0.4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0.4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0.4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0.4 | 130 |
| 10D821K (ي) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0.4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0.4 | 110 |
| 10D102K (J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0.4 | 100 |
| 10D112K (J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0.4 | 90 |
