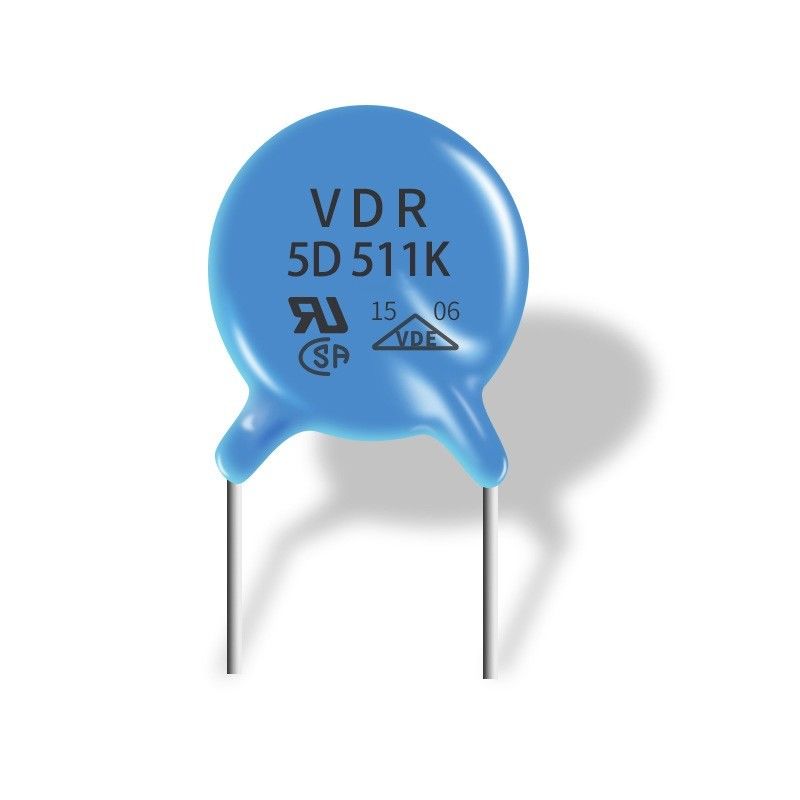

استجابة سريعة 5D 511k أكسيد الزنك متغير عالي الذروة الحالية تحمل القدرة

OEM استجابة سريعة 5D 511k معدن أكسيد متغير عالي الذروة الحالية تحمل القدرة


النوع الأكثر شيوعًا من المكثرات الحديثة هو مكثف أكسيد الفلز (MOV).كتل خزفية من هذا النوع تحتوي على جزيئات من أكسيد الزنك ، في مصفوفة من أكاسيد فلزية أخرى ، مثل كميات صغيرة من البزموت ، الكوبالت ، أكاسيد المنغنيز ، موضوعة بين لوحين معدنيين لتشكيل أقطاب الجهاز.تشكل الحدود بين كل قالب والعناصر المجاورة تقاطعات الصمام الثنائي ، والتي تسمح للتيار بالتدفق في اتجاه واحد فقط.تراكم الحبوب الموجهة بشكل عشوائي يكافئ كهربائيًا شبكة من أزواج الصمام الثنائي المتعاقب ، كل منها بالتوازي مع العديد من الأزواج الأخرى.


عندما يتم تطبيق جهد صغير عبر الأقطاب الكهربائية ، فإن التسرب العكسي فقط عبر تقاطع الصمام الثنائي يتسبب في تدفق تيار صغير.عندما يتم تطبيق جهد كبير ، ينهار تقاطع الصمام الثنائي بسبب مزيج من الانبعاث الحراري ونفق الإلكترون ، مما يتسبب في تدفق تيار كبير.نتيجة هذا السلوك هي خاصية غير خطية للجهد الحالي ، حيث تتمتع MOVs بمقاومة عالية عند الفولتية المنخفضة ومقاومة منخفضة عند الفولتية العالية.


الخصائص الكهربائية


تظل المتغيرات غير موصلة أثناء التشغيل العادي.كجهاز وضع التحويل ، غالبًا ما يتم استخدام المتغيرات لقمع ارتفاعات جهد الخط عندما يظل الجهد عبرها أقل بكثير من "جهد التثبيت".يمكن أن تفشل المتغيرات لسببين.

حدثت إخفاقات كارثية بسبب المحاولات الفاشلة للحد من الزيادات الكبيرة جدًا التي تسببها أحداث مثل الصواعق ، حيث تكون الطاقة المعنية أعلى بكثير من قدرة المكثف على التعامل معها.يمكن أن يؤدي تدفق التيار اللاحق من التأثير إلى إذابة أو حرق أو حتى تبخير المكثف.يرجع هذا الهروب الحراري إلى عدم انتظام تقاطعات حدود الحبوب الفردية ، مما يؤدي إلى فشل مسار التيار السائد تحت الضغط الحراري عندما تكون الطاقة في النبضة العابرة (تُقاس عادةً بالجول) عالية جدًا (أي تتجاوز بشكل ملحوظ حاصل اختلاق "التصنيفات القصوى المطلقة").يمكن تقليل احتمالية حدوث فشل ذريع عن طريق المبالغة في تقدير أو استخدام MOVs المختارة خصيصًا بالتوازي.

يحدث التدهور التراكمي مع حدوث المزيد من الطفرات.لأسباب تاريخية ، تم تحديد العديد من MOVs بشكل خاطئ ، مما يسمح بالتضخم المتكرر الذي يقلل أيضًا من السعة.في هذه الحالة ، لا يتضرر المكثف بشكل واضح ويبدو أنه يعمل ظاهريًا (لا يوجد عطل كارثي) ، لكنه لم يعد يوفر الحماية.في النهاية ، يدخل في دائرة كهربائية قصيرة حيث يخلق تفريغ الطاقة مسارًا موصلًا عبر الأكسيد.

المعلمة الرئيسية التي تؤثر على عمر مكثف هو تصنيف الطاقة (جول).تؤدي زيادة مستوى الطاقة إلى زيادة عدد (الحد الأقصى للحجم المحدد) من النبضات العابرة التي يمكن أن تستوعبها أضعافًا مضاعفة بالإضافة إلى مجموع الطاقة التراكمية من النبضات الصغيرة المثبتة.عندما تحدث هذه النبضات ، يقل "جهد التثبيت" الذي يوفره خلال كل حدث ، ويعتبر المتغير بشكل عام متدهورًا وظيفيًا عندما يتغير "جهد التثبيت" بنسبة 10٪.تتضمن مخططات العمر المتوقع للشركة المصنعة الحالية ، والشدة ، وعدد المرات العابرة للتنبؤ بالفشل بناءً على إجمالي الطاقة المشتتة على مدار عمر القطعة.

في الإلكترونيات الاستهلاكية ، وخاصة أدوات الحماية من زيادة التيار ، تكون متغيرات MOV المستخدمة صغيرة بما يكفي لدرجة أنها ستفشل في النهاية.تستخدم التطبيقات الأخرى ، مثل نقل الطاقة ، VDRs لهياكل مختلفة في تكوينات متعددة ، مصممة لعمر طويل.

خصائص المتغيرات

(1) المزايا: نطاق الجهد واسع جدًا ، من عدة فولتات إلى عدة آلاف من الفولتات ، ويمكن أن يكون التيار المفاجئ من عشرات إلى عدة آلاف أمبير ، وسرعة الاستجابة سريعة ، ولا يوجد قطبية ، ولا تحرك حر ، وتيار الذروة قدرة الصمود كبيرة.سعر منخفض.
(2) العيوب: جهد التثبيت مرتفع نسبيًا ، والذي يمكن أن يصل بشكل عام إلى 2 إلى 3 أضعاف جهد العمل.بالإضافة إلى الضغط
يزداد تيار التسرب للمكثف مع زيادة عدد التأثيرات المفاجئة.وقت الاستجابة أطول والسعة الطفيلية أكبر.
(3) مناسبات قابلة للتطبيق: خطوط طاقة التيار المستمر ، خطوط إشارة منخفضة التردد ، أو تستخدم في سلسلة مع أنابيب تفريغ الغاز لخطوط طاقة التيار المتردد.

تحديد:



رقم القطعة	بطالة (V)	Vdc (V)	V1mA (V)	IP (أ)	Vc (V)	أنا (أ) قياسي	أنا (أ) ارتفاع مفاجئ	(ي) قياسي	(ي) ارتفاع الطفرة	الطاقة المقدرة (W)	C @ 1 كيلو هرتز (pf)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2.1	3.0	0.05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2.5	5.0	0.05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3.0	6.0	0.05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4.0	7.0	0.05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4.6	9.0	0.05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5.5	11	0.05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7.0	13	0.05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8.2	15	0.05	1500
10D820K (ي)	50	65	82 (74-90)	25	135	2500	3500	12	17	0.4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0.4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0.4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0.4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0.4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0.4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0.4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0.4	420
10D271K (ي)	175	225	270 (243-297)	25	455	2500	3500	37	49	0.4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0.4	330
10D331K (ي)	210	275	330 (297-363)	25	550	2500	3500	43	58	0.4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0.4	280
10D391K (ي)	250	320	390 (351-429)	25	650	2500	3500	60	70	0.4	260
10D431K (ي)	275	350	430 (387-473)	25	710	2500	3500	65	80	0.4	230
10D471K (ي)	300	385	470 (423-517)	25	775	2500	3500	67	85	0.4	210
10D511K (ي)	320	415	510 (459-561)	25	845	2500	3500	69	90	0.4	200
10D561K (ي)	350	460	560 (504-616)	25	925	2500	3500	70	92	0.4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0.4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0.4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0.4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0.4	130
10D821K (ي)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0.4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0.4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0.4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0.4	90
