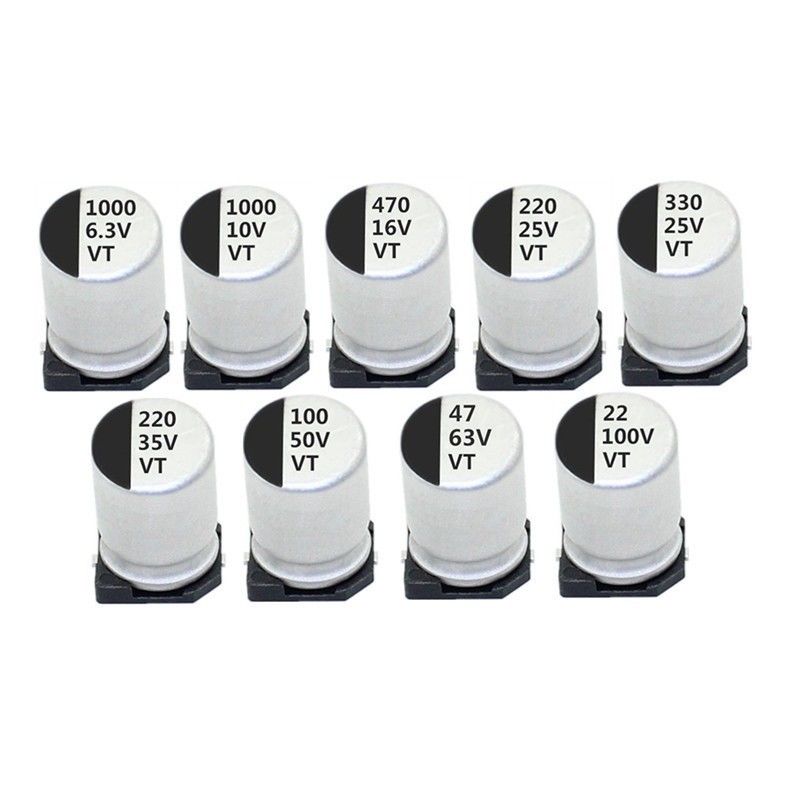

مكثف الألومنيوم كهربائيا مخصص سعة تخزين كبيرة

أداء مستقر صغير الحجم مكثف الألومنيوم كهربائيا سعة تخزين كبيرة

مكثف الالومنيوم الالكتروليتى هو مكثف مستقطب.صفيحتها الموجبة مصنوعة من رقائق الألومنيوم ، وهي مغمورة في المنحل بالكهرباء من أجل معالجة الأكسدة الأنودية.يتم تشكيل طبقة من فيلم أكسيد الألومنيوم على سطح رقائق الألومنيوم ، ويبلغ سمكها بشكل عام 0.02 ~ 0.03 ميكرومتر.هذه الطبقة من فيلم الأكسيد هي الوسيط العازل بين الألواح الموجبة والسالبة.يتكون القطب السالب للمكثف من إلكتروليت ، ويتكون الإلكتروليت بشكل عام من حمض البوريك ، وماء الأمونيا ، وجلايكول الإيثيلين ، وما إلى ذلك. من أجل تسهيل تصنيع المكثفات ، عادةً ما يتم تشريب محلول الإلكتروليت على ورق خاص ، و ثم يتم لصق قطعة من رقائق الألومنيوم الأصلية مع الورق المنقوع في محلول الإلكتروليت ، بحيث يمكن رسم القطب السالب بسهولة على شريط رقائق الألومنيوم الأصلي ، مثل الشكل 1 أ.يتكون قلب مكثف التحليل الكهربائي المصنوع من الألومنيوم عن طريق لف الأقطاب الموجبة والسالبة المذكورة أعلاه وفقًا لمحورهم المركزي ، ثم يتم تكبير اللب وتعبئته في غلاف من الألومنيوم لتشكيل مكثف كهربائي من الألومنيوم.من أجل الحفاظ على محلول الإلكتروليت من التسرب أو الجفاف ، يتم استخدام سدادة مطاطية لإغلاق فم صندوق الألمنيوم.
من أجل الحصول على سعة كبيرة وحجم صغير ، يتم استخدام النقش الكيميائي لتشكيل سطح خشن على جانب واحد من رقائق الألومنيوم الموجبة ، بحيث يتم زيادة مساحة سطح القطب ، وبالتالي زيادة السعة.
السبب وراء قطبية مكثفات الألومنيوم الإلكتروليتية هو أن فيلم أكسيد الألومنيوم الموجود على اللوحة الموجبة له موصلية أحادية الاتجاه.فقط عندما يكون القطب الموجب للمكثف متصلاً بالقطب الموجب لمصدر الطاقة ، والقطب السالب متصل بالقطب السالب لمصدر الطاقة ، يمكن أن يعمل فيلم أكسيد الألومنيوم كوسيط عازل.تأثير.إذا تم عكس قطبية مكثف الألومنيوم الكهربائي ، فإن فيلم أكسيد الألومنيوم سيصبح موصلًا ، ولن يفشل مكثف التحليل الكهربائي في العمل فحسب ، بل يتسبب أيضًا في ارتفاع درجة الحرارة وإتلاف المكثف بسبب مرور تيار كبير عبره.
من أجل منع وقوع حوادث الانفجار العرضي عند استخدام مكثفات الألومنيوم كهربائيا ، يتم الضغط على رابط ضعيف ميكانيكي محزز بشكل عام على الوجه النهائي لقشرة الألومنيوم.بمجرد أن يكون الضغط الداخلي للمكثف الإلكتروليتي مرتفعًا جدًا ، فإن أخدود الرابط الضعيف سوف يتصدع لتخفيف الضغط والحماية من الانفجار..
على الرغم من أن مكثفات الألومنيوم الإلكتروليتية لها قطبية ، إذا تم اعتماد طرق جديدة في الهيكل والعملية ، فيمكن أيضًا صنع المكثفات الإلكتروليتية غير القطبية.

تتميز المكثفات الالكتروليتية المصنوعة من الألومنيوم بالخصائص التالية:

السعة لكل وحدة حجم كبيرة بشكل خاص ، والسعر لكل وحدة سعة هو الأدنى.
② مكثفات الالومنيوم الالكتروليتية مستقطبة.
③ ثابت العزل كبير نسبيًا ، بشكل عام 7 ~ 10.
خطأ السعة كبير ، والخسارة كبيرة ، وتيار التسرب كبير ، وستتغير السعة والخسارة مع تغير درجة الحرارة.
⑤ نطاق درجة حرارة العمل ضيق ، مناسب فقط للعمل في نطاق درجة حرارة -20 ℃ ~ + 50 ℃.
⑥ جهد التشغيل منخفض ، بشكل عام 6.3-400 فولت.
⑦ السعر ليس باهظ الثمن.

خصائص درجة الحرارة:

مقاومة القياس عند +20 ± 2 درجة مئوية ، 1،00 كيلو هرتز ± 20٪
مقاومة القياس عند -25 ± 2 درجة مئوية ، 1،00 كيلو هرتز ± 20٪
مقاومة القياس عند -55 ± 2 درجة مئوية ، 100 كيلو هرتز ± 20٪
يجب ألا تتجاوز نسبة الممانعة لقيم -25 و -55 درجة مئوية إلى + 20 درجة مئوية القيم التالية
