تفاصيل المنتج:
|
| نوع المصهر: | أنواع حامل المصهر | التصنيف الحالي: | 325-400 أ |
|---|---|---|---|
| يعدل أو يكيف: | تقديم خدمات العينة | إستعمال: | الجهد العالي |
| معايير السلامة: | IEC | الكلمة الرئيسية: | فتيل مركبة الطاقة الجديدة |
| إبراز: | فتيل السيارة الكهربائية المستدير,فتيل السيارة الكهربائية 125A,400A Fusible Link Fuse |
||

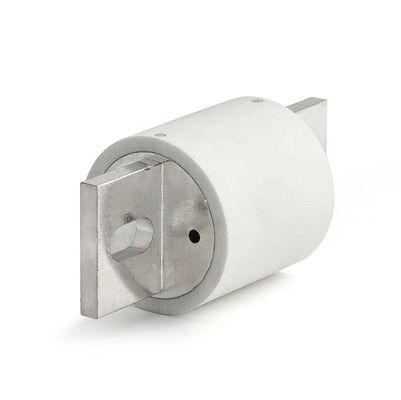

جولة الجسم EV حزمة الصمامات 125A 150A 200A 250A 300A 350A 400A EV بطارية منصهر رابط 500V
المصهر هو نوع من واقي التيار الزائد ، والذي يتكون بشكل أساسي من مصهور وأنبوب مصهر وحشو خارجي.عندما يتجاوز تيار الدائرة المحمية القيمة المحددة ، فإن الحرارة المتولدة من المصهر نفسه سوف يدمج المصهر ويفصل الدائرة ، وبالتالي يلعب دورًا وقائيًا.جهاز كهربائي يدمج المصهر مع الحرارة المتولدة من تلقاء نفسه ويفصل الدائرة.الآن أنت تعرف ما هو الصمامات.ثم دعني أرشدك إلى فهم خصائصها ووظائفها وأنواعها وبعض الاحتياطات الخاصة بالصمامات!
1. ميزات الصمامات
التيار المقدر للصهر لا يساوي التيار المقدر للصهر.يتم تحديد التيار المقدر للصهر وفقًا لتيار الحمل للمعدات المحمية.يجب أن يكون التيار المقدر للصهر أكبر من التيار المقدر للصهر ويتم تحديده بالاقتران مع الجهاز الكهربائي الرئيسي.يتكون المصهر بشكل أساسي من ثلاثة أجزاء: المصهر ، والصدفة ، والدعامة ، والمصهر هو العنصر الأساسي للتحكم في خصائص الصهر.تحدد مادة المصهور وحجمه وشكله خصائص الصهر.تنقسم المواد الذائبة إلى فئات ذات درجة انصهار منخفضة ودرجة انصهار عالية.إن الفهم البسيط لـ "خاصية الأمبير الثانية" للمصهر هو أنه عندما يكون التيار أكبر ، يكون الوقت اللازم لتفجير الصمامات أقصر.عندما يكون التيار صغيراً ، فإن الوقت اللازم لتفجير الذوبان يكون أطول.
حتى لو كانت سرعة تراكم الحرارة أبطأ من سرعة انتشار الحرارة ، فلن ترتفع درجة حرارة المصهر إلى نقطة الانصهار ، ولن ينفجر المصهر حتى.لذلك ، ضمن نطاق تيار زائد معين ، عندما يعود التيار إلى طبيعته ، لن ينفجر المصهر ويمكن الاستمرار في استخدامه.
2. وظيفة الصمامات
يتم تركيب المكونات الكهربائية في الدائرة لضمان التشغيل الآمن للدائرة.عند حدوث عطل أو خلل في الدائرة ، سيستمر التيار في الارتفاع ، وقد يؤدي التيار الصاعد إلى إتلاف بعض المكونات المهمة أو القيمة في الدائرة ، وقد يؤدي أيضًا إلى حرق الدائرة أو حتى التسبب في نشوب حريق.إذا تم وضع المصهر بشكل صحيح في الدائرة ، فإن المصهر سوف يندمج نفسه لقطع التيار عندما يرتفع التيار بشكل غير طبيعي إلى ارتفاع معين وفي وقت معين ، وبالتالي حماية التشغيل الآمن للدائرة.يقطع المصهر التيار ، وبالتالي يحمي التشغيل الآمن للدائرة.
الغرض والاستخدام
هذه السلسلة من الصمامات مناسبة للخطوط ذات الجهد المستمر المقنن أقل من 1000 فولت ، والتيار المقدر 100A-200A وقدرة الكسر 20 كيلو أمبير.تستخدم على نطاق واسع في أجهزة الشحن.حماية شاملة لركيزة الشحن ، والبطارية على متن الطائرة ، ونظام الدائرة الداخلية والعاكس.في الوقت نفسه ، تتميز بخصائص قدرة الحد الحالية القوية ، وقدرة كسر كبيرة وسرعة كسر ماس كهربائى سريعة.يمكنه تحمل صدمة درجة الحرارة ، وصدمات الاهتزاز الميكانيكي ، والصدمات الحالية ، والحمل الكيميائي ، وما إلى ذلك. تتوافق هذه السلسلة من المنتجات مع معايير ISO 8820 ، و JASO D622 و GB / T31465.
ظروف العمل العادية
ظروف التشغيل العادية لدرجة حرارة الهواء المحيط: - 5 ~ 40 ℃ ؛ظروف التشغيل المسموح بها: - 40 ℃ ~ + 125 ℃ ؛ الرطوبة النسبية: 5٪ ~ 95٪ ؛ الضغط الجوي: 61.6 كيلو باسكال ~ 106.2 كيلو باسكال.
3. استخدم الفئة
مجموعة فتيل سريع (gR)
الخصائص الهيكلية
أنبوب الصهر للمنتج مصنوع من مادة السيراميك المقاومة لدرجة الحرارة العالية ، مع أداء مثبط للهب عالي وصلابة قوية.
يتم ختم المصهور في أنبوب الصهر بمقطع عرضي متغير مصنوع من الفضة النقية بنسبة 99.99٪.أنبوب الصهر مملوء برمل كوارتز عالي النقاء معالج كيميائيًا ومواد كيميائية معالجة بشكل خاص كوسيط إطفاء القوس.سطح التلامس مطلي بالفضة لضمان أداء كهربائي موثوق به ، مما يقلل بشكل كبير من ارتفاع درجة الحرارة واستهلاك الطاقة ؛كلا طرفي المصهور متصلان بإحكام مع التلامس عن طريق اللحام النقطي ، مما يعزز بشكل كبير من سلامة وموثوقية كسر تيار خطأ الدائرة القصيرة
الوقت الحالي المتفق عليه
|
اختبار التيار أ |
وقت الانصهار ق | |
| في: ≥60A | ||
| دقيقة | الأعلى | |
| 1.1 في | 14400 | - |
| 1.35 في | 150 | 3600 |
| 1.5 في | 20 | 1500 |
| 2 بوصة | 1 | 300 |
| 3 في | 0.2 | 30 |
| 5 في | 0.05 | 1 |
