وصف المنتج:

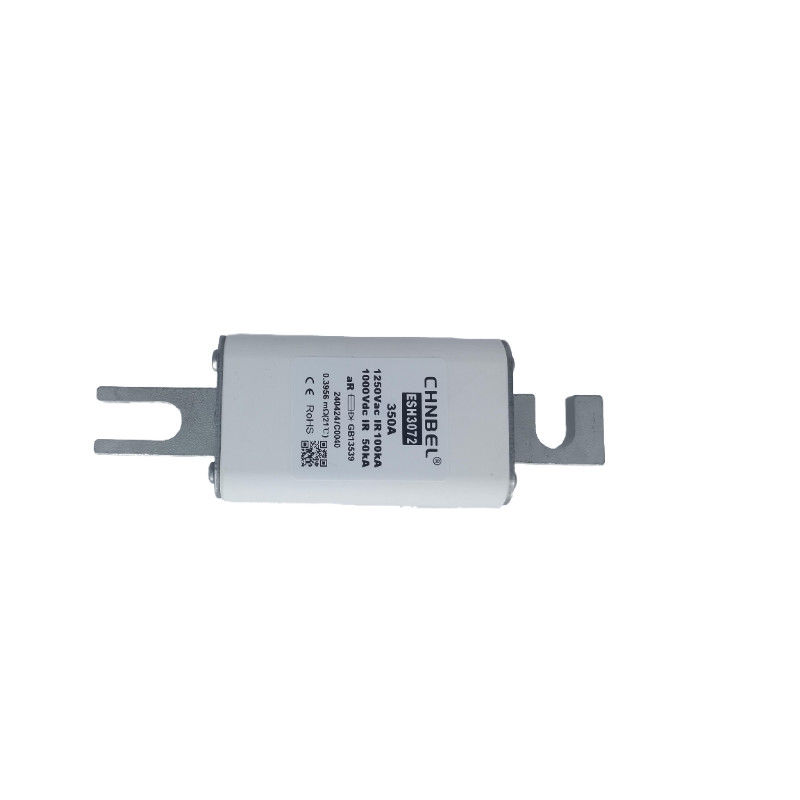

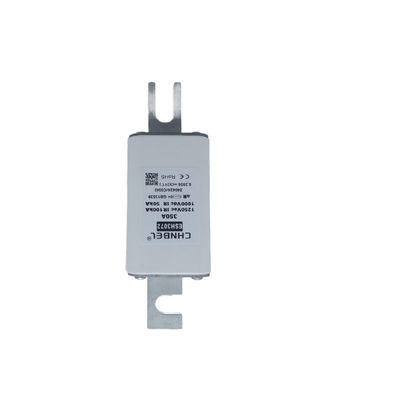

مع تصنيف IR من 120kA@1500Vdc، هذا الضغط العالي فيوز الاحتياطي قادرة على التعامل مع مستويات عالية من الطاقة الكهربائية،ضمان حماية المعدات والبنية التحتية الكهربائية من الأضرار أو الفشل بسبب التيار الزائد.
لقد تم تصميم فيوز الطرد عالي الجهد لدينا ليتوافق مع معايير GB13539/IEC60269 والموافقات، مما يضمن أن تلبي أعلى معايير الجودة والسلامة.يمكنك أن تثق بأن هذا الفيوز سوف تعمل بشكل موثوق به ومتسق في ظروف الجهد العالي.
واحدة من الميزات الرئيسية لهذا التيار عالية الجهد الحد من الصمامات هو وقت القوس السريع أقل من 5ms. وهذا يعني أنه في حالة زيادة التيار،سوف الفيوز بسرعة وكفاءة عزل العيب لمنع تلف النظام الكهربائي الخاص بك.
الاستثمار في فيوزنا المحدد للتيار عالي الجهد هو خيار ذكي لأي تركيب كهربائي عالي الجهد مع أدائه الموثوق بهيمكنك الوثوق بأن نظام الكهرباء الخاص بك محمي من التيار الزائد.
الخصائص والفوائد:
يستخدم لحماية الدائرة القصيرة من جهاز تخزين الطاقة، مركز UPS، نظام الشحن، عاكس، كومة الشحن.
تكنولوجيا التجفيف الأكثر تقدماً في العالم، والتي تحسن بفعالية مقاومة الاهتزاز والقدرة على كسر التيار العالي.
الأبعاد (ملم)
منحنى الوقت الحالي
النقل والتخزين
تجنب هجوم الطقس الشديد والأضرار الميكانيكية
تخزين المنتج درجة الحرارة: -40 درجة مئوية ~ 120 درجة مئوية ((-40 درجة فهرنهايت ~ 248 درجة فهرنهايت)؛
تخزين المنتج الرطوبة: T=40°C RH≤70٪، T≤30°C RH≤80٪، T≤20°C RH≤90٪
تخزين العبوة درجة الحرارة: -40 درجة مئوية ~ 80 درجة مئوية ((-40 درجة فهرنهايت ~ 176 درجة فهرنهايت)
تخزين العبوة الرطوبة: RH≤90٪ ، خالية من التكثيف.
ظروف التشغيل
يمكن للفيوز أن تعمل بانتظام في ظل ظروف التدفق دون تصحيحات.
إذا كانت ظروف التشغيل العادية ولكن لا تزال في منطقة التشغيل المسموح بها، قد تحتاج الضمانات إلى تصحيحات واستشارات إضافية.
تتطابق مع المساحة المسموح بها، يرجى الاتصال بشركةنا لمزيد من اختبارات التطبيق والتحليل.
يجب أن يكون تدفق التيار العادي ≤ 75% من التيار الاسمي الموصى به.
درجة حرارة التشغيل: -5 درجة مئوية ~ 40 درجة مئوية ((23 درجة فهرنهايت ~ 104 درجة فهرنهايت) ؛
درجة حرارة العمل المسموح بها: -40 درجة مئوية ~ 125 درجة مئوية ((-40 درجة فهرنهايت ~ 257 درجة فهرنهايت) ؛
عوامل تصحيح درجة الحرارة: عندما تكون أقل من -5 درجة مئوية ((23 درجة فهرنهايت) ، سيتم تمديد وقت قبل القوس من خلال الحمل الزائد المنخفض (L.O.) قليلاً ، وسيزيد التيار الاسمي قليلاً.
إذا كانت تعمل فوق 40 درجة مئوية ((104 درجة فهرنهايت),الحاجة إلى تصحيحات إضافية للتيار المسموح به، عوامل: -Kt①.
*ملاحظة①: قيمة Kt قد نظرت بالفعل في ميزة التيار الآمن في سيناريوهات التشغيل العادية.
الارتفاع
ظروف التشغيل: الارتفاع≤2500m؛ ظروف التشغيل المسموح بها: الارتفاع من 2000m إلى 4500m؛
عوامل تصحيح الارتفاع: الارتفاع العالي سوف يقلل من قوة الكهرباء المضادة / تبديد الحرارة ، ويؤثر على قوة الضغط.
أ) الفيوز زيادة ارتفاع T 0.1-0.5k من كل 100 متر ارتفاع زيادة ؛
(ب) متوسط درجة حرارة البيئة ينخفض بـ 0.5 كيلو متر من كل 100 متر ارتفاع يزداد.
ج) إذا كانت تعمل في بيئة مفتوحة، تجاهل ارتفاع التأثير على التيار الاسمي؛
د) إذا كانت تعمل في بيئة مغلقة، ودرجة حرارة البيئة يمكن أن لا تزال فوق 40 درجة مئوية(104 درجة مئوية),ثم يجب تخفيض التيار المسموح به.
عوامل: 2% -5% من كل زيادة ارتفاع 1000 متر.
*ملاحظة: في نفس السلسلة ، يشير أعلى التيار المسموح به إلى أعلى عوامل تخفيض ، وأدنى التيار المسموح به يشير إلى أدنى عوامل تخفيض.
قوة الديليكتريك تؤثر على الارتفاع العالي
(أ) بين 2000m-4500m ، سوف تنخفض قوة الكهرباء المضادة بنسبة 12-15٪ من كل 1000m.1، تصحيح من فجوات كهربائية مختلفة
ب) المسافة الكهربائية للصمامات عادة ما تكون أطول بكثير من GB / T16935.1، ما لم تكن الحجم الصغير المحدد، تجاهل الفجوات الكهربائية؛
ج) المسافة الكهربائية بين الفيوز وغيرها من الهياكل الإلكترونية أو الأرض تختلف عن ارتفاعات الارتفاع.
مقاومة الاهتزاز والصدمات
مقاومة الاهتزاز عالي التردد:20 غراماً
المقاومة لاهتزازات الترددات العالية يمكن أن تلبي متطلبات النقل عبر السكة الحديدية / المركبات المحركية.
الاهتزازات الشديدة والظروف الصدمة تحتاج إلى المزيد من الاختبارات.
تعليمات الصيانة والسلامة
استخدام لوحات عازلة إذا لزم الأمر لمنع اختصار
صيانة المرافق بانتظام، التلوث / مكافحة الأكسدة / الخ؛
استبدال الفتيلات في حالة تلف المرافق
لا تغير الفتيلات أثناء التحميل إلا إذا كان ضرورياً.
