| Voltage Rating: | 50V | Polarization: | Polarized |
|---|---|---|---|
| Operating Temperature: | -55°C To +105°C | Ripple Current: | 4.2A |
| Capacitance: | 1uF | Series: | ECOS2DA |
| Tolerance: | ±20% | Leakage Current: | Less than or equal to the specified value. After 2 minutes application of rated Voltage at 20℃ |
| Capacitance tolerance: | ±20%(M) (at 20℃,120Hz) | Rated Voltage Range: | 2.5 ~ 25V |

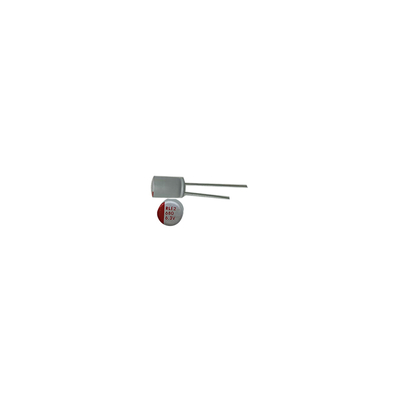

| إبراز: | 680UF6.3V المكثف الكهربائي الألومنيومي الصلب,6.3 فولت مكثف إلكتروليتي من الألومنيوم الصلب,المكثف الكهربائي من الألومنيوم الصلب من نوع SMD,6.3V Solid Aluminum Electrolytic Capacitor,SMD Type Solid Aluminum Electrolytic Capacitor |
||
المكثف الكهربائي من الألومنيوم الصلب هو مكون عالي الجودة مصمم لمختلف التطبيقات الإلكترونية. يشتهر هذا المكثف بموثوقيته وأدائه ، ويوفر ميزات استثنائية لتعزيز وظائف الدائرة.
مع تيار تسرب قدره 0.01CV أو 3μA ، أيهما أكبر ، يضمن هذا المكثف الصلب من الألومنيوم التشغيل الفعال والحد الأدنى من فقدان الطاقة. هذه السمة أمر بالغ الأهمية للحفاظ على سلامة الدائرة ومنع هدر الطاقة غير الضروري.
يسمح التباعد الرصاص 2.5 ملم لسهولة التثبيت والاتصال داخل لوحات الدوائر. توفر ميزة التباعد هذه الراحة أثناء عملية التجميع ، مما يتيح وضع المكثف السريع والآمن في المنطقة المحددة.
تعمل في نطاق التسامح بنسبة ± 20 ٪ ، ويضمن هذا المكثف الكهربائي من الألومنيوم أداءً ثابتًا ووظائف دقيقة. يضمن التسامح الضيق أن يعمل المكثف ضمن حدود محددة ، مما يساهم في الدقة الكلية للنظام الإلكتروني.
مصمم لتحمل الظروف القاسية ، فإن درجة حرارة التشغيل من -55 درجة مئوية إلى +105 درجة مئوية يجعل هذا المكثف مناسبًا لمجموعة واسعة من البيئات. سواء تعرضت لدرجات حرارة متجمدة أو حرارة عالية ، فإن مكثف المنحل بالكهرباء من الألومنيوم يحافظ على أدائه وموثوقيته ، مما يضمن الاستقرار في ظروف التشغيل المتنوعة.
مع تصنيف الجهد 50 فولت ، يمكن لهذا المكثف التعامل مع مستويات الجهد المعتدل بسهولة ، مما يجعله مناسبًا لمختلف التطبيقات الإلكترونية التي تتطلب تخزين وتصريف طاقة موثوق. يضمن تصنيف الجهد أن المكثف يمكن أن يعمل بأمان وفعالية ضمن حدوده المحددة.
بشكل عام ، يعد المكثف الكهربائي من الألومنيوم الصلب مكونًا متعدد الاستخدامات ويمكن الاعتماد عليه يوفر أداءً فائقاً ومتانة. ميزاتها المتقدمة ، بما في ذلك انخفاض تسرب تيار ، وتباعد الرصاص الأمثل ، والتسامح الضيق ، ونطاق درجة حرارة التشغيل الواسع ، وتصنيف الجهد المناسب ، يجعلها خيارًا مثاليًا للمشاريع والتطبيقات الإلكترونية.
| درجة حرارة التشغيل | -55 درجة مئوية إلى +105 درجة مئوية |
| السعة | 1uf |
| تباعد الرصاص | 2.5mm |
| مسلسل | ECOS2DA |
| نوع التثبيت | جبل السطح |
| ESR (مقاومة سلسلة مكافئة) | 0.035 أوم @ 100 كيلو هرتز |
| تموج تيار | 4.2A |
| تسامح | ± 20 ٪ |
| الاستقطاب | مستقطب |
| حياة | 2000 ساعة @ 105 درجة مئوية |
يعد غطاء ELEC SLFCF ALUMINUM مكثفًا كهربائيًا من الألومنيوم الصلب عالي الجودة مصممًا لتطبيقات مختلفة حيث يلزم مكثف موثوق وطويل الأمد. مع استقطابه الفريد ، يعد هذا الغطاء الصلب مثاليًا للدوائر حيث يلزم وجود اتجاه جهد معين.
واحدة من الميزات الرئيسية لهذا المكثف بالكهرباء الصلبة من الألومنيوم هو تصنيف تموجه المثير للإعجاب من 4.2A ، مما يجعله مناسبًا للتطبيقات ذات الأحمال الحالية المتقلبة. تضمن هذه السمة عملية مستقرة وسلسة حتى في الأنظمة الكهربائية الديناميكية.
إن العمر الطويل الذي يبلغ عمره 2000 ساعة عند 105 درجة مئوية يجعل مكثف SLFCF اختيارًا متينًا للمشاريع التي تتطلب ساعات تشغيلية ممتدة أو بيئات درجات الحرارة العالية. هذه الموثوقية ضرورية للأنظمة الحرجة حيث لا يكون فشل المكون خيارًا.
مع تباعد الرصاص 2.5 مم ، يوفر هذا الغطاء الصلب تكاملًا سهلاً في تخطيطات الدوائر المختلفة ، مما يوفر المرونة في عمليات التصميم والتجميع. تبسيط التباعد الأمثل لتوفير التثبيت والصيانة ، وتوفير الوقت والجهد أثناء الإنتاج.
علاوة على ذلك ، فإن تيار التسرب المنخفض من 0.01CV أو 3μA ، أيهما أكبر ، يضمن استخدام الطاقة الفعال ويمنع فقدان الطاقة غير الضروري. تعتبر هذه الميزة أمرًا بالغ الأهمية للتطبيقات التي تكون فيها كفاءة الطاقة أولوية ، كما هو الحال في الإلكترونيات الحساسة للطاقة أو الأجهزة التي تعمل بالبطاريات.
يعد غطاء Elec SLFCF مناسبًا لمجموعة واسعة من المناسبات والسيناريوهات ، بما في ذلك الأتمتة الصناعية ، وإمدادات الطاقة ، وإلكترونيات السيارات ، والاتصالات السلكية واللاسلكية ، وأكثر من ذلك. إن بنائها القوي وأدائه الموثوق به يجعلها خيارًا متعدد الاستخدامات للتطبيقات التي تتطلب مكثفًا كهربائيًا من الألومنيوم الصلب عالي الجودة.
خدمات تخصيص المنتجات لمكثف المنحل بالكهرباء الصلبة:
اسم العلامة التجارية: SLFCF
تباعد الرصاص: 2.5mm
تموج تيار: 4.2a
الأبعاد: 6.3 مم × 5.4 مم
نوع التثبيت: جبل السطح
التسامح: ± 20 ٪
الكلمات المفتاحية: مكثف بالكهرباء الصلب الألومنيوم ، مكثف الألومنيوم الصلب ، مكثف المنحل بالكهرباء الألومنيوم
يتضمن الدعم الفني للمنتجات وخدماتنا لمكثف المنحل بالكهرباء الصلبة:
- مساعدة الخبراء في تثبيت المنتج والاستخدام
- استكشاف الأخطاء وإصلاحها توجيهات لأي قضايا واجهتها
- الوصول إلى مواصفات المنتج التفصيلية وأوراق البيانات
- توصيات لأداء المنتج الأمثل
- معلومات الضمان والمساعدة مع العائدات أو التبادلات
- تحديثات على تطورات المنتج والتحسينات
تغليف المنتج:
يتم تعبئة كل مكثف كهربائي من الألومنيوم الصلب بعناية في صينية بلاستيكية واقية لضمان النقل والتعامل الآمن. ثم يتم وضع الدرج في مربع من الورق المقوى قوي ، والذي تم تصنيفه بمعلومات المنتج وتعليمات المناولة.
شحن:
للشحن ، يتم تعبئة المكثفات الكهربائية من الألومنيوم الصلبة بشكل آمن في صندوق شحن مع مواد وسادة لمنع أي ضرر أثناء العبور. يتم ختم المربع ويسمى معلومات الشحن اللازمة ، بما في ذلك عنوان المستلم ورقم التتبع لسهولة المراقبة للشحن.
مواصفات سلسلة AP-Con MRPE
1. التطبيق
يجب تحديد هذه المواصفات لتوصيل المكثفات الكهربائية الصلبة من الألومنيوم من سلسلة PE.
2. تكوين رقم الجزء
6R3 MRPE221م0606
تم تصنيف كود كود كود كود سعة الجهد الكود الرمز الخاص
2. 1 رمز الجهد المقنن
الجدول 1 جهد الجهد وجهد الطفرة
| رمز الجهد المقدرة | الجهد المقنن (V) | جهد الطفرة (V) |
| 2R5 | 2.5 | 2.9 |
| 3R0 | 3 | 3.4 |
| 4R0 | 4 | 4.6 |
| 6R3 | 6.3 | 7.2 |
| 100 | 10 | 11.5 |
| 160 | 16 | 18.4 |
2.2 رمز السعة
تا لو 2 معدل السعة
| رمز السعة | السعة (UF) |
| 3R3 | 3.3 |
| 100 | 10 |
| 221 | 220 |
| 122 | 1200 |
2.3 رمز تحمل السعة
الجدول 3 تسامح السعة
| رمز التسامح CAP | تسامح CAP |
| م | 20 ٪ |
2.4 رمز الحجم
Ta le 4 البعد من المكثفات نوع Ra ial
| رمز الحجم | قطر (مم) |
طول الحالة (مم) |
| 04x5 | 4 | 5 |
| 05x8 | 5 | 8 |
| 06x5 | 6.3 | 5 |
| 0606 | 6.3 | 6 |
| 08x8 | 8 | 8 |
| 08A2 | 8 | 11.5 |
| 10A2 | 10 | 11.5 |
3. التقييم
3. 1 درجة درجة حرارة الفئة -55 إلى +105 OC
3.2 زيادة الجهد
الجهد المقنن * 1.15
3.3 تيار تموج مصنف
يجب أن يكون تيار التموج المقابل وفقًا لقائمة التصنيف القياسية. هذه التيار هي قيم RMS للموجة الجيبية من 100 كيلو هرتز في 105 OC.
طريقة الأداء والاختبار الكهربائي والميكانيكي
4. 1 حالة القياس
يجب إجراء كل قياس عند درجة حرارة 15 إلى 35 درجة مئوية ، والرطوبة النسبية من 45 إلى 85 ٪. علاوة على ذلك ، يفضل إجراء هذه القياسات عند درجة حرارة 20 土 2 OC ، والرطوبة النسبية من 60 إلى 70 ٪ ، في حين أن المكثفات يجب أن تبقى وقتًا كافيًا في درجة حرارة القياس.
4.2 علاج الجهد
إذا كان تيار التسرب أمرًا مشكوكًا فيه ، فقم بقياسه بعد إجراء معالجة الجهد ، والتي يجب أن تحتوي على الخطوات التالية:
(1) تم تطبيق الجهد المصنف على العاصمة على المكثفات لمدة 60 دقيقة في 105 土 2 OC.
(2) تبريد إلى درجة حرارة الغرفة مع تطبيق الجهد.
(3) تفريغ من خلال مقاوم حوالي 1Ω/v.
4.3 الأداء الكهربائي
4.3. 1 التسامح على السعة المقدرة
يجتمع السعة المقدرة في غضون -20 ٪ إلى +20 ٪ (م) التسامح ضد السعة المقدرة المقاسة عند 120 هرتز 土 10 ٪ في 20 土 2 OC.
4.3.2 تسرب تيار
يجب تطبيق الجهد المصنوع من DC بين أنود وأسلاك الأسلاك الرصاصة للكاثود من المكثف من خلال مقاومة وقائية 1KΩ ، ويجب أن يكون تيار التسرب أقل من أو يساوي القيمة المدرجة في الجدول 5 بعد دقيقتين مع الوصول إلى الجهد الذي يصل إلى القيمة المقدرة عند 20 土 2 OC.
إذا كانت القيمة مشكوك فيها ، فقيس تيار التسرب بعد إجراء علاج الجهد كما هو موضح في القسم 6.2.
4.3.3 ظل زاوية الخسارة (TANδ)
يجب أن تكون قيم TANΔ أقل من أو تساوي 0. 10 تقاس عند 120 هرتز 土 10 ٪ عند 20 土 2 OC.
4.3.4 مقاومة سلسلة مكافئة (ESR)
يجب أن يكون ESR عند 100 كيلو هرتز في الشروط التالية المذكورة في الجدول 8 أقل من أو يساوي القيمة في الجدول 5.
4.3.5 مقاومة في درجة حرارة عالية ومنخفضة
يجب أن تفي المقاومة عند 100 كيلو هرتز عند -55 土 3 OC أو 105 土 2 OC القيم المذكورة في الجدول 9.
الجدول 9 مقاومة في درجة حرارة منخفضة أو عالية
| Z (-55 OC)/Z (+20 OC) | <1.25 |
| Z (105 OC)/Z (+20 OC) | <1.25 |
4.4 الأداء الميكانيكي
4.4. 1 سحب قوة الإنهاءات الأسلاك الرصاص
مع جثة المكثف الثابتة ، يجب تطبيق الحمل المدرج في الجدول 10 على إنهاء سلك الرصاص في اتجاه السحب ، تدريجياً حتى القيمة المحددة والاحتفاظ بها لمدة 10 ثوانٍ. بعد هذا الاختبار ، لا يظهر هذا المكثف أي تغيير معيب في الاستخدام.
تا لو 10يحذب قوة لوا ل ليا سلك إنهاء
| قطر القضية (مم) | قوة الحمل (ن) | قوة الحمل (KGF) |
| φ4 | 2.5 | 0.255 |
| φ5 | 5 | 0.51 |
| φ6.3 | 5 | 0.51 |
| φ8 | 10 | 1.0 |
| φ10 | 10 | 1.0 |
4.4.2 قوة الانحناء لإنهاء الأسلاك الرصاص
يجب تعليق حمولة قوة الانحناء المدرجة في الجدول 11 في نهاية إنهاء السلك الرصاص ، ويجب أن يكون جسم المكثف 90o ويعود إلى وضعه الأصلي. يجب تنفيذ هذه العملية حوالي 2 إلى 3 ثوان. ثم يجب أن ينحني الجسم 90 درجة في الاتجاه المعاكس ويعود إلى موضعه الأصلي بنفس السرعة. في هذا الاختبار ، لا يظهر هذا المكثف أي تغيير معيب في الاستخدام.
تا لو 11بن عمل قوة لوا ل ليا سلك إنهاء
| قطر القضية (مم) | قوة الحمل (ن) | قوة الحمل (KGF) |
| φ4 | 1.25 | 0.127 |
| φ5 | 2.5 | 0.255 |
| φ6.3 | 2.5 | 0.255 |
| φ8 | 5 | 0.51 |
| φ10 | 5 | 0.51 |
س: ما هو اسم العلامة التجارية لهذا المكثف الكهربائي من الألومنيوم؟
ج: اسم العلامة التجارية لهذا المكثف هو SLFCF.
س: ما هو تصنيف الجهد للمكثف الكهربائي الألمنيوم الصلب؟
ج: تصنيف الجهد لهذا المكثف هو [إدراج تصنيف الجهد هنا].
س: ما هي قيمة السعة للمكثف الكهربائي من الألومنيوم الصلب؟
ج: قيمة السعة لهذا المكثف هي [إدراج قيمة السعة هنا].
س: ما هو نطاق درجة حرارة التشغيل لهذا المكثف الكهربائي من الألومنيوم الصلب؟
ج: نطاق درجة حرارة التشغيل لهذا المكثف هو [إدراج نطاق درجة حرارة هنا].
س: هل يمكن استخدام المكثف الكهربائي من الألمنيوم الصلب في تطبيقات التردد العالي؟
ج: نعم ، هذا المكثف مناسب للتطبيقات عالية التردد.
