تفاصيل المنتج:
|
| الكلمة الرئيسية: | X2 مكثف أمان | السعة:: | 0.1 وف |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | رقم الموديل::: | مكب X2 |
| درجة حرارة التشغيل: | -40 ℃ ～ + 110 ℃ | طلب: | تستخدم على نطاق واسع في دائرة الانضغاط الفائق للتداخل ، والمحرك ، والمروحة ، ومكيف الهواء ، إلخ. |
| التسامح السعة: | ± 10٪ (ك) ، ± 20٪ (م) | مواد:: | هيكل من مادة البولي بروبيلين الممعدنة |
| إبراز: | مكثف معدني من مادة البولي بروبيلين,مكثف MKP X2 |
||
مكثف ممعدن فيلم بلاستيكي فئة X2 مكثف أمان متوسط الطاقة مكثف مربع
مقدمة عن المنتجات
يتم لف MPX بعازل كهربائي من فيلم البولي بروبلين الممعدن ، والبناء غير الاستقرائي ، وأسلاك الأسلاك النحاسية المعلبة ، وطلاء راتنجات الإيبوكسي المثبط للهب.لديهم ميزات ممتازة للشفاء الذاتي ومثبط جيد للهب وفقًا لـ UL 94-V0
مواد البناء والمواد الرئيسية للمنتجات
| رقم. | المواد الرئيسية | تخصيص | ملاحظة |
| 1 | فيلم بولي بروبيلين ممعدن | MPPZAH أو MPPA (5 ～ 12 μm) | - |
| 2 | خط Zn ، Sn | سبيكة Zn أو Zn و Sn | - |
| 3 | طرفية | النحاس (سلك نحاسي) (Φ0.55 أو 0.75 مم) | ± 0.05 مم |
| 4 | مادة مختومة | راتنجات الايبوكسي | UL94-V0 |
| 5 | حافظة بلاستيكية | PBT | UL94-V0 |
ملاحظة: جميع المواد متوافقة مع متطلبات ROHS و REACH.
اكتب التطبيق
ستستخدم المنتجات على نطاق واسع لمثبطات التداخل وتطبيقات المكثفات عبر الخط ، وهي مناسبة للاستخدام في المواقف التي لا يؤدي فيها فشل المكثف إلى خطر حدوث صدمة كهربائية.
سمات
1 البناء غير التعريفي
2 مقاومة عالية للرطوبة
3 خاصية الشفاء الذاتي
4 نوع مثبطات اللهب (متوافق مع UL 94V-0)
5 خسارة صغيرة جدا
6 خصائص تردد ودرجة حرارة ممتازة
7 مقاومة عالية للعزل
الخصائص الكهربائية
ما لم ينص على خلاف ذلك ، يجب أن تشير الخصائص الكهربائية إلى IEC 60384-14: 2005
| غرض | المتطلبات المميزة | طريقة الاختبار والحالة | ||||||||||||
| الفئة المناخية | 40/110/56 | |||||||||||||
| فئة القابلية للاشتعال السلبية | ب | |||||||||||||
| درجة حرارة التشغيل | -40 ℃ ～ + 110 ℃ | |||||||||||||
| نطاق السعة | 0.0022 درجة فهرنهايت ～ 2.2 درجة فهرنهايت | |||||||||||||
| التسامح السعة | ± 10٪ (ك) ، ± 20٪ (م) | 1 كيلو هرتز ، 1.0 فولت ، 25 أوم | ||||||||||||
| الفولطية | 250VAC / 275VAC / 300VAC / 305VAC / 310VAC | |||||||||||||
| عامل التبدد | 1 كيلو هرتز <0.10٪ | IR≥6000 ثانية | ||||||||||||
| مقاومة العزل | C≤0.33 درجة فهرنهايت | C> 0.33 درجة فهرنهايت | UR ＞ 100V ، 100VDC ، | |||||||||||
| IR≥15000MΩ | IR≥6000 ثانية | 60 ثانية ، 20 درجة | ||||||||||||
| تحمل الجهد بين المحطات | لا يوجد انهيار دائم أو مضة ضوئية | 4.3UR (تيار مستمر) 60 ثانية 25 اقطع التيار 10 مللي أمبير | ||||||||||||
| تحمل الجهد بين المحطات والحالة | لا يوجد انهيار دائم أو مضة ضوئية | 2UR + 1500 فولت (تيار متردد) 60 ثانية 25 ≥ 2000 فولت (تيار متردد) 25 أوم | ||||||||||||
| الأعلى.وقت ارتفاع النبض (dv / dt) | تباعد الرصاص | |||||||||||||
| ||||||||||||||

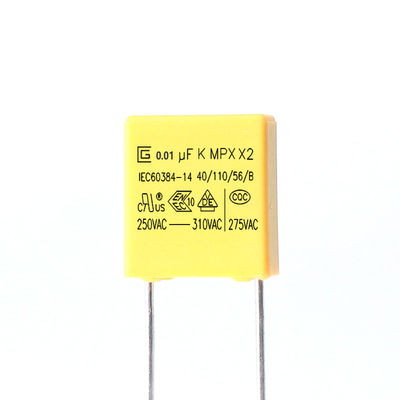

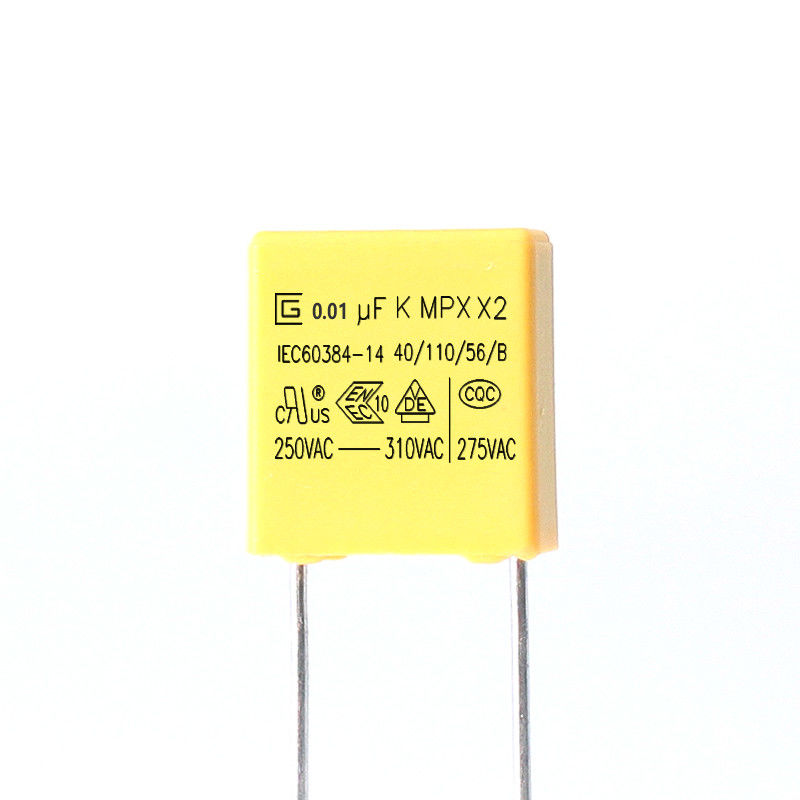

العلامات
1. شعار CIGU:
2. السعة: (104 كلفن ، 0.1 درجة فهرنهايت)
3. التسامح السعة: (K) ± 10٪
4. الفولطية المقدرة: 250،275،300،305،310VAC
5. فئة المنتج: X2
6. نوع المنتج: MPX
7. الفئة المناخية: 40/110/56
8. فئة القابلية للاشتعال السلبية: ب
9. علامة الموافقات الصينية: CQC
10. علامة الموافقات الألمانية: VDE
11. علامة موافقات ENEC: ENEC
12. علامة الموافقات الأمريكية: CUL
13. معيار الاعتماد: IEC60384-14
8. الموافقات
| رقم. | دولة | معيار الموافقة | رقم الملف. | الفولطية | ||
| 1 | الصين | CQC | IEC60384-14: 2005 | CQC19001219393 | 275 فولت تيار متردد | |
| 2 | ألمانيا | VDE | IEC60384-14: 2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | الاتحاد الأوروبي | ENEC | IEC60384-14: 2013 | 40050234 | ||
| 4 | الولايات المتحدة وكندا | ماي | IEC60384-14: 2005 | E481614 | ||
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 درجة مئوية كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
المواصفات (IEC 60384-14)
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| السعة | ضمن التسامح المحدد | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| عامل التبدد | 0.001 (0.1٪) كحد أقصى. | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| دليل على الجهد | يجب ألا يكون هناك شذوذ | بين المحطات 4.3UR (Vdc) اختبار 60 ثانية. |
| بين المحطة والمرفق UR × 200 ％ + 1500Vac ، 60sec. | ||
| مقاومة العزل | CR ≤ 0.33μF IR ≥ 15000MΩ CR> 0.33μF IR ≥6000s | 100 ± 15 فولت تيار مستمر ، 60 ثانية / 25 أوم |
| متانة الإنهاءات | لا يوجد كسر في الأسلاك ولا ضرر للمكثف | قوة الشد لقوة التحميل النهائية: 1.0 كجم |
قوة الانحناء لقوة الحمل الطرفية: 0.5 كجم | ||
| مقاومة حرارة اللحام | (1) المظهر: لا ضرر مرئي | درجة حرارة اللحام: 260 ± 5 ℃ |
| قابلية اللحام | 95٪ من سطح التعليب | درجة حرارة اللحام: 260 ± 5 ℃ |
| التغير السريع في درجة الحرارة | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي. | درجة حرارة الفئة المنخفضة: -40 درجة مئوية |
| اهتزاز | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي | مدى التردد: 10 ~ 55 هرتز |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| التسلسل المناخي | (1) المظهر: لا ضرر مرئي | حرارة جافة |
البرد | ||
| حالة ثابتة للحرارة رطبة | (1) المظهر: لا ضرر مرئي | + 40 درجة مئوية و 93٪ رطوبة نسبية ، 56 يومًا |
| الشحن والتفريغ | (1) المظهر: لا ضرر مرئي | جهد الاختبار: √2 x URVAC 50 هرتز |
| تَحمُّل | (1) المظهر: لا ضرر مرئي | 1.25 × UR VAC 50 هرتز ، مرة كل ساعة |
