تفاصيل المنتج:
|
| يكتب:: | X2 مكثف أمان | السعة:: | 0.015 فائق التوهج |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | رقم الموديل::: | مكب X2 |
| درجة حرارة التشغيل: | -40 ℃ ～ + 110 ℃ | طلب:: | تستخدم على نطاق واسع في دائرة الانضغاط الفائق للتداخل ، والمحرك ، والمروحة ، ومكيف الهواء ، إلخ. |
| التسامح السعة:: | ± 10٪ (ك) | صفقة: | ختم الكرتون |
| إبراز: | X2 مكثف أمان 0.015 UF,مكثف أمان مضاد للتدخل X2,مكثف UF 0.015 |
||

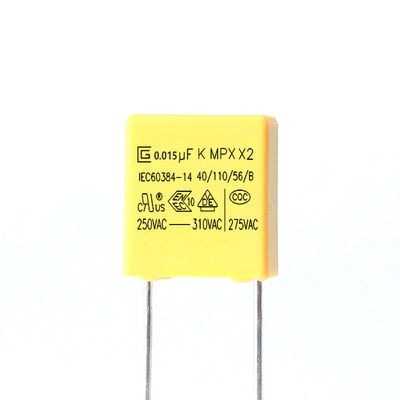

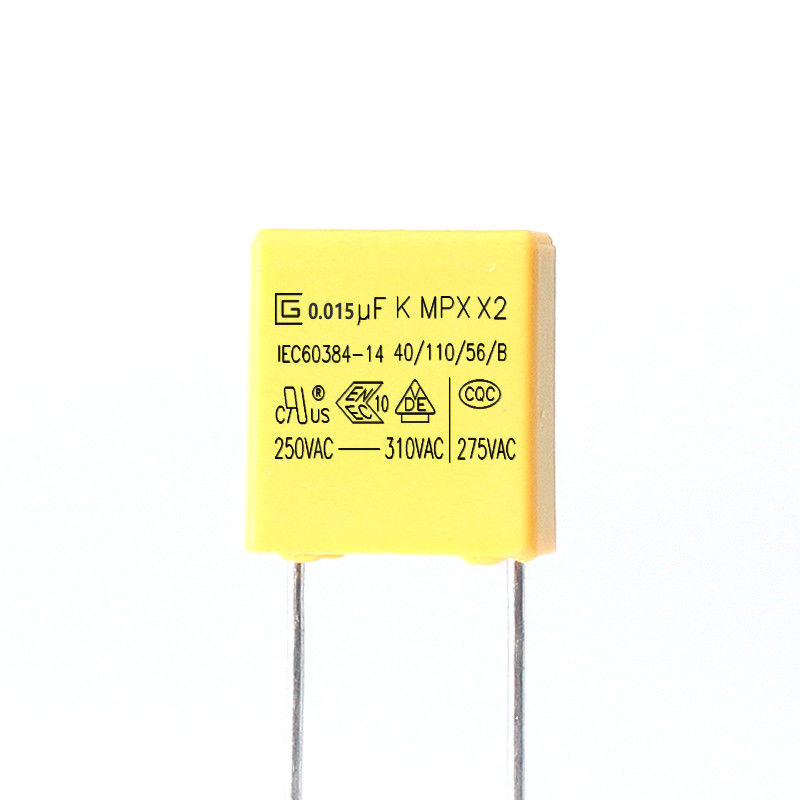

0.015 فائق التوهج 310 فولت X2 مكثف أمان مضاد للتدخل مكثف خاصية الشفاء الذاتي
يُطلق على الاسم الكامل لمكثف X بشكل عام: مكثف X2 (X1 / X3 / MKP) لقمع التداخل الكهرومغناطيسي لإمداد الطاقة.بشكل عام ، الوظائف الرئيسية في الدائرة هي: دائرة إمداد الطاقة عبر الخطوط ، تصفية EMI ، دائرة إزالة الشرر ، وما إلى ذلك لضمان تلبية المنتجات الإلكترونية النهائية لمتطلبات EMC.
مقدمة عن المنتجات
يتم لف MPX بعازل كهربائي من فيلم البولي بروبلين الممعدن ، والبناء غير الاستقرائي ، وأسلاك الأسلاك النحاسية المعلبة ، وطلاء راتنجات الإيبوكسي المثبط للهب.لديهم ميزات ممتازة للشفاء الذاتي ومثبط جيد للهب وفقًا لـ UL 94-V0
اكتب التطبيق
ستستخدم المنتجات على نطاق واسع لمثبطات التداخل وتطبيقات المكثفات عبر الخط ، وهي مناسبة للاستخدام في المواقف التي لا يؤدي فيها فشل المكثف إلى خطر حدوث صدمة كهربائية.
سمات
1 البناء غير التعريفي
2 مقاومة عالية للرطوبة
3 خاصية الشفاء الذاتي
4 نوع مثبطات اللهب (متوافق مع UL 94V-0)
5 خسارة صغيرة جدا
6 خصائص تردد ودرجة حرارة ممتازة
7 مقاومة عالية للعزل
المواصفات (IEC 60384-14)
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| السعة | ضمن التسامح المحدد | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| عامل التبدد | 0.001 (0.1٪) كحد أقصى. | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| دليل على الجهد | يجب ألا يكون هناك شذوذ | بين المحطات 4.3UR (Vdc) اختبار 60 ثانية. |
| بين المحطة والمرفق UR × 200 ％ + 1500Vac ، 60sec. | ||
| مقاومة العزل | CR ≤ 0.33μF IR ≥ 15000MΩ CR> 0.33μF IR ≥6000s | 100 ± 15 فولت تيار مستمر ، 60 ثانية / 25 أوم |
| متانة الإنهاءات | لا يوجد كسر في الأسلاك ولا ضرر للمكثف |
قوة الشد لقوة التحميل النهائية: 1.0 كجم وقت التثبيت: 10 ± 1sec |
|
قوة الانحناء لقوة الحمل الطرفية: 0.5 كجم وقت الانحناء: 4 × 90 |
||
| مقاومة حرارة اللحام |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 5 ± 0.5 ثانية |
| قابلية اللحام | 95٪ من سطح التعليب |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 2 ± 0.5 ثانية |
| التغير السريع في درجة الحرارة | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي. |
درجة حرارة الفئة المنخفضة: -40 درجة مئوية درجة حرارة الفئة العليا: 110 درجة مئوية عدد الدورات: 5 المدة t1 = 30 دقيقة |
| اهتزاز | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي |
مدى التردد: 10 ~ 55 هرتز بالطبع: X ، Y ، Z (المحور) ساعتان / محور (إجمالي 6 ساعات) سعة الإزاحة: 0.75 مم |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| التسلسل المناخي |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
حرارة جافة درجة الحرارة العليا: 110 درجة مئوية مدة أقل: 16 ساعة |
|
البرد درجة الحرارة: -40 درجة مئوية المدة: ساعتان |
||
| حالة ثابتة للحرارة رطبة |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
+ 40 درجة مئوية و 93٪ رطوبة نسبية ، 56 يومًا |
| الشحن والتفريغ |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
جهد الاختبار: √2 x URVAC 50 هرتز الشحن والتفريغ: 0.5 ثانية / الوقت تتكرر لـ 10000 دورة |
| تَحمُّل |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
1.25 × UR VAC 50 هرتز ، مرة كل ساعة زيادة إلى 1000VAC لمدة 0.1 ثانية ، 1000 ساعة في درجات الحرارة القصوى |
