تفاصيل المنتج:
|
| الكلمة الرئيسية: | X2 مكثف أمان | السعة:: | 0.047 فائق التوهج |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | رقم الموديل::: | مكب X2 |
| درجة حرارة التشغيل: | -40 ℃ ～ + 110 ℃ | طلب: | تستخدم على نطاق واسع في دائرة الانضغاط الفائق للتداخل ، والمحرك ، والمروحة ، ومكيف الهواء ، إلخ. |
| التسامح السعة: | ± 10٪ (ك) ، ± 20٪ (م) | مواد:: | هيكل من مادة البولي بروبيلين الممعدنة |
| إبراز: | مكثف أمان المحرك X2,مكثف أمان CQC X2,مكثف Uf 0.047 |
||

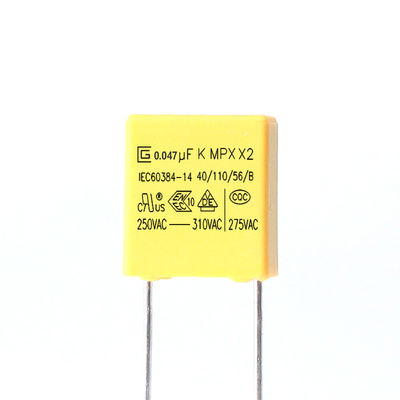

0.047 فائق التوهج 310 فولت X2 مكثف أمان مضاد للتدخل مكثف تردد ممتاز وخصائص درجة الحرارة
يُسمح لقيمة السعة للمكثف X أن تكون أكبر من قيمة مكثف Y ، ولكن يجب توصيل مقاوم أمان بالتوازي عند طرفي مكثف X لمنع شحن قابس سلك الطاقة لفترة طويلة بسبب عملية الشحن والتفريغ للمكثف عند فصل سلك الطاقة وإدخاله.ينص معيار الأمان على أنه عند فصل سلك الطاقة الخاص بالجهاز في العمل ، خلال ثانيتين ، يجب أن يكون الجهد (أو الجهد الأرضي) المشحون عند طرفي قابس سلك الطاقة أقل من 30٪ من جهد التشغيل الأصلي
مقدمة عن المنتجات
يتم لف MPX بعازل كهربائي من فيلم البولي بروبلين الممعدن ، والبناء غير الاستقرائي ، وأسلاك الأسلاك النحاسية المعلبة ، وطلاء راتنجات الإيبوكسي المثبط للهب.لديهم ميزات ممتازة للشفاء الذاتي ومثبط جيد للهب وفقًا لـ UL 94-V0
مواد البناء والمواد الرئيسية للمنتجات
| رقم. | المواد الرئيسية | تخصيص | ملاحظة |
| 1 | فيلم بولي بروبيلين ممعدن | MPPZAH أو MPPA (5 ～ 12 μm) | - |
| 2 | خط Zn ، Sn | سبيكة Zn أو Zn و Sn | - |
| 3 | طرفية | النحاس (سلك نحاسي) (Φ0.55 أو 0.75 مم) | ± 0.05 مم |
| 4 | مادة مختومة | راتنجات الايبوكسي | UL94-V0 |
| 5 | حافظة بلاستيكية | PBT | UL94-V0 |
ملاحظة: جميع المواد متوافقة مع متطلبات ROHS و REACH.
اكتب التطبيق
ستستخدم المنتجات على نطاق واسع لمثبطات التداخل وتطبيقات المكثفات عبر الخط ، وهي مناسبة للاستخدام في المواقف التي لا يؤدي فيها فشل المكثف إلى خطر حدوث صدمة كهربائية.
سمات
1 البناء غير التعريفي
2 مقاومة عالية للرطوبة
3 خاصية الشفاء الذاتي
4 نوع مثبطات اللهب (متوافق مع UL 94V-0)
5 خسارة صغيرة جدا
6 خصائص تردد ودرجة حرارة ممتازة
7 مقاومة عالية للعزل
الخصائص الكهربائية
ما لم ينص على خلاف ذلك ، يجب أن تشير الخصائص الكهربائية إلى IEC 60384-14: 2005
| غرض | المتطلبات المميزة | طريقة الاختبار والحالة | ||||||||||||
| الفئة المناخية | 40/110/56 | |||||||||||||
| فئة القابلية للاشتعال السلبية | ب | |||||||||||||
| درجة حرارة التشغيل | -40 ℃ ～ + 110 ℃ | |||||||||||||
| نطاق السعة | 0.0022 درجة فهرنهايت ～ 2.2 درجة فهرنهايت | |||||||||||||
| التسامح السعة | ± 10٪ (ك) ، ± 20٪ (م) | 1 كيلو هرتز ، 1.0 فولت ، 25 أوم | ||||||||||||
| الفولطية | 250VAC / 275VAC / 300VAC / 305VAC / 310VAC | |||||||||||||
| عامل التبدد | 1 كيلو هرتز <0.10٪ | IR≥6000 ثانية | ||||||||||||
| مقاومة العزل | C≤0.33 درجة فهرنهايت | C> 0.33 درجة فهرنهايت | UR ＞ 100V ، 100VDC ، | |||||||||||
| IR≥15000MΩ | IR≥6000 ثانية | 60 ثانية ، 20 درجة | ||||||||||||
| تحمل الجهد بين المحطات | لا يوجد انهيار دائم أو مضة ضوئية | 4.3UR (تيار مستمر) 60 ثانية 25 اقطع التيار 10 مللي أمبير | ||||||||||||
| تحمل الجهد بين المحطات والحالة | لا يوجد انهيار دائم أو مضة ضوئية | 2UR + 1500 فولت (تيار متردد) 60 ثانية 25 ≥ 2000 فولت (تيار متردد) 25 أوم | ||||||||||||
| الأعلى.وقت ارتفاع النبض (dv / dt) | تباعد الرصاص | |||||||||||||
|
||||||||||||||
العلامات
1. شعار CIGU:
2. السعة: (104 كلفن ، 0.1 درجة فهرنهايت)
3. التسامح السعة: (K) ± 10٪
4. الفولطية المقدرة: 250،275،300،305،310VAC
5. فئة المنتج: X2
6. نوع المنتج: MPX
7. الفئة المناخية: 40/110/56
8. فئة القابلية للاشتعال السلبية: ب
9. علامة الموافقات الصينية: CQC
10. علامة الموافقات الألمانية: VDE
11. علامة موافقات ENEC: ENEC
12. علامة الموافقات الأمريكية: CUL
13. معيار الاعتماد: IEC60384-14
8. الموافقات
| رقم. | دولة | معيار الموافقة | رقم الملف. | الفولطية | ||
| 1 | الصين | CQC | IEC60384-14: 2005 | CQC19001219393 | 275 فولت تيار متردد | |
| 2 | ألمانيا | VDE | IEC60384-14: 2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | الاتحاد الأوروبي | ENEC | IEC60384-14: 2013 | 40050234 | ||
| 4 | الولايات المتحدة وكندا | ماي | IEC60384-14: 2005 | E481614 | ||
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 درجة مئوية كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
س: ما هي مزايا منتجاتك؟
1. لدينا جميع نماذج المواد ، مما يوفر لك الوقت في البحث عن الحصن وننصحك بالمواد إذا كنت بحاجة.
2. مع نفس المنتجات عالية الجودة ، يمكننا أن نقدم لك أفضل الأسعار.
3. لدينا مخزون كثير ، وعادة ما يكون وقت التسليم قصير.
س: ما هو موك الخاص بك؟
ج: لا موك.نحن نقبل الطلبات الصغيرة.لأننا نعتقد أن الطلبات الصغيرة قد تصبح طلبات كبيرة في المستقبل.
س: إذا قدمت طلبًا ، فكم من الوقت سيستغرق التسليم؟
ج: عادة ما يستغرق الأمر حوالي 7-14 يومًا فقط بعد استلام الدفعة ، ويعتمد ذلك على الكمية المطلوبة وحالة المخزون.
