تفاصيل المنتج:
|
| الكلمة الرئيسية: | X2 مكثف أمان | السعة:: | 0.068 فائق التوهج |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | رقم الموديل::: | مكب X2 |
| درجة حرارة التشغيل: | -40 ℃ ～ + 110 ℃ | طلب: | تستخدم على نطاق واسع في دائرة الانضغاط الفائق للتداخل ، والمحرك ، والمروحة ، ومكيف الهواء ، إلخ. |
| التسامح السعة: | ± 10٪ (ك) ، ± 20٪ (م) | مادة: | هيكل من مادة البولي بروبيلين الممعدنة |
| إبراز: | مكثف أمان 250 فولت X2,مكثف أمان X2 ضد التداخل,مكثف UF 0.068 |
||

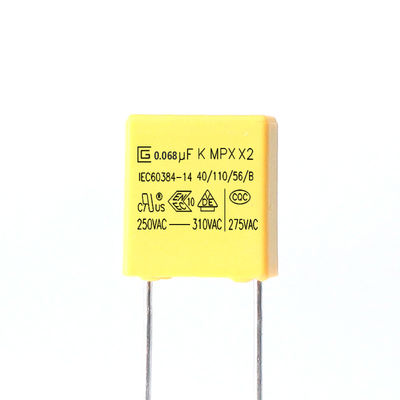

0.068 فائق التوهج 310 فولت X2 مكثف أمان مضاد للتدخل مكثف خسارة صغيرة جدًا
مكثفات X - مكثفات غشاء بولي بروبيلين ممعدنة ؛عادةً ما تكون المكثفات X مصنوعة في الغالب من مكثفات بوليستر ذات مقاومة تموج كبيرة نسبيًا.يحتوي هذا النوع من المكثفات على حجم كبير ، لكن التيار الذي يسمح بالشحن والتفريغ الفوري كبير أيضًا ، ومقاومته الداخلية صغيرة بالمقابل.مكثفات X مصنوعة من OPP مغلف بالبلاستيك ومربع خارجي وداخلي عالي الجهد (ملفوف بواسطة مادة البولي بروبيلين الممعدنة).تأثير القوة.
مقدمة عن المنتجات
يتم لف MPX بعازل كهربائي من فيلم البولي بروبلين الممعدن ، والبناء غير الاستقرائي ، وأسلاك الأسلاك النحاسية المعلبة ، وطلاء راتنجات الإيبوكسي المثبط للهب.لديهم ميزات ممتازة للشفاء الذاتي ومثبط جيد للهب وفقًا لـ UL 94-V0
مواد البناء والمواد الرئيسية للمنتجات
| اسم المنتج |
X2 مكثف أمان مكثف فيلم البولي بروبلين |
| يكتب | MPX (مكب) |
| معايير الموافقة | IEC 60384-14 |
| سمات |
هيكل غير حثي مقاومة عالية للرطوبة خاصية الشفاء الذاتي نوع مثبطات اللهب (متوافق مع UL94V-0) خسارة صغيرة جدا تردد ممتاز وخصائص درجة الحرارة مقاومة عالية للعزل |
| الفولطية | 250/275/300/305/310 فولت تيار متردد |
| طلب | تستخدم على نطاق واسع في قمع التداخل الكهرومغناطيسي ودوائر توصيل الطاقة ، وهي مناسبة بشكل خاص للحالات الخطرة حيث لن يتسبب استخدام المكثفات في حدوث صدمة كهربائية بعد الفشل. |
| نطاق السعة (uF) | 0.001 فائق التوهج ~ 2.2 فائق التوهج |
| درجة حرارة التشغيل (℃) | -40 ℃ ~ 105 ℃ |
| التخصيص | قبول المحتوى المخصص وتقديم خدمات نموذجية |
ملاحظة: جميع المواد متوافقة مع متطلبات ROHS و REACH.
اكتب التطبيق
ستستخدم المنتجات على نطاق واسع لمثبطات التداخل وتطبيقات المكثفات عبر الخط ، وهي مناسبة للاستخدام في المواقف التي لا يؤدي فيها فشل المكثف إلى خطر حدوث صدمة كهربائية.
سمات
1 البناء غير التعريفي
2 مقاومة عالية للرطوبة
3 خاصية الشفاء الذاتي
4 نوع مثبطات اللهب (متوافق مع UL 94V-0)
5 خسارة صغيرة جدا
6 خصائص تردد ودرجة حرارة ممتازة
7 مقاومة عالية للعزل
الخصائص الكهربائية
ما لم ينص على خلاف ذلك ، يجب أن تشير الخصائص الكهربائية إلى IEC 60384-14: 2005
| غرض | المتطلبات المميزة | طريقة الاختبار والحالة | ||||||||||||
| الفئة المناخية | 40/110/56 | |||||||||||||
| فئة القابلية للاشتعال السلبية | ب | |||||||||||||
| درجة حرارة التشغيل | -40 ℃ ～ + 110 ℃ | |||||||||||||
| نطاق السعة | 0.0022 درجة فهرنهايت ～ 2.2 درجة فهرنهايت | |||||||||||||
| التسامح السعة | ± 10٪ (ك) ، ± 20٪ (م) | 1 كيلو هرتز ، 1.0 فولت ، 25 أوم | ||||||||||||
| الفولطية | 250VAC / 275VAC / 300VAC / 305VAC / 310VAC | |||||||||||||
| عامل التبدد | 1 كيلو هرتز <0.10٪ | IR≥6000 ثانية | ||||||||||||
| مقاومة العزل | C≤0.33 درجة فهرنهايت | C> 0.33 درجة فهرنهايت | UR ＞ 100V ، 100VDC ، | |||||||||||
| IR≥15000MΩ | IR≥6000 ثانية | 60 ثانية ، 20 درجة | ||||||||||||
| تحمل الجهد بين المحطات | لا يوجد انهيار دائم أو مضة ضوئية | 4.3UR (تيار مستمر) 60 ثانية 25 اقطع التيار 10 مللي أمبير | ||||||||||||
| تحمل الجهد بين المحطات والحالة | لا يوجد انهيار دائم أو مضة ضوئية | 2UR + 1500 فولت (تيار متردد) 60 ثانية 25 ≥ 2000 فولت (تيار متردد) 25 أوم | ||||||||||||
| الأعلى.وقت ارتفاع النبض (dv / dt) | تباعد الرصاص | |||||||||||||
|
||||||||||||||
العلامات
1. شعار CIGU:
2. السعة: (104 كلفن ، 0.1 درجة فهرنهايت)
3. التسامح السعة: (K) ± 10٪
4. الفولطية المقدرة: 250،275،300،305،310VAC
5. فئة المنتج: X2
6. نوع المنتج: MPX
7. الفئة المناخية: 40/110/56
8. فئة القابلية للاشتعال السلبية: ب
9. علامة الموافقات الصينية: CQC
10. علامة الموافقات الألمانية: VDE
11. علامة موافقات ENEC: ENEC
12. علامة الموافقات الأمريكية: CUL
13. معيار الاعتماد: IEC60384-14
8. الموافقات
| رقم. | دولة | معيار الموافقة | رقم الملف. | الفولطية | ||
| 1 | الصين | CQC | IEC60384-14: 2005 | CQC19001219393 | 275 فولت تيار متردد | |
| 2 | ألمانيا | VDE | IEC60384-14: 2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | الاتحاد الأوروبي | ENEC | IEC60384-14: 2013 | 40050234 | ||
| 4 | الولايات المتحدة وكندا | ماي | IEC60384-14: 2005 | E481614 | ||
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 درجة مئوية كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
س: ما هي مزايا منتجاتك؟
1. لدينا جميع نماذج المواد ، مما يوفر لك الوقت في البحث عن الحصن وننصحك بالمواد إذا كنت بحاجة.
2. مع نفس المنتجات عالية الجودة ، يمكننا أن نقدم لك أفضل الأسعار.
3. لدينا مخزون كثير ، وعادة ما يكون وقت التسليم قصير.
س: ما هو موك الخاص بك؟
ج: لا موك.نحن نقبل الطلبات الصغيرة.لأننا نعتقد أن الطلبات الصغيرة قد تصبح طلبات كبيرة في المستقبل.
س: إذا قدمت طلبًا ، فكم من الوقت سيستغرق التسليم؟
ج: عادة ما يستغرق الأمر حوالي 7-14 يومًا فقط بعد استلام الدفعة ، ويعتمد ذلك على الكمية المطلوبة وحالة المخزون.
