تفاصيل المنتج:
|
| طلب: | السيارات والطبية والشواء والأجهزة المنزلية وما إلى ذلك. | الإسكان: | الايبوكسي / النحاس / الفولاذ المقاوم للصدأ / الألومنيوم / البلاستيك إلخ. |
|---|---|---|---|
| يعدل أو يكيف: | تقديم خدمات العينة | عينة: | متوفرة |
| سلك كابل: | بولي كلوريد الفينيل ، سيليكون ، FEP ، عزل الألياف الزجاجية ، أخرى | نطاق الحرارة الشغالة: | -80 ~ + 600 درجة |
| نوع الحزمة: | من خلال ثقب | تحمل المقاومة:: | ± 0،5٪ ± 1٪ ± 2٪ ± 3٪ ± 5٪ |
| إبراز: | مستشعر درجة الحرارة NTC عالي الدقة,مستشعر درجة الحرارة VDE NTC,الثرمستور الدقيق NTC |
||

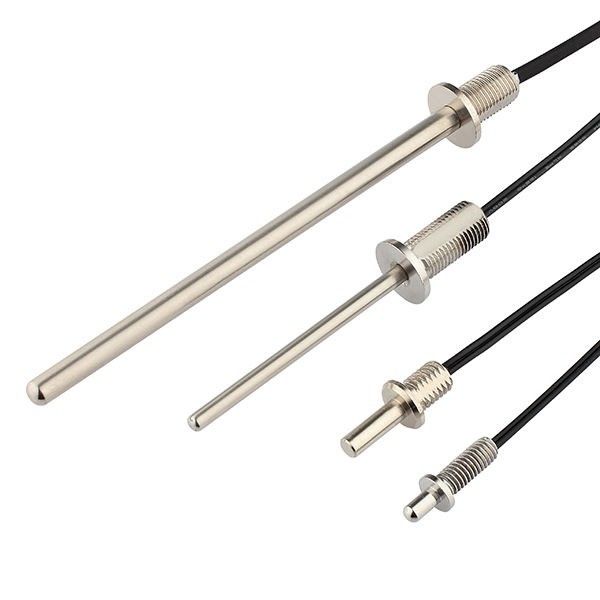

عالية الدقة NTC استشعار درجة الحرارة عالية الموصلية الحرارية الألومينا شل الختم
مستشعر درجة الحرارة NTC هو أداة قياس درجة الحرارة شائعة الاستخدام.وهي تتكون بشكل عام من الثرمستور NTC ، والمسبار (غلاف معدني أو غلاف بلاستيكي ، وما إلى ذلك ، ورصاص تمديد ، وطرف معدني أو موصل).ميزته الرئيسية هي أن درجة الحرارة ضمن نطاق درجة حرارة العمل - علاقة الجهد هي خط مستقيم.هذا التطوير الثاني لقياس درجة الحرارة وتصميم دائرة التحكم في درجة الحرارة يمكن أن يكمل قياس درجة الحرارة أو تصميم دائرة التحكم في درجة الحرارة دون معالجة خطية ، وتبسيط تصميم الجهاز وتصحيح الأخطاء.
سمات
ثبت الاستقرار والموثوقية ،
حلول فعالة من حيث التكلفة
مجموعة متنوعة من العلب والأنابيب المعدنية والبلاستيكية المصممة لتطبيقات محددة
بوعاء بأنواع مختلفة من الراتينج لحماية جيدة للمستشعر
متوفر مع أنواع خاصة من الكابلات (كبلات ثنائية النواة أو مجدولة بعزل PVC أو السيليكون أو التفلون أو Kynar ، والكابلات المزودة بشاشة وغيرها) والموصلات والمرفقات الأخرى
يوفر حماية جيدة من ظروف البيئة
ثبت قوة الجهد العالي والقوة الديناميكية
مجموعة واسعة من المقاومة / درجة الحرارة ، والخصائص
مصممة لقياس درجة الحرارة والتحكم والتعويض
|
يكتب
|
NTC (الثرمستور) مستشعر درجة الحرارة
|
|
نطاق درجة حرارة
|
-50 ℃ ~ + 300 ℃ ； حسب الطلب
|
|
الدقة
|
1٪ ； 5٪ ； 10٪
|
|
RT (25 ℃)
|
1K ； 2K ； 2.2k ； 2.7k 3K ； 5K ； 7K ； 8K ； 12K ； 15K ； 20K ； 25K 30K ； 40K ； 47K ； 50K ； 60K ； 70K 100K 200K 230K ； 250K 470K ； 500K 1000K ； حسب الطلب
|
|
قيمة ب
|
3274 3435 3470 3928 3950 3977 4100 ； 4200 4400 حسب الطلب
|
|
دقق في المواد
|
الفولاذ المقاوم للصدأ SS304 ، الألومنيوم ، النحاس ، البلاستيك ، الايبوكسي ، الزجاج
|
|
التركيب
|
مشفه ، سطح ، مترابطة ، بلاستيك ، مستقيم ، فيلم ، مخصص
|
|
مادة الأسلاك
|
أنبوب قابل للتقلص بالحرارة ، أنبوب بولي كلوريد الفينيل ، أنبوب من الألياف الزجاجية ، أنبوب تفلون
|
|
موصل
|
Molex ； JST ； DuPont ； CWB ； CJT ； U type ； حسب الطلب
|
|
ضد للماء
|
IP67 ； IP68
|
ما هو مبدأ حساس درجة الحرارة ntc؟
مبدأ مستشعر درجة الحرارة ntc هو استخدام الثرمستور NTC للانخفاض بسرعة مع ارتفاع درجة الحرارة تحت قوة قياس معينة.باستخدام هذه الميزة ، يمكن استخدام الثرمستور NTC لتحديد درجة الحرارة المقابلة عن طريق قياس قيمة المقاومة ، وذلك لتحقيق الغرض من الكشف عن درجة الحرارة والتحكم فيها.
الثرمستورات ذات معامل درجة الحرارة السالبة مصنوعة من أكاسيد معدنية مثل المنغنيز والكوبالت والنيكل والنحاس ، ويتم تصنيعها بواسطة تكنولوجيا السيراميك.تتمتع جميع مواد أكسيد المعادن هذه بخصائص أشباه الموصلات ، لأنها تشبه تمامًا مواد أشباه الموصلات مثل الجرمانيوم والسيليكون من حيث الموصلية.عندما تكون درجة الحرارة منخفضة ، يكون عدد الموجات الحاملة (الإلكترونات والثقوب) في مواد الأكسيد هذه صغيرًا ، وبالتالي تكون قيمة مقاومتها عالية ؛مع زيادة درجة الحرارة ، يزداد عدد الموجات الحاملة ، وبالتالي تقل قيمة المقاومة.نطاق التباين في الثرمستور NTC في درجة حرارة الغرفة هو 100 ~ 1000000 أوم ، ومعامل درجة الحرارة هو -2 [٪] ~ -6.5 [٪]
(يمكن الوصول إلى أعلى درجة تحمل ± 0.02 ℃) (سنوات معدل الانجراف ≤1 ‰)
اختبار الموثوقية
| عنصر اختبار | قواعد الامتحان | طريقة اختبار | متطلبات الأداء |
| مقاومة الطاقة الصفرية | IEC 60539-1 | اغمر العينات في حمام درجة حرارة ثابتة عند 25 ± 0.005 ℃ ، واختبر مقاومة ثابتة |
المقاومة tol ± 1٪ |
| قيمة ب | IEC60539-1 | غمر العينات في حمام درجة حرارة ثابتة عند 25 ، 50 (أو 85) ، واختبر المقاومة الثابتة ، واحسب قيمة B |
المقاومة tol ± 1٪ |
| السقوط الحر |
IEC60068-2-32 |
ارتفاع السقوط: 1.5 ± 0.1 م ، السطح: أسمنت ، مرة واحدة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| عازلة |
IEC60539-1 |
ضغط 500V على مقاومة العزل لاختبار قذيفة العزل |
> 500 ميجا أوم |
| تحمل الجهد | IEC60539-1 |
تحمل الجهد: 1500V / AC ، تسرب التيار: 2mA دائم: 60 ثانية |
لا ضرر واضح |
| توتر | IEC60068-2-21 |
اسحب السرعة المنتظمة في النهاية ، F> 4.0KG (حسب طلب العميل) |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| اهتزاز | س / هبم 108-94 | تردد الاختبار: 10 ~ 500Hz ، التأرجح: 1.2mm التسارع: 30m / s2 الاتجاه X ، Y ، Z الوقت: 8 ساعة / اتجاه |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثبات الرطوبة والحرارة | IEC60068-2-78 | درجة الحرارة: 40 ± 2 ℃ الرطوبة: 92-95٪ RH الوقت: 1000 ± 24 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثابت الزمن الحراري | EC60539-1 | انغمس في 25 ماء ، بعد التوازن الحراري ، انغمس في 85 ، المقاومة تصل 63.2٪ ، احسب الوقت الإجمالي |
أقل من 10 ثوانٍ |
| تخزين درجة حرارة عالية | IEC60068-2-2 | درجة الحرارة: 125 ℃ ± 5 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| الصدمة الباردة والحرارية | IEC60068-2-14 |
-40 ℃ ~ + 125 ℃ T1: 30min مدة الدورة: 1000 |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ندق التجربة | IEC60068-2-77 |
التسارع: 250 م / ث 2 النبض الدائم: 6 مللي ثانية مرات الضرب: 1000 وقت التعافي: 2 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| تخزين درجة حرارة منخفضة | IEC60068-2-1 |
درجة الحرارة: 40 ± 2 ℃ الوقت: 1000 ± 24 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| رذاذ الملح | IEC60068-2-11 | درجة الحرارة: 35 ± 2 ساعة التجميع: 1.0 مل ~ 2.0 مل الوقت: حدد حسب الطلب الفعلي |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
