تفاصيل المنتج:
|
| نطاق درجة حرارة: | -10 درجة مئوية ~ + 40 درجة مئوية | إستعمال: | جهاز استشعار درجة الحرارة |
|---|---|---|---|
| يكتب: | NTC الثرمستور | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | الدعم | دقة: | 1٪ ~ 5٪ |
| نوع الحزمة: | من خلال ثقب | الرطوبة النسبية: | ≤ 75٪ ر |
| إبراز: | مستشعر درجة حرارة 10k NTC,مستشعر درجة حرارة 100k NTC,مستشعر درجة حرارة NTC 20k |
||

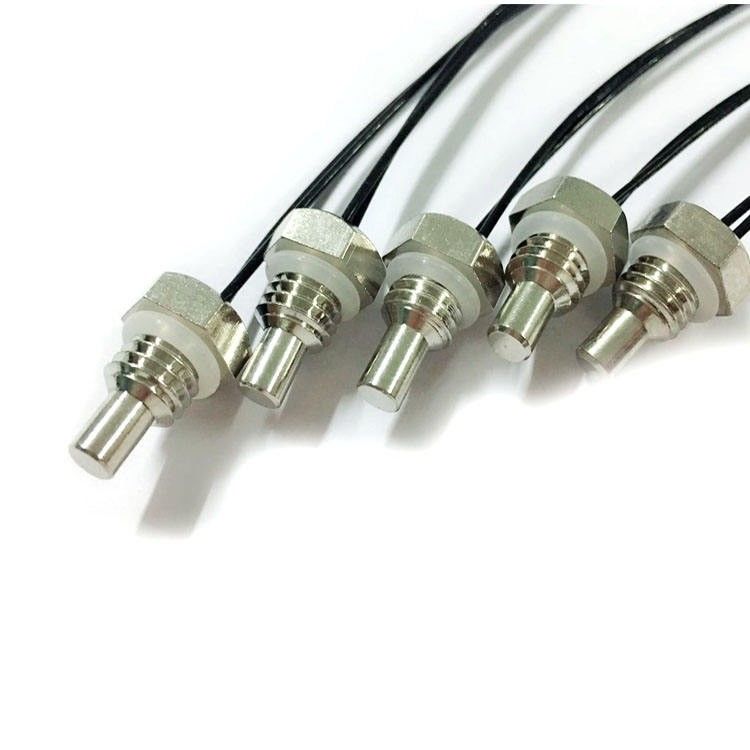

مستشعر درجة حرارة 10k 20k 50K 100k NTC مع علبة من الفولاذ المقاوم للصدأ لسيارات الطاقة الجديدة
تتكون مستشعرات درجة الحرارة NTC عادة من 2 أو 3 أكاسيد معدنية ، مختلطة في طين يشبه السائل ، ومكلس في سيراميك كثيف متكلس في فرن عالي الحرارة.تميل المعادن المرتبطة بالأكسجين إلى التبرع بالإلكترونات الحرة.السيراميك عوازل ممتازة بشكل عام.ولكن من الناحية النظرية فقط ، هذا هو الحال بالنسبة للسيراميك من نوع الثرمستور عندما تقترب درجة الحرارة من الصفر المطلق.ومع ذلك ، مع ارتفاع درجة الحرارة إلى نطاقات أكثر شيوعًا ، تقوم الإثارة الحرارية بإخراج المزيد والمزيد من الإلكترونات الحرة.كلما زادت الإلكترونات التي تحمل التيار عبر السيراميك ، تقل المقاومة الفعالة.تتغير المقاومة بحساسية شديدة مع درجة الحرارة.التغيير النموذجي هو انخفاض من (-) 7 [٪] إلى 3 [٪] لكل درجة مئوية.
هذا هو الأكثر حساسية من أي جهاز استشعار مناسب للاستخدام على نطاق واسع من درجات الحرارة.
تعتمد مقاومة درجة حرارة الغرفة المقدرة على مقاومة المادة الأساسية والحجم والشكل الهندسي ومنطقة التلامس للأقطاب الكهربائية.تتمتع الثرمستورات السميكة والضيقة بمقاومة عالية نسبيًا ، بينما تتمتع الأشكال الرفيعة والعريضة بمقاومة أقل.الحجم الفعلي أيضًا مرن جدًا ، يمكن أن يكون صغيرًا مثل 0.010 بوصة أو قطر صغير جدًا.لا يوجد حد تقريبًا للحد الأقصى للحجم ، ولكن عادةً ما يتم تطبيق أقل من نصف بوصة.
طلب
● مكيفات الهواء ، والثلاجات ، والمجمدات ، وسخانات المياه ، وموزعات المياه ، والسخانات ، وغسالات الصحون ، وخزانات التطهير ، والغسالات ، والمجففات ، والأجهزة المنزلية الأخرى.
● مكيف هواء للسيارات ، مستشعر درجة حرارة الماء ، مستشعر درجة حرارة هواء السحب ، المحرك
● تبديل مصدر الطاقة ، مزود الطاقة غير المنقطع UPS ، محول التردد ، المرجل الكهربائي ، إلخ.
● مرحاض ذكي ، بطانية كهربائية ، إلخ.
سمات:
● حساسية عالية واستجابة سريعة
● قيمة المقاومة وقيمة B لها دقة عالية واتساق جيد وإمكانية التبادل
● باستخدام تقنية التغليف ذات الطبقة المزدوجة ، فهي تتمتع بختم عزل جيد ومقاومة للتصادم الميكانيكي ومقاومة الانحناء
● الهيكل بسيط ومرن ، ويمكن تخصيصه وفقًا لمتطلبات التصميم المختلفة للعملاء.
يكتب | NTC (الثرمستور) مستشعر درجة الحرارة |
نطاق درجة حرارة | -50 ℃ ~ + 300 ℃ ； حسب الطلب |
الدقة | 1٪ ； 5٪ ； 10٪ |
RT (25 ℃) | 1K ； 2K ； 2.2k ； 2.7k 3K ； 5K ； 7K ； 8K ； 12K ； 15K ； 20K ； 25K 30K ； 40K ； 47K ； 50K ； 60K ； 70K 100K 200K 230K ； 250K 470K ； 500K 1000K ； حسب الطلب |
قيمة ب | 3274 3435 3470 3928 3950 3977 4100 ； 4200 4400 حسب الطلب |
دقق في المواد | الفولاذ المقاوم للصدأ SS304 ، الألومنيوم ، النحاس ، البلاستيك ، الايبوكسي ، الزجاج |
التركيب | مشفه ، سطح ، مترابطة ، بلاستيك ، مستقيم ، فيلم ، مخصص |
مادة الأسلاك | أنبوب قابل للتقلص بالحرارة ، أنبوب بولي كلوريد الفينيل ، أنبوب من الألياف الزجاجية ، أنبوب تفلون |
موصل | Molex ； JST ； DuPont ； CWB ； CJT ； U type ； حسب الطلب |
ضد للماء | IP67 ； IP68 |
مزايا وخصائص مستشعر درجة الحرارة التلقائي
اختبار الموثوقية
| عنصر اختبار | قواعد الامتحان | طريقة اختبار | متطلبات الأداء |
| مقاومة الطاقة الصفرية | IEC 60539-1 | اغمر العينات في حمام درجة حرارة ثابتة عند 25 ± 0.005 ℃ ، واختبر مقاومة ثابتة | المقاومة tol ± 1٪ |
| قيمة ب | IEC60539-1 | غمر العينات في حمام درجة حرارة ثابتة عند 25 ، 50 (أو 85) ، واختبر المقاومة الثابتة ، واحسب قيمة B | المقاومة tol ± 1٪ |
| السقوط الحر | IEC60068-2-32 | ارتفاع السقوط: 1.5 ± 0.1 م ، السطح: أسمنت ، مرة واحدة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| عازلة | IEC60539-1 | ضغط 500V على مقاومة العزل لاختبار قذيفة العزل | > 500 ميجا أوم |
| تحمل الجهد | IEC60539-1 | تحمل الجهد: 1500V / AC ، تسرب التيار: 2mA دائم: 60 ثانية | لا ضرر واضح |
| توتر | IEC60068-2-21 | اسحب السرعة المنتظمة في النهاية ، F> 4.0KG (حسب طلب العميل) | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| اهتزاز | س / هبم 108-94 | تردد الاختبار: 10 ~ 500Hz ، التأرجح: 1.2mm التسارع: 30m / s2 الاتجاه X ، Y ، Z الوقت: 8 ساعة / اتجاه | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثبات الرطوبة والحرارة | IEC60068-2-78 | درجة الحرارة: 40 ± 2 ℃ الرطوبة: 92-95٪ RH الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثابت الزمن الحراري | EC60539-1 | انغمس في 25 ماء ، بعد التوازن الحراري ، انغمس في 85 ، المقاومة تصل 63.2٪ ، احسب الوقت الإجمالي | أقل من 10 ثوانٍ |
| تخزين درجة حرارة عالية | IEC60068-2-2 | درجة الحرارة: 125 ℃ ± 5 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| الصدمة الباردة والحرارية | IEC60068-2-14 | -40 ℃ ~ + 125 ℃ T1: 30min مدة الدورة: 1000 | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ندق التجربة | IEC60068-2-77 | التسارع: 250 م / ث 2 النبض الدائم: 6 مللي ثانية مرات الضرب: 1000 وقت التعافي: 2 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| تخزين درجة حرارة منخفضة | IEC60068-2-1 | درجة الحرارة: 40 ± 2 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| رذاذ الملح | IEC60068-2-11 | درجة الحرارة: 35 ± 2 ساعة التجميع: 1.0 مل ~ 2.0 مل الوقت: حدد حسب الطلب الفعلي | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
