تفاصيل المنتج:
|
| Storage Temp. درجة الحرارة التخزين. Range نطاق: | -40 درجة مئوية ~ + 125 درجة مئوية | Operating Temp. درجة الحرارة التشغيل. Range نطاق: | -25 درجة مئوية ~ + 125 درجة مئوية |
|---|---|---|---|
| المواد الرئيسية: | ورقة البيانات | ميزة: | مثالي للتطبيق عبر الخط |
| يعدل أو يكيف:: | نعم ، تقديم خدمات نموذجية | نوع الحزمة: | من خلال ثقب |
| طلب: | هدف عام | يكتب: | Y1 مكثف أمان |
| إبراز: | مكثف أمان منخفض الخسارة Y1,مكثف أمان Y1 470 كيلو,مكثف 470 كيلو |
||

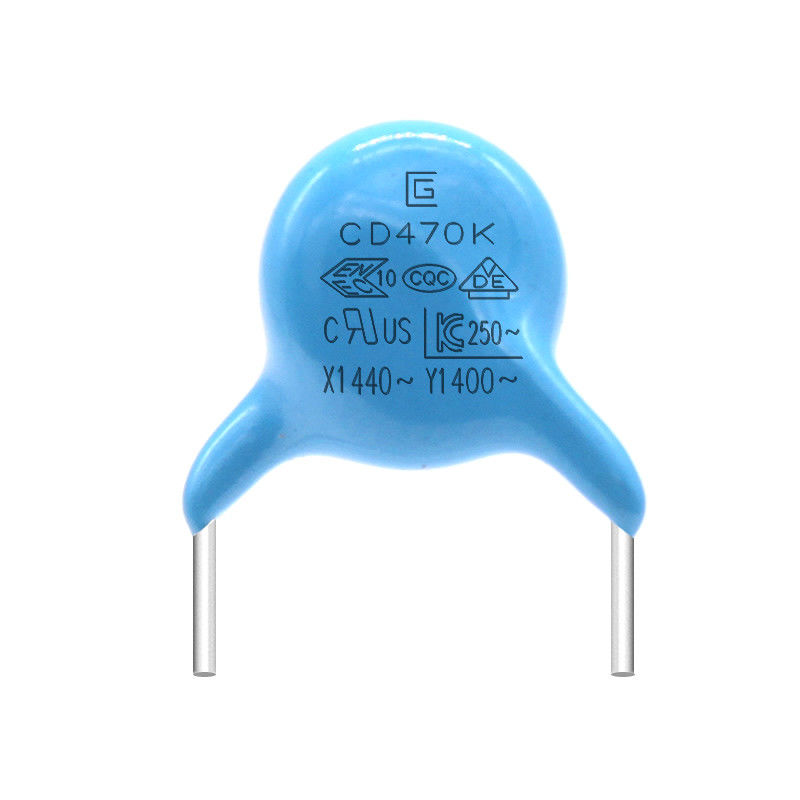

حزمة راتنجات الايبوكسي المثبطة للهب منخفضة الخسارة 470K 400VAC Y1
Y1 مكثف أمان .pdf
مكثف Y1 هو مكثف أمان ، ولن يتسبب هذا المكثف في حدوث صدمة كهربائية بعد فشل المكثف ، ولن يعرض السلامة الشخصية للخطر.يتضمن نوعين من المكثفات X و Y المكثفات.مكثفات X عبارة عن مكثفات متصلة بين خطي خط الطاقة (LN) ، وتستخدم المكثفات ذات الأغشية المعدنية بشكل عام ؛مكثفات Y متصلة بين خطي الطاقة والسعة الأرضية (LE ، NE) ، تظهر بشكل عام في أزواج.بناءً على قيود تيار التسرب ، يجب ألا تكون قيمة مكثف Y كبيرة جدًا.بشكل عام ، يكون المكثف X هو المستوى uF ، والمكثف Y هو المستوى nF.X مكثف يمنع تداخل الوضع التفاضلي ، Y مكثف يمنع تداخل الوضع الشائع
ينقسم الجزء السفلي من مكثف Y إلى Y1 و Y2 و Y3 و Y4.الاختلافات الرئيسية هي:
1. مقاومة الجهد العالي Y1 أكبر من 8 كيلو فولت ،
2. مقاومة الجهد العالي Y2 أكبر من 5 كيلو فولت ،
3. مقاومة الضغط العالي Y3 غير متوفر
4. مقاومة الجهد العالي Y4 أكبر من 2.5 كيلو فولت
تم تصميم مكثف Y1 خصيصًا للأجهزة الكهربائية التي تعمل بالتيار المتردد ، ويلبي عددًا من معايير شهادات السلامة ، وهو مناسب للدوائر المتقاطعة والدوائر الالتفافية.وهي مناسبة لدارات التيار المتردد ، مدمجة الحجم ، عالية التكلفة في الأداء ، وتفي بمعايير السلامة لدوائر التيار المتردد.المكثفات X و Y هي مكثفات أمان ، ومكثف X بين السلك المباشر والسلك المحايد ، والمكثف Y بين السلك الحي والأرض.يتم استخدامها في مرشح مزود الطاقة لتلعب دور ترشيح مصدر الطاقة ، وتصفية الوضع الشائع (Y مكثف) والتداخل في الوضع التفاضلي (X مكثف) على التوالي.
ميزة
1. حجم صغير.
2. مكثفات التيار المتردد التي اجتازت وامتثلت لشهادة السلامة.
3. ضياع التردد العالي صغير ، ويمكن أن يتحمل تأثير زيادات ذروة التيار المتردد.
4. قدرة قوية على التيار الزائد ، وقدرة صغيرة وتخفيف الخسارة.
5. عمر خدمة طويل.
مزايا
1. لدينا جميع نماذج المواد ، مما يوفر لك الوقت في البحث عنها ، ويوصي بمواد لك إذا كنت بحاجة.
2. مع نفس المنتجات ذات الجودة ، يمكننا أن نقدم لك أفضل الأسعار.استفسارات ما بعد البيع ، سوف نقدم خدمة جيدة ، مثل تحديث حالة المنتج ، والدعم الفني وما إلى ذلك (24 ساعة عبر الإنترنت)
3. لدينا مخزون كثير ، وعادة ما يكون وقت التسليم قصير.
|
غرض |
تخصيص |
طريقة الاختبار والحالة |
||||||||||||||||
|
درجة الحرارة ركوب الدراجات
|
مظهر |
لا يوجد عيب ملحوظ |
يجب إدخال المكثف في غرفة الاختبار ، ويجب أن يتعرض لظروف درجة الحرارة كما هو موضح في الجدول في 5 دورات. المعالجة المسبقة: يوضع المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم يوضع في حالة الغرفة لمدة 24 ± ساعتين قبل القياس الأولي. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في ظروف الغرفة.
|
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1000MΩ دقيقة | |||||||||||||||||
|
رطوبة (تحت ثابت ولاية) |
مظهر |
لم يتم وضع علامة خلل |
اضبط المكثف على 500 ± 12 ساعة عند 40 ± 2 ℃ في 95 ± 3٪ RH. المعالجة المسبقة: يجب وضع المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم وضعه في حالة الغرفة لمدة 24 ± 2 ساعة قبل القياس الأولي. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في حالة الغرفة. |
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1500MΩ دقيقة | |||||||||||||||||
|
عازل قوة |
لكل بند 8 |
|||||||||||||||||
|
اختبار الحياة |
مظهر |
لم يتم وضع علامة خلل |
استخدم جهدًا مقداره 500 فولت تيار متردد ، باستثناء أنه مرة واحدة كل ساعة يتم زيادة الجهد إلى 1000 فولت ، تيار متردد لمدة 0.1 ثانية ، يجب الحفاظ عليه لمدة 1000 ± 48 ساعة عند 125 ± 2. المعالجة المسبقة: يجب تخزين المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم وضعه في حالة الغرفة لمدة 24 ± 2H قبل القياسات الأولية. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في حالة الغرفة. |
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1500MΩ دقيقة | |||||||||||||||||
جهد المنتج ، المادة ، الجدول المرجعي للحجم
| رمز المنتج والحجم | تصنيف جهد التيار المتردد | خاصية درجة الحرارة | السعة المقدرة | تحمل السعة | الحجم (مم) | |||
| د ماكس | تي ماكس | ف ± 0.8 | د ± 0.05 | |||||
| Q065B □□ 100 كيلو أوم | 400 فولت من التيار المتردد |
(ب) |
10pF |
ك |
6.5 | 4.5 | 10 | 0.55 |
| Q065B □□ 150 كيلو □ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 220 كيلو □ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 330 ك □ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 470K □ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 560K □ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 620K □ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 820K □ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B □□ 101 كيلو □ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B □□ 221K □ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B □□ 331K □ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B □□ 471K □ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B □□ 561K □ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B □□ 681K □ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B □□ 821K □ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B □□ 102K □ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E □□ 471K □ |
(هـ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E □□ 561K □ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E □□ 681K □ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E □□ 821K □ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E □□ 102K □ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E □□ 152 م □ | 1500pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E □□ 222 م □ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E □□ 332 م □ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F □□ 102 م □ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F □□ 152 م □ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F □□ 222 م □ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F □□ 332 م □ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
المواصفات وطريقة الاختبار
|
غرض |
تخصيص |
طريقة الاختبار والحالة |
|||||||||||||
|
الدفع في الأفق.يتراوح |
-40 درجة مئوية ~ + 125 درجة مئوية | ||||||||||||||
|
درجة الحرارة التشغيل.يتراوح |
-25 درجة مئوية ~ + 125 درجة مئوية | ||||||||||||||
|
|
المظهر له |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
درجة حرارة.20 ± 2 ℃ |
|||||||||||||
|
عامل التبدد |
ب ، هـ: 2.5٪ كحد أقصى |
|
|||||||||||||
|
|
10000 متر مكعب |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
ب: -10 ~ + 10٪ |
|
|||||||||||||
عملية الإنتاج
