تفاصيل المنتج:
|
| Storage Temp. درجة الحرارة التخزين. Range نطاق: | -40 درجة مئوية ~ + 125 درجة مئوية | Operating Temp. درجة الحرارة التشغيل. Range نطاق: | -25 درجة مئوية ~ + 125 درجة مئوية |
|---|---|---|---|
| مادة: | سيراميك | ميزة: | حجم صغير |
| الجهد - تقييمه: | 400 فولت | نوع الحزمة: | من خلال ثقب |
| طلب: | هدف عام | الكلمة الرئيسية: | Y1 مكثف أمان |
| إبراز: | مكثف أمان 820K Y1,مكثف أمان للأغراض العامة Y1,مكثف بطالة 400 |
||

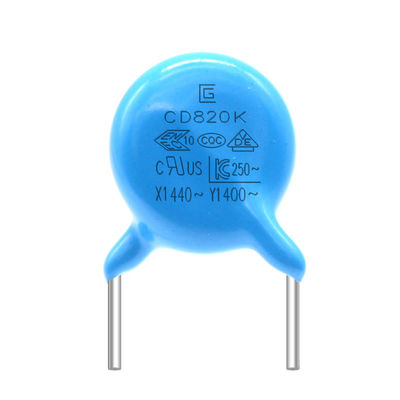

مكثفات التيار المتردد 820K 400VAC Y1 للسلامة التي مرت وامتثلت لشهادة السلامة
مكثفات Y1 هي مكثفات متصلة عبر سلكين لخط الطاقة والأرض (LE ، NE) ، عادةً في أزواج.بناءً على قيود تيار التسرب ، يجب ألا تكون قيمة مكثف Y كبيرة جدًا.بشكل عام ، يكون المكثف X هو المستوى uF ، والمكثف Y هو المستوى nF.يمنع مكثف X تداخل الوضع التفاضلي ، ويكبح مكثف Y1 تداخل الوضع الشائع.
Y1 مكثف أمان .pdf
1. نقدر عملك ونقدم سياسة إرجاع فورية لمدة 7 أيام.(7 أيام بعد استلام العناصر).
2. إذا كانت العناصر التي تشتريها من متجرنا ليست بجودة مثالية ، أي أنها لا تعمل إلكترونيًا وفقًا لمواصفات الشركات المصنعة ، فما عليك سوى إعادتها إلينا لاستبدالها أو استرداد ثمنها.
نتحمل تكلفة الشحن من إرجاع القطعة في يوم الضمان
3. إذا كانت العناصر معيبة ، يرجى إعلامنا في غضون 3 أيام من التسليم.
4. يجب إرجاع أي عناصر في حالتها الأصلية للتأهل لاسترداد أو استبدال.
5. المشتري هو المسؤول عن كل تكاليف الشحن التي تكبدها.
التطبيقات
يمكن استخدامه لدائرة إخماد الضوضاء في مصدر الطاقة في التوصيل المتقاطع والتجاوز ، وهو عبارة عن مكثف اقتران أولي وثانوي X / Y يستخدم كمرشح لخط التيار المتردد وتبديل مصدر الطاقة ومحول التيار المتردد
|
غرض |
تخصيص |
طريقة الاختبار والحالة |
||||||||||||||||
|
درجة الحرارة ركوب الدراجات
|
مظهر |
لا يوجد عيب ملحوظ |
يجب إدخال المكثف في غرفة الاختبار ، ويجب أن يتعرض لظروف درجة الحرارة كما هو موضح في الجدول في 5 دورات. المعالجة المسبقة: يوضع المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم يوضع في حالة الغرفة لمدة 24 ± ساعتين قبل القياس الأولي. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في ظروف الغرفة.
|
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1000MΩ دقيقة | |||||||||||||||||
|
رطوبة (تحت ثابت ولاية) |
مظهر |
لم يتم وضع علامة خلل |
اضبط المكثف على 500 ± 12 ساعة عند 40 ± 2 ℃ في 95 ± 3٪ RH. المعالجة المسبقة: يجب وضع المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم وضعه في حالة الغرفة لمدة 24 ± 2 ساعة قبل القياس الأولي. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في حالة الغرفة. |
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1500MΩ دقيقة | |||||||||||||||||
|
عازل قوة |
لكل بند 8 |
|||||||||||||||||
|
اختبار الحياة |
مظهر |
لم يتم وضع علامة خلل |
استخدم جهدًا مقداره 500 فولت تيار متردد ، باستثناء أنه مرة واحدة كل ساعة يتم زيادة الجهد إلى 1000 فولت ، تيار متردد لمدة 0.1 ثانية ، يجب الحفاظ عليه لمدة 1000 ± 48 ساعة عند 125 ± 2. المعالجة المسبقة: يجب تخزين المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم وضعه في حالة الغرفة لمدة 24 ± 2H قبل القياسات الأولية. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في حالة الغرفة. |
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1500MΩ دقيقة | |||||||||||||||||
جهد المنتج ، المادة ، الجدول المرجعي للحجم
| رمز المنتج والحجم | تصنيف جهد التيار المتردد | خاصية درجة الحرارة | السعة المقدرة | تحمل السعة | الحجم (مم) | |||
| د ماكس | تي ماكس | ف ± 0.8 | د ± 0.05 | |||||
| Q065B □□ 100 كيلو أوم | 400 فولت من التيار المتردد |
(ب) |
10pF |
ك |
6.5 | 4.5 | 10 | 0.55 |
| Q065B □□ 150 كيلو □ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 220 كيلو □ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 330 ك □ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 470K □ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 560K □ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 620K □ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 820K □ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B □□ 101 كيلو □ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B □□ 221K □ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B □□ 331K □ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B □□ 471K □ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B □□ 561K □ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B □□ 681K □ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B □□ 821K □ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B □□ 102K □ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E □□ 471K □ |
(هـ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E □□ 561K □ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E □□ 681K □ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E □□ 821K □ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E □□ 102K □ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E □□ 152 م □ | 1500pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E □□ 222 م □ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E □□ 332 م □ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F □□ 102 م □ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F □□ 152 م □ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F □□ 222 م □ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F □□ 332 م □ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
المواصفات وطريقة الاختبار
|
غرض |
تخصيص |
طريقة الاختبار والحالة |
|||||||||||||
|
الدفع في الأفق.يتراوح |
-40 درجة مئوية ~ + 125 درجة مئوية | ||||||||||||||
|
درجة الحرارة التشغيل.يتراوح |
-25 درجة مئوية ~ + 125 درجة مئوية | ||||||||||||||
|
|
المظهر له |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
درجة حرارة.20 ± 2 ℃ |
|||||||||||||
|
عامل التبدد |
ب ، هـ: 2.5٪ كحد أقصى |
|
|||||||||||||
|
|
10000 متر مكعب |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
ب: -10 ~ + 10٪ |
|
|||||||||||||
