| الأجنة: | عمر طويل بسبب تأثير الشفاء الذاتي | السعة:: | 0.56 ف |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | درجة حرارة التشغيل: | -40 ℃ ～ + 110 ℃ |
| طلب: | هدف عام | الكلمة الرئيسية: | X2 مكثف أمان |
| إبراز: | مكثف أمان 564K X2,مكثف أمان X2 275VAC,مكثف 0.56 UF |
||

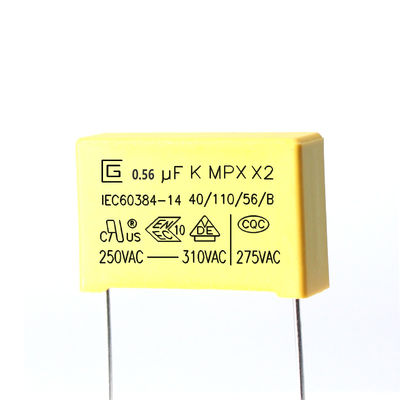

خسارة صغيرة 0.56 فائق التوهج 564K 275VAC X2 مكثف أمان طويل العمر بسبب تأثير الشفاء الذاتي
X2 Safety Capacitor.pdf
مكثفات السلامة X2 هي نوع من مكثفات السلامة.يتم استخدام مكثفات الأمان في مثل هذه الحالات ، أي بعد فشل المكثف ، لن يتسبب ذلك في حدوث صدمة كهربائية ولن يعرض السلامة الشخصية للخطر.
1. الهيكل الرئيسي لمكثف الأمان X2.
إنه مصنوع من لفائف هيكل غير حثي من فيلم البولي بروبلين الممعدن ، باستخدام أسلاك فولاذية مغطاة بالنحاس المعلب ، وقشرة بلاستيكية وحزمة راتنجات إيبوكسي مثبطة للهب.
يتم استخدام فيلم البولي بروبلين كعازل للكهرباء ، ويتم تبخير الطبقة المعدنية المصنوعة من الزنك والألمنيوم على السطح كقطب كهربائي.يتم تصنيعها عن طريق اللف والعمليات الأخرى.الجزء الخارجي معبأ بغطاء بلاستيكي مثبط للهب (PBT) ومزخرف براتنج الإيبوكسي.تصميم المظهر مضغوط ومناسب لتركيب مناسبات عالية الكثافة.
وظيفة مكثف X2
1. قمع التداخل الكهرومغناطيسي لإمدادات الطاقة.
تتمثل الوظيفة الأكثر شيوعًا لمكثف الأمان X2 في منع التداخل الكهرومغناطيسي لمصدر الطاقة.يتم وضعه بشكل عام عند مدخل السلك المحايد والسلك المباشر لمصدر الطاقة.في مزود الطاقة ، يتم استخدامه عادةً مع مكثف Y للأمان.مكثف x هو مكثف متصل عبر سلكين (LN) لخط الطاقة لمنع تداخل الوضع الشائع.المكثفات Y هي مكثفات متصلة بين خطي خط الطاقة والأرض (LE ، NE) ، وتظهر بشكل عام في أزواج لمنع تداخل الغشاء التفاضلي.إذا لم يتم استخدام مكثفات الأمان في مزود الطاقة ، فستحدث مشكلات التوافق الكهرومغناطيسي عندما يتم اعتماد مصدر الطاقة ، لذلك لا غنى عن مكثفات السلامة.
2. المقاومة السعة تأثير تنحي.
بالإضافة إلى قمع التداخل الكهرومغناطيسي لمصدر الطاقة ، يمكن أيضًا توصيل X2 في سلسلة في الدائرة باستخدام مصدر طاقة 100 ~ 250VAC واستخدامه كمكثف تنحي RC.تعتبر دائرة التنحي ذات السعة المقاومة للمقاومة بسيطة واقتصادية نسبيًا ، وغالبًا ما تستخدم في بعض الدوائر منخفضة الطاقة ، مثل وحدات LED والتحكم في الأجهزة المنزلية الصغيرة.
مقدمة عن المنتجات
يتم لف MPX بعازل كهربائي من فيلم البولي بروبلين الممعدن ، والبناء غير الاستقرائي ، وأسلاك الأسلاك النحاسية المعلبة ، وطلاء راتنجات الإيبوكسي المثبط للهب.لديهم ميزات ممتازة للشفاء الذاتي ومثبط جيد للهب وفقًا لـ UL 94-V0
سمات
1 البناء غير التعريفي
2 مقاومة عالية للرطوبة
3 خاصية الشفاء الذاتي
4 نوع مثبطات اللهب (متوافق مع UL 94V-0)
5 خسارة صغيرة جدا
مواد البناء والمواد الرئيسية للمنتجات
المواصفات (IEC 60384-14)
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| السعة | ضمن التسامح المحدد | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| عامل التبدد | 0.001 (0.1٪) كحد أقصى. | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| دليل على الجهد | يجب ألا يكون هناك شذوذ | بين المحطات 4.3UR (Vdc) اختبار 60 ثانية. |
| بين المحطة والمرفق UR × 200 ％ + 1500Vac ، 60sec. | ||
| مقاومة العزل | CR ≤ 0.33μF IR ≥ 15000MΩ CR> 0.33μF IR ≥6000s | 100 ± 15 فولت تيار مستمر ، 60 ثانية / 25 أوم |
| متانة الإنهاءات | لا يوجد كسر في الأسلاك ولا ضرر للمكثف |
قوة الشد لقوة التحميل النهائية: 1.0 كجم وقت التثبيت: 10 ± 1sec |
|
قوة الانحناء لقوة الحمل الطرفية: 0.5 كجم وقت الانحناء: 4 × 90 |
||
| مقاومة حرارة اللحام |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 5 ± 0.5 ثانية |
| قابلية اللحام | 95٪ من سطح التعليب |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 2 ± 0.5 ثانية |
| التغير السريع في درجة الحرارة | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي. |
درجة حرارة الفئة المنخفضة: -40 درجة مئوية درجة حرارة الفئة العليا: 110 درجة مئوية عدد الدورات: 5 المدة t1 = 30 دقيقة |
| اهتزاز | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي |
مدى التردد: 10 ~ 55 هرتز بالطبع: X ، Y ، Z (المحور) ساعتان / محور (إجمالي 6 ساعات) سعة الإزاحة: 0.75 مم |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| التسلسل المناخي |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
حرارة جافة درجة الحرارة العليا: 110 درجة مئوية مدة أقل: 16 ساعة |
|
البرد درجة الحرارة: -40 درجة مئوية المدة: ساعتان |
||
| حالة ثابتة للحرارة رطبة |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
+ 40 درجة مئوية و 93٪ رطوبة نسبية ، 56 يومًا |
| الشحن والتفريغ |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
جهد الاختبار: √2 x URVAC 50 هرتز الشحن والتفريغ: 0.5 ثانية / الوقت تتكرر لـ 10000 دورة |
| تَحمُّل |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
1.25 × UR VAC 50 هرتز ، مرة كل ساعة زيادة إلى 1000VAC لمدة 0.1 ثانية ، 1000 ساعة في درجات الحرارة القصوى |
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
متطلبات البيئة
1 الامتثال لمتطلبات RoHS.
2 الامتثال لمتطلبات REACH.
3 بدون هالوجين (حسب الحاجة).
4 يرجى الاطلاع على المرفق 2 للحصول على نسخ اختبار Rohs و Reach بواسطة طرف ثالث
مراقبة الجودة
هيكل المنتج
