تفاصيل المنتج:
|
| الأجنة: | خصائص جيدة في بيئة رطبة | السعة:: | 0.82 ف |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | مادة: | فيلم بولي بروبيلين ممعدن |
| طلب: | هدف عام | الكلمة الرئيسية: | X2 مكثف أمان |
| إبراز: | 0.82 UF 275V مكثف,0.82 Uf مكثف,824k مكثف |
||

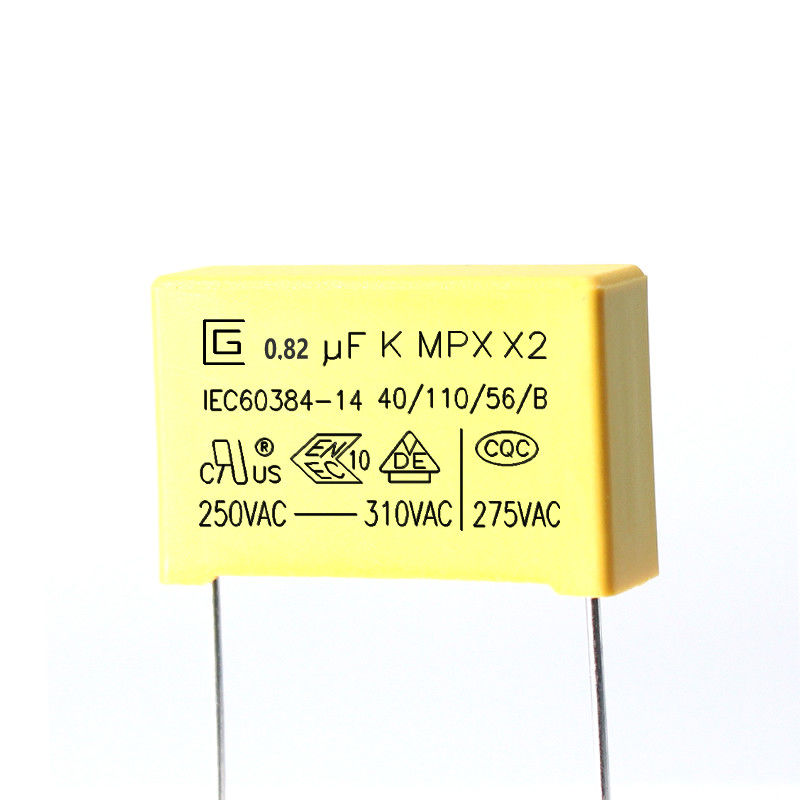

استقرار جيد 0.82 فائق التوهج 824K 275VAC X2 مكثف أمان ذو خصائص جيدة في بيئة رطبة
X مكثف - مكثف فيلم بولي بروبيلين ممعدن ؛عادةً ما يكون مكثف X مصنوعًا في الغالب من مكثف فيلم بوليستر مع مقاومة تيار تموج كبيرة نسبيًا.يحتوي هذا النوع من المكثفات على حجم كبير ، لكنه يسمح بتيار كبير للشحن والتفريغ الفوريين ، ومقاومته الداخلية صغيرة بالمقابل.يعتمد مكثف X على المربع الخارجي و OPP الداخلي عالي الجهد (معالجة لف مادة البولي بروبيلين الممعدنة) في عبوات بلاستيكية.لا تتمتع مادة OPP بأداء كهربائي أفضل فحسب ، بل يمكنها أيضًا تقليل تأثير النبضات عالية التردد بشكل فعال عند توصيلها بالتوازي مع طرف إدخال مصدر الطاقة.تأثيرات القوة.
X2 Safety Capacitor.pdf
خصائص مكثفات السلامة X2
بناء غير حثي مع فيلم بولي بروبيلين ممعدن.
مقاومة ممتازة للرطوبة.
الشفاء الذاتي.
خصائص ممتازة مثبطات اللهب.
قادرة على تحمل صدمات الجهد الزائد.
استخدام مكثفات الأمان X2.
يمنع التداخل الكهرومغناطيسي.
القفز على الخطوط.
إنها مناسبة لخفض السعة المقاومة للمقاييس ، ومحركات LED ، وأجهزة التحكم ، وما إلى ذلك في السلسلة في الدائرة.
مقدمة عن المنتجات
يتم لف MPX بعازل كهربائي من فيلم البولي بروبلين الممعدن ، والبناء غير الاستقرائي ، وأسلاك الأسلاك النحاسية المعلبة ، وطلاء راتنجات الإيبوكسي المثبط للهب.لديهم ميزات ممتازة للشفاء الذاتي ومثبط جيد للهب وفقًا لـ UL 94-V0
سمات
1.تم تصميم هذا خصيصًا للتطبيقات في المسلسل مع 100Vac-240Vac الرئيسي ، أي مقسم بالسعة ، على سبيل المثال ، عداد الطاقة ، مشغل LED ، إلخ.
2-فيلم البولي بروبلين المعدني
3-خصائص جيدة للشفاء الذاتي ، وتحمل الضغط على الجهد الكهربائي
4. طويلة الاستقرار من السعة
5. خصائص جيدة في بيئة رطبة
6. قدرات ممتازة مقاومة اللهب النشطة والسلبية
مواد البناء والمواد الرئيسية للمنتجات
المواصفات (IEC 60384-14)
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| السعة | ضمن التسامح المحدد | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| عامل التبدد | 0.001 (0.1٪) كحد أقصى. | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| دليل على الجهد | يجب ألا يكون هناك شذوذ | بين المحطات 4.3UR (Vdc) اختبار 60 ثانية. |
| بين المحطة والمرفق UR × 200 ％ + 1500Vac ، 60sec. | ||
| مقاومة العزل | CR ≤ 0.33μF IR ≥ 15000MΩ CR> 0.33μF IR ≥6000s | 100 ± 15 فولت تيار مستمر ، 60 ثانية / 25 أوم |
| متانة الإنهاءات | لا يوجد كسر في الأسلاك ولا ضرر للمكثف |
قوة الشد لقوة التحميل النهائية: 1.0 كجم وقت التثبيت: 10 ± 1sec |
|
قوة الانحناء لقوة الحمل الطرفية: 0.5 كجم وقت الانحناء: 4 × 90 |
||
| مقاومة حرارة اللحام |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 5 ± 0.5 ثانية |
| قابلية اللحام | 95٪ من سطح التعليب |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 2 ± 0.5 ثانية |
| التغير السريع في درجة الحرارة | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي. |
درجة حرارة الفئة المنخفضة: -40 درجة مئوية درجة حرارة الفئة العليا: 110 درجة مئوية عدد الدورات: 5 المدة t1 = 30 دقيقة |
| اهتزاز | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي |
مدى التردد: 10 ~ 55 هرتز بالطبع: X ، Y ، Z (المحور) ساعتان / محور (إجمالي 6 ساعات) سعة الإزاحة: 0.75 مم |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| التسلسل المناخي |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
حرارة جافة درجة الحرارة العليا: 110 درجة مئوية مدة أقل: 16 ساعة |
|
البرد درجة الحرارة: -40 درجة مئوية المدة: ساعتان |
||
| حالة ثابتة للحرارة رطبة |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
+ 40 درجة مئوية و 93٪ رطوبة نسبية ، 56 يومًا |
| الشحن والتفريغ |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
جهد الاختبار: √2 x URVAC 50 هرتز الشحن والتفريغ: 0.5 ثانية / الوقت تتكرر لـ 10000 دورة |
| تَحمُّل |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
1.25 × UR VAC 50 هرتز ، مرة كل ساعة زيادة إلى 1000VAC لمدة 0.1 ثانية ، 1000 ساعة في درجات الحرارة القصوى |
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
متطلبات البيئة
1 الامتثال لمتطلبات RoHS.
2 الامتثال لمتطلبات REACH.
3 بدون هالوجين (حسب الحاجة).
4 يرجى الاطلاع على المرفق 2 للحصول على نسخ اختبار Rohs و Reach بواسطة طرف ثالث
