تفاصيل المنتج:
|
| الأجنة: | قدرات ممتازة في مقاومة اللهب النشطة والسلبية | السعة:: | 1.2 فائق التوهج |
|---|---|---|---|
| الفولطية:: | 250-310 فولت | مادة: | فيلم بولي بروبيلين ممعدن |
| طلب: | هدف عام | الكلمة الرئيسية: | X2 مكثف أمان |
| إبراز: | 125VAC مكثف 1.2 UF,1.2 UF مكثف 125VAC |
||

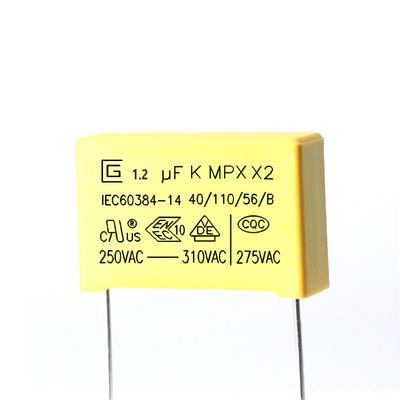

مكثف أمان جيد الشفاء الذاتي 1.2 فائق التوهج 125K 125VAC X2 يتحمل الضغط على الجهد الكهربي
X مكثف - مكثف فيلم بولي بروبيلين ممعدن ؛عادةً ما يكون مكثف X مصنوعًا في الغالب من مكثف فيلم بوليستر مع مقاومة تيار تموج كبيرة نسبيًا.يحتوي هذا النوع من المكثفات على حجم كبير ، لكنه يسمح بتيار كبير للشحن والتفريغ الفوريين ، ومقاومته الداخلية صغيرة بالمقابل.يعتمد مكثف X على المربع الخارجي و OPP الداخلي عالي الجهد (معالجة لف مادة البولي بروبيلين الممعدنة) في عبوات بلاستيكية.لا تتمتع مادة OPP بأداء كهربائي أفضل فحسب ، بل يمكنها أيضًا تقليل تأثير النبضات عالية التردد بشكل فعال عند توصيلها بالتوازي مع طرف إدخال مصدر الطاقة.تأثيرات القوة.
X2 Safety Capacitor.pdf
خصائص مكثفات السلامة X2
بناء غير حثي مع فيلم بولي بروبيلين ممعدن.
مقاومة ممتازة للرطوبة.
الشفاء الذاتي.
خصائص ممتازة مثبطات اللهب.
قادرة على تحمل صدمات الجهد الزائد.
استخدام مكثفات الأمان X2.
يمنع التداخل الكهرومغناطيسي.
القفز على الخطوط.
إنها مناسبة لخفض السعة المقاومة للمقاييس ، ومحركات LED ، وأجهزة التحكم ، وما إلى ذلك في السلسلة في الدائرة.
العلامات
1. شعار CIGU:
2. السعة: (104 كلفن ، 0.1 درجة فهرنهايت)
3. التسامح السعة: (K) ± 10٪
4. الفولطية المقدرة: 250،275،300،305،310VAC 5. فئة المنتج: X2
6. نوع المنتج: MPX
7. الفئة المناخية: 40/110/56
8. فئة القابلية للاشتعال السلبية: ب
9. علامة الموافقات الصينية: CQC
10. علامة الموافقات الألمانية: VDE
11. علامة موافقات ENEC: ENEC
12. علامة الموافقات الأمريكية: CUL
13. معيار الاعتماد: IEC60384-14
رقم. | المواد الرئيسية | تخصيص | ملاحظة |
1 | فيلم بولي بروبيلين ممعدن | MPPZAH أو MPPA (5 ~ 12 μm) | - |
2 | خط Zn ، Sn | سبيكة Zn أو Zn و Sn | - |
3 | طرفية | النحاس (سلك نحاسي) (Φ0.55 أو 0.75 مم) | ± 0.05 مم |
4 | مادة مختومة | راتنجات الايبوكسي | UL94-V0 |
5 | حافظة بلاستيكية | PBT | UL94-V0 |
سمات
1.تم تصميم هذا خصيصًا للتطبيقات في المسلسل مع 100Vac-240Vac الرئيسي ، أي مقسم بالسعة ، على سبيل المثال ، عداد الطاقة ، مشغل LED ، إلخ.
2-فيلم البولي بروبلين المعدني
3-خصائص جيدة للشفاء الذاتي ، وتحمل الضغط على الجهد الكهربائي
4. طويلة الاستقرار من السعة
5. خصائص جيدة في بيئة رطبة
6. قدرات ممتازة مقاومة اللهب النشطة والسلبية
مواد البناء والمواد الرئيسية للمنتجات
المواصفات (IEC 60384-14)
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| السعة | ضمن التسامح المحدد | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| عامل التبدد | 0.001 (0.1٪) كحد أقصى. | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| دليل على الجهد | يجب ألا يكون هناك شذوذ | بين المحطات 4.3UR (Vdc) اختبار 60 ثانية. |
| بين المحطة والمرفق UR × 200 ％ + 1500Vac ، 60sec. | ||
| مقاومة العزل | CR ≤ 0.33μF IR ≥ 15000MΩ CR> 0.33μF IR ≥6000s | 100 ± 15 فولت تيار مستمر ، 60 ثانية / 25 أوم |
| متانة الإنهاءات | لا يوجد كسر في الأسلاك ولا ضرر للمكثف | قوة الشد لقوة التحميل النهائية: 1.0 كجم |
قوة الانحناء لقوة الحمل الطرفية: 0.5 كجم | ||
| مقاومة حرارة اللحام | (1) المظهر: لا ضرر مرئي | درجة حرارة اللحام: 260 ± 5 ℃ |
| قابلية اللحام | 95٪ من سطح التعليب | درجة حرارة اللحام: 260 ± 5 ℃ |
| التغير السريع في درجة الحرارة | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي. | درجة حرارة الفئة المنخفضة: -40 درجة مئوية |
| اهتزاز | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي | مدى التردد: 10 ~ 55 هرتز |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| التسلسل المناخي | (1) المظهر: لا ضرر مرئي | حرارة جافة |
البرد | ||
| حالة ثابتة للحرارة رطبة | (1) المظهر: لا ضرر مرئي | + 40 درجة مئوية و 93٪ رطوبة نسبية ، 56 يومًا |
| الشحن والتفريغ | (1) المظهر: لا ضرر مرئي | جهد الاختبار: √2 x URVAC 50 هرتز |
| تَحمُّل | (1) المظهر: لا ضرر مرئي | 1.25 × UR VAC 50 هرتز ، مرة كل ساعة |
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
متطلبات البيئة
1 الامتثال لمتطلبات RoHS.
2 الامتثال لمتطلبات REACH.
3 بدون هالوجين (حسب الحاجة).
4 يرجى الاطلاع على المرفق 2 للحصول على نسخ اختبار Rohs و Reach بواسطة طرف ثالث
مراقبة الجودة
هيكل المنتج
المعايير المرجعية
GB-T2693-2001 (IDT IEC 60384-1-2008) المكثفات الثابتة للاستخدام في المعدات الإلكترونية - الجزء الأول: المواصفات العامة
GB-T14472-1988 المكثفات الثابتة للاستخدام في المعدات الإلكترونية - الجزء 16: المواصفات المقطعية: مكثف تيار مستمر من فيلم البولي بروبيلين الممعدن الثابت
IEC-60384-14-2005 المكثفات الثابتة للاستخدام في المعدات الإلكترونية - الجزء 16: المواصفات المقطعية: مكثف تيار مستمر من فيلم البولي بروبيلين الممعدن الثابت
GB-T 2828.1-2003 إجراءات أخذ العينات للفحص حسب السمات - الجزء 1: مخططات أخذ العينات المفهرسة بواسطة حد جودة القبول (AQL) لفحص كل دفعة (ISO 2859-1: 1999 ، IDT)
