تفاصيل المنتج:
|
| درجة حرارة العمل: | -40 درجة مئوية ~ + 85 درجة مئوية ؛ | مقاومة العزل: | > = 500 متر مكعب ؛ |
|---|---|---|---|
| الجهد Rms لاختبار عزل التيار المتردد: | 50 هرتز 1 دقيقة 2.5 كيلو فولت | عينة: | متوفرة |
| الكلمة الرئيسية: | الاحساس الحالي | درجة حرارة العمل: | -20-70 ℃ |
| نوع المصهر: | أنواع حامل المصهر | مزود الطاقة:: | DC24V ، DC12V ، AC220V |
| إبراز: | مستشعر تيار تأثير القاعة CAB500,مستشعر تيار تأثير القاعة DC24V,مستشعر تيار DC12V Hall Effect |
||

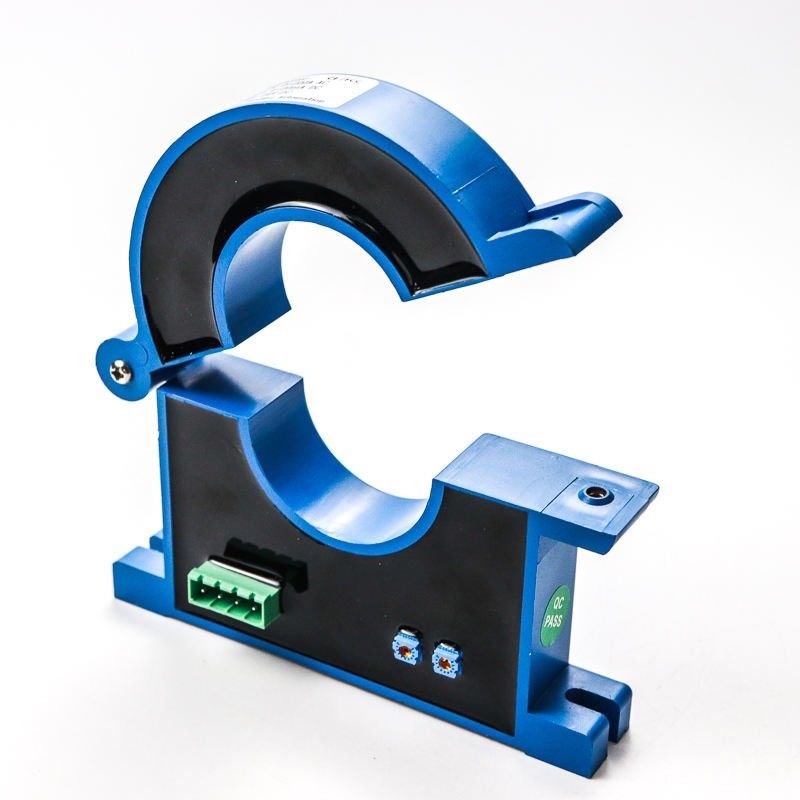

قدرة الحمولة الزائدة القوية مستشعر تأثير القاعة الحالي أداء ديناميكي جيد
صفة مميزة
يعتمد مستشعر التيار CAB500 Series على تقنية Sinomags Active Close Close Loop ،
مع الإخراج الرقمي CANBUS.يمكن استخدامه لقياس التيار المقدر 500A.استخدام تقنية تعويض رقمي مسجلة الملكية.يقدم هذا المنتج أفضل مزيج من الأداء والموثوقية.
خطأ ± 0.2A @ ± <30A ، خطأ ± 0.5A @ ± 100A ؛خطأ ± 1.0A @ ± 100A-300A ؛خطأ ± 1.5A @> ± 300-500A.
التوافق الكهرومغناطيسي العالي ضد بيئة التداخل الكهرومغناطيسي المعقدة.
ممتاز ضد التداخل المغناطيسي.
يمكن نقل الإخراج ، مريحة لتكامل النظام.
فائقة فوق القدرة الحالية
المعاملات الشاملة
درجة حرارة العمل: -40 درجة مئوية ~ + 85 درجة مئوية ؛
مقاومة العزل:> = 500 متر مكعب ؛
جهد Rms لاختبار عزل التيار المتردد 50 هرتز 1 دقيقة 2.5 كيلو فولت الجهد الزائد 24 فولت / 1 دقيقة
جهد التفريغ الكهروستاتيكي 4KV
التركيب | السكك الحديدية القياسية + تثبيت لولب الطائرة |
الأصلي تصنيف الجانب الحالي | 50 ألف ؛ 100 ألف ؛ 200 ألف ؛ 500 ألف ؛ 800A ؛ 1000A ؛ التخصيص |
نطاق القياس الجانبي الأصلي | 100A-1200A |
الإخراج المقدر | 5V؛ DC0 ~ 20mA؛ DC4 ~ 20mA؛ التخصيص |
مزود احتياطي للطاقة | DC12V ، DC24V ، DC ± 12V ، DC ± 15V |
سعة التحميل | خرج الجهد: 5mA ؛ الإخراج الحالي: 6V ؛ |
الخطية | 0.005 |
صحة | 0.01 |
وقت الاستجابة | <200 مللي ثانية |
انحراف درجة الحرارة | ≤ 500PPM / ℃ |
عرض النطاق | DC ~ 20 كيلو هرتز |
استهلاك التيار | ≤ 25 مللي أمبير |
درجة حرارة العمل | -10 ℃ ~ + 70 ℃ |
درجة حرارة التخزين | -25 درجة مئوية ~ + 85 درجة مئوية |
مقاومة ضغط العزل | 2.5 كيلو فولت / 50 هرتز ، 1 دقيقة |
تعويض الجهد | ≤20mvV |
خرج صفر | ≤0.15mA |
دي / دت متابعة | > 50 ألف / الولايات المتحدة |
المعلمات الكهربائية
معامل | رمز | وحدة | تخصيص | الظروف | ||
دقيقة | يكتب | الأعلى | ||||
نطاق القياس الاسمي | IPN | أ | -500 | 500 | ||
مصدر التيار | جامعة كاليفورنيا | الخامس | 7.2 | 12 | 18 | دقة كاملة |
الاستهلاك الحالي @ IP = 0A | IC | مللي أمبير | 26 | جامعة كاليفورنيا = 12 فولت ، تي = 25 درجة مئوية | ||
الاستهلاك الحالي @ IP = 500A | IC | مللي أمبير | 250 | جامعة كاليفورنيا = 12 فولت ، تي = 25 درجة مئوية | ||
دقة خطأ الحساسية | XG | ٪ | -0.5 | 0.5 | = -40 إلى 85 درجة مئوية ؛ | |
الإزاحة = 0A | IOS | أ | ± 0.2 | = -40 إلى 85 درجة مئوية ؛± 3 سيجما | ||
خطأ خطي مع IPN | εL | ٪ | 0.1 | @درجة حرارة الغرفة | ||
معامل درجة الحرارة G | TCG | جزء في المليون / | ||||
