تفاصيل المنتج:
|
| وصف: | مستشعر تأثير القاعة الحالي | جهد التفريغ الكهروستاتيكي: | 4KV |
|---|---|---|---|
| الجهد Rms لاختبار عزل التيار المتردد: | 50 هرتز 1 دقيقة 2.5 كيلو فولت | مقاومة العزل: | > = 500 متر مكعب ؛ |
| نوع المصهر: | أنواع حامل المصهر | الكلمة الرئيسية: | الاحساس الحالي |
| درجة حرارة العمل: | -20-70 ℃ | مزود الطاقة:: | DC24V ، DC12V ، AC220V |
| إبراز: | مستشعر تيار تأثير القاعة المضادة للتداخل,مستشعر تيار تأثير القاعة 100A,مستشعر تأثير القاعة عالي الحساسية |
||

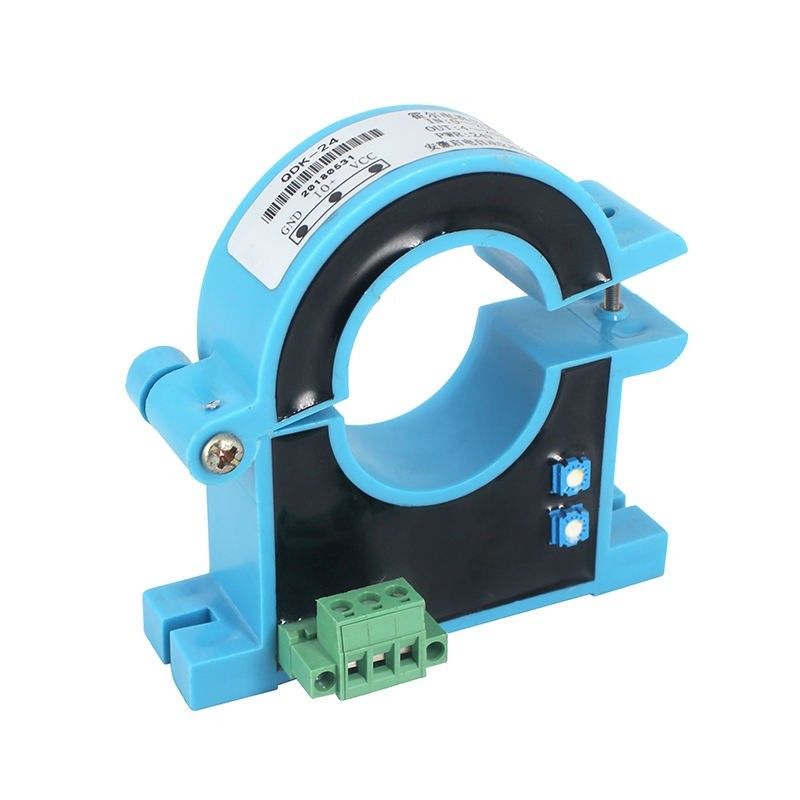

حساسية عالية تأثير القاعة الاستشعار الحالي مضاد للتداخل واستهلاك منخفض للطاقة
مستشعر Hall هو مستشعر مجال مغناطيسي مصنوع وفقًا لتأثير Hall.تأثير هول هو نوع من التأثير الكهرومغناطيسي.تم اكتشاف هذه الظاهرة من قبل هول (AHHall ، 1855-1938) في عام 1879 عندما كان يدرس آلية التوصيل للمعادن.في وقت لاحق ، وجد أن أشباه الموصلات والسوائل الموصلة لها هذا التأثير أيضًا ، وتأثير هول لأشباه الموصلات أقوى بكثير من تأثير المعادن.تُستخدم عناصر القاعة المختلفة المصنوعة من هذه الظاهرة على نطاق واسع في تكنولوجيا الأتمتة الصناعية ، وتكنولوجيا الكشف ومعالجة المعلومات ، وما إلى ذلك.يعتبر تأثير هول طريقة أساسية لدراسة خصائص المواد شبه الموصلة.يمكن أن يحدد معامل هول المقاس بواسطة تجربة تأثير هول معلمات مهمة مثل نوع الموصلية وتركيز الناقل وحركة الناقل لمواد أشباه الموصلات.
مزايا مستشعر القاعة الحالية:
1. حساسية عالية:
تزداد شدة الإشارة المكتشفة أضعف وأضعف ، مما يتطلب تحسين حساسية المستشعر المغناطيسي بشكل كبير.
تشمل التطبيقات أجهزة الاستشعار الحالية ، وأجهزة استشعار الزاوية ، وأجهزة استشعار التروس ، وقياس بيئة الفضاء.
2. استقرار درجة الحرارة:
تتطلب المزيد من مجالات التطبيق أجهزة الاستشعار للعمل في بيئات قاسية بشكل متزايد ؛
يتطلب ذلك أن يكون للمستشعر المغناطيسي استقرار جيد في درجة الحرارة ، وتشمل تطبيقاته الصناعية صناعة إلكترونيات السيارات.
3. مكافحة التدخل:
في العديد من المجالات ، لا يوجد تقييم لبيئة استخدام المستشعر ، لذا فإن المستشعر نفسه مطلوب أن يكون لديه مقاومة جيدة للتداخل.بما في ذلك إلكترونيات السيارات وعدادات المياه وما إلى ذلك.
4. خصائص التردد العالي:
مع تعزيز مجالات التطبيق ، يجب أن يكون تردد تشغيل أجهزة الاستشعار الحالية أعلى وأعلى.تشمل مجالات التطبيق عدادات المياه وصناعة إلكترونيات السيارات وصناعة تسجيل المعلومات.
5. انخفاض استهلاك الطاقة:
تتطلب العديد من المجالات أن يكون المستشعر نفسه منخفضًا للغاية في استهلاك الطاقة ، وذلك لإطالة عمر خدمة المستشعر.
يتم تطبيقه على غرس الرقائق الحيوية المغناطيسية والبوصلة وما إلى ذلك في الجسم.
هذه هي نهاية مشاركة مزايا مستشعر Hall الحالي ، باستثناء تلك المذكورة أعلاه ؛
يحتوي مستشعر Hall الحالي أيضًا على خصائص مقاومة للضغط وعزل حراري جيد وخصائص ممتازة مثبطات اللهب.
|
التركيب
|
السكك الحديدية القياسية + تثبيت لولب الطائرة
|
|
الأصلي تصنيف الجانب الحالي
|
50 ألف ؛ 100 ألف ؛ 200 ألف ؛ 500 ألف ؛
800A ؛ 1000A ؛ التخصيص |
|
نطاق القياس الجانبي الأصلي
|
100A-1200A
|
|
الإخراج المقدر
|
5V؛ DC0 ~ 20mA؛ DC4 ~ 20mA؛ التخصيص
|
|
مزود احتياطي للطاقة
|
DC12V ، DC24V ، DC ± 12V ، DC ± 15V
|
|
سعة التحميل
|
خرج الجهد: 5mA ؛
الإخراج الحالي: 6V ؛ |
|
الخطية
|
0.005
|
|
صحة
|
0.01
|
|
وقت الاستجابة
|
<200 مللي ثانية
|
|
انحراف درجة الحرارة
|
≤ 500PPM / ℃
|
|
عرض النطاق
|
DC ~ 20 كيلو هرتز
|
|
استهلاك التيار
|
≤ 25 مللي أمبير
|
|
درجة حرارة العمل
|
-10 ℃ ~ + 70 ℃
|
|
درجة حرارة التخزين
|
-25 درجة مئوية ~ + 85 درجة مئوية
|
|
مقاومة ضغط العزل
|
2.5 كيلو فولت / 50 هرتز ، 1 دقيقة
|
|
تعويض الجهد
|
≤20mvV
|
|
خرج صفر
|
≤0.15mA
|
|
دي / دت متابعة
|
> 50 ألف / الولايات المتحدة
|
المعلمات الكهربائية
|
معامل |
رمز |
وحدة |
تخصيص |
الظروف |
||
|
دقيقة |
يكتب |
الأعلى |
||||
|
نطاق القياس الاسمي |
IPN |
أ |
-500 |
500 |
||
|
مصدر التيار |
جامعة كاليفورنيا |
الخامس |
7.2 |
12 |
18 |
دقة كاملة |
|
الاستهلاك الحالي @ IP = 0A |
IC |
مللي أمبير |
26 |
جامعة كاليفورنيا = 12 فولت ، تي = 25 درجة مئوية |
||
|
الاستهلاك الحالي @ IP = 500A |
IC |
مللي أمبير |
250 |
جامعة كاليفورنيا = 12 فولت ، تي = 25 درجة مئوية |
||
|
دقة خطأ الحساسية |
XG |
٪ |
-0.5 |
0.5 |
= -40 إلى 85 درجة مئوية ؛ |
|
|
الإزاحة = 0A |
IOS |
أ |
± 0.2 |
= -40 إلى 85 درجة مئوية ؛± 3 سيجما |
||
|
خطأ خطي مع IPN |
εL |
٪ |
0.1 |
@درجة حرارة الغرفة |
||
|
معامل درجة الحرارة G |
TCG |
جزء في المليون / |
||||
مواصفات إخراج CAB-500 CAN
تشير سرعة CANBUS إلى جدول إصدار المنتج ، بروتوكول CANBUS: الإصدار 2.0A / B
يمكن أن مذبذب التسامح: 0.3125٪
ترتيب البايت: endian كبير (Motorola)
يضاف مقاوم إنهاء 120 أوم خارجيًا ، مقاومة CAN الداخلية = 2.4Kohm
|
وصف الرسالة |
يمكن معرف |
اسم |
طول البيانات (بايت) |
نوع الإطار |
نوع إطلاق الرسالة |
وصف الإشارة |
اسم الإشارة |
ابدأ بت |
بت النهاية |
|
IP الحالي (مللي أمبير) |
0x3C2 |
CAB500 |
8 |
اساسي |
رسالة دورية كل 10 مللي ثانية |
قيمة IP: 80000000H = 0mA ، 7FFFFFFFH = - 1 مللي أمبير ، 80000001 س = 1 مللي أمبير |
IP_VALUE |
0 |
31 |
|
b0: معلومات الخطأ (0 = عادي ، 1 = فشل) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1: RxQuality (0-100٪) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
البتات الشاغرة (الإصلاح إلى 0) |
إلغاء التحديد |
40 |
47 |
||||||
|
PCBA Ver |
48 |
55 |
|||||||
|
فيرموير فير |
56 |
63 |
