تفاصيل المنتج:
|
| الأجنة: | خصائص ممتازة مثبطات اللهب | السعة: | 1.0 فائق التوهج |
|---|---|---|---|
| الفولطية: | 250-310 فولت | درجة حرارة التشغيل: | -40 ℃ ～ + 110 ℃ |
| طلب: | الأجهزة المنزلية ، وإمدادات الطاقة ، ومقياس التيار الكهربائي | الوسائط المتاحة: | ورقة البيانات ، الصورة |
| إبراز: | مكثف أمان ذاتي الشفاء X2,مكثف أمان P22.5mm X2,1.0Uf مكثف من مادة البولي بروبيلين الممعدنة |
||

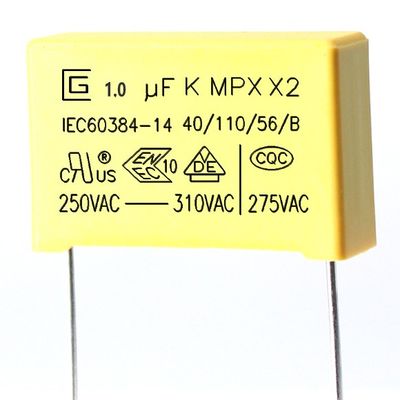

طويل العمر بسبب 1.0 فائق التوهج 105K 275VAC X2 مكثف أمان له خصائص ممتازة مثبطات اللهب
X2 Safety Capacitor.pdf
X مكثف ---- مكثف بولي بروبيلين ممعدن ؛عادةً ما تستخدم المكثفات X غالبًا مكثفات بوليستر ذات مقاومة تموج كبيرة نسبيًا.هذا النوع من المكثفات كبير الحجم ، ولكنه يسمح بشحن وتفريغ فوري كبير ، ومقاومته الداخلية صغيرة بالمقابل.x مكثف يعتمد OPP عالي الجهد (معالجة لف مادة البولي بروبيلين المعدنية) عبوات بلاستيكية مع مربع خارجي وداخل دائري.لا تتمتع المواد المقابلة بأداء كهربائي أفضل فحسب ، بل يمكنها أيضًا تقليل تأثير النبضات عالية التردد بشكل فعال عند توصيلها بالتوازي مع إدخال مصدر الطاقة.تأثير مصدر الطاقة.
العلامات
1. شعار CIGU:
2. السعة: (104 كلفن ، 0.1 درجة فهرنهايت)
3. التسامح السعة: (K) ± 10٪
4. الفولطية المقدرة: 250،275،300،305،310VAC 5. فئة المنتج: X2
6. نوع المنتج: MPX
7. الفئة المناخية: 40/110/56
8. فئة القابلية للاشتعال السلبية: ب
9. علامة الموافقات الصينية: CQC
10. علامة الموافقات الألمانية: VDE
11. علامة موافقات ENEC: ENEC
12. علامة الموافقات الأمريكية: CUL
13. معيار الاعتماد: IEC60384-14
مقدمة عن المنتجات
يتم لف MPX بعازل كهربائي من فيلم البولي بروبلين الممعدن ، والبناء غير الاستقرائي ، وأسلاك الأسلاك النحاسية المعلبة ، وطلاء راتنجات الإيبوكسي المثبط للهب.لديهم ميزات ممتازة للشفاء الذاتي ومثبط جيد للهب وفقًا لـ UL 94-V0
اكتب التطبيق
ستستخدم المنتجات على نطاق واسع لمثبطات التداخل وتطبيقات المكثفات عبر الخط ، وهي مناسبة للاستخدام في المواقف التي لا يؤدي فيها فشل المكثف إلى خطر حدوث صدمة كهربائية.
سمات
1 البناء غير التعريفي
2 مقاومة عالية للرطوبة
3 خاصية الشفاء الذاتي
4 نوع مثبطات اللهب (متوافق مع UL 94V-0)
5 خسارة صغيرة جدا
6 خصائص تردد ودرجة حرارة ممتازة
7 مقاومة عالية للعزل
المواصفات (IEC 60384-14)
|
مسافة الزحف والتخليص الكهربائي |
|
مجال الجهد الكهربائي | المسافة الزحف | التخليص الكهربائي |
|
250VAC ＜ UR≤440VAC |
＞ 4.0 ملم | ＞ 3.0 مم | ||
|
130 فولت تيار متردد ＜ UR≤250VAC |
＞ 3.0 مم | ＞ 2.5 ملم |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| السعة | ضمن التسامح المحدد | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| عامل التبدد | 0.001 (0.1٪) كحد أقصى. | 1 كيلو هرتز ، 1Vrms كحد أقصى.عند 25 |
| دليل على الجهد | يجب ألا يكون هناك شذوذ | بين المحطات 4.3UR (Vdc) اختبار 60 ثانية. |
| بين المحطة والمرفق UR × 200 ％ + 1500Vac ، 60sec. | ||
| مقاومة العزل | CR ≤ 0.33μF IR ≥ 15000MΩ CR> 0.33μF IR ≥6000s | 100 ± 15 فولت تيار مستمر ، 60 ثانية / 25 أوم |
| متانة الإنهاءات | لا يوجد كسر في الأسلاك ولا ضرر للمكثف |
قوة الشد لقوة التحميل النهائية: 1.0 كجم وقت التثبيت: 10 ± 1sec |
|
قوة الانحناء لقوة الحمل الطرفية: 0.5 كجم وقت الانحناء: 4 × 90 |
||
| مقاومة حرارة اللحام |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 5 ± 0.5 ثانية |
| قابلية اللحام | 95٪ من سطح التعليب |
درجة حرارة اللحام: 260 ± 5 ℃ وقت اللحام: 2 ± 0.5 ثانية |
| التغير السريع في درجة الحرارة | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي. |
درجة حرارة الفئة المنخفضة: -40 درجة مئوية درجة حرارة الفئة العليا: 110 درجة مئوية عدد الدورات: 5 المدة t1 = 30 دقيقة |
| اهتزاز | يجب فحص المكثفات بصريًا ويجب ألا يكون هناك أي تلف مرئي |
مدى التردد: 10 ~ 55 هرتز بالطبع: X ، Y ، Z (المحور) ساعتان / محور (إجمالي 6 ساعات) سعة الإزاحة: 0.75 مم |
| عناصر الاختبار | متطلبات الأداء | شروط الاختبار |
| التسلسل المناخي |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
حرارة جافة درجة الحرارة العليا: 110 درجة مئوية مدة أقل: 16 ساعة |
|
بارد درجة الحرارة: -40 درجة مئوية المدة: ساعتان |
||
| حالة ثابتة للحرارة رطبة |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 5٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة (5) دليل على الجهد: عادي |
+ 40 درجة مئوية و 93٪ رطوبة نسبية ، 56 يومًا |
| الشحن والتفريغ |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
جهد الاختبار: √2 x URVAC 50 هرتز الشحن والتفريغ: 0.5 ثانية / الوقت تتكرر لـ 10000 دورة |
| تَحمُّل |
(1) المظهر: لا ضرر مرئي (2) △ C / C: ≤ ± 10٪ من القيمة الأولية (3) DF (tanδ): ≤ 0.008 من القيمة المتزايدة (4) IR: ≥ 50٪ من الحدود المطبقة |
1.25 × UR VAC 50 هرتز ، مرة كل ساعة زيادة إلى 1000VAC لمدة 0.1 ثانية ، 1000 ساعة في درجات الحرارة القصوى |
شروط التخزين
يجب ملاحظة أن قابلية اللحام للأطراف يمكن أن يتم تحديدها عند تخزينها بالكاد في الغلاف الجوي لفترات طويلة
2 لا ينبغي أن يكون موجودًا في درجات حرارة عالية ورطوبة عالية بشكل خاص ، بل يجب أن يخضع للشروط التالية (مع الاحتفاظ بالعبوة الأصلية)
درجة الحرارة: 35 كحد أقصى الرطوبة النسبية: 60٪ كحد أقصى
3 فترة التخزين: الفقد: 12 شهرًا كحد أقصى (من تاريخ التصنيع المحدد على الملصق في حقيبة العبوة)
|
غرض |
المتطلبات المميزة |
طريقة الاختبار والحالة |
||||||
|
الفئة المناخية |
40/110/56 |
|||||||
|
فئة القابلية للاشتعال السلبية |
ب |
|||||||
|
درجة حرارة التشغيل |
-40 ~ + 110 |
|||||||
|
نطاق السعة |
0.0022 درجة فهرنهايت ~ 2.2 درجة فهرنهايت |
|||||||
|
التسامح السعة |
± 10٪ (ك) ، ± 20٪ (م) |
1 كيلو هرتز ، 1.0 فولت ، 25 |
||||||
|
الفولطية |
250V AC / 275V AC / 300V AC / 305V AC / 310V AC |
|||||||
|
عامل التبدد |
1 كيلو هرتز <0.10٪ |
IR≥6000 ثانية |
||||||
|
مقاومة العزل |
C≤0.33 درجة فهرنهايت |
C> 0.33 درجة فهرنهايت |
UR> 100V ، 100VDC ، |
|||||
|
IR≥15000MΩ |
IR≥6000 ثانية |
60 ثانية ، 20 |
||||||
|
تحمل الجهد بين المحطات |
لا يوجد انهيار دائم أو مضة ضوئية |
4.3UR (تيار مستمر) 60 ثانية 25 قطع التيار 10 مللي أمبير |
||||||
|
تحمل الجهد بين المحطات والحالة |
لا يوجد انهيار دائم أو مضة ضوئية |
2UR + 1500 فولت (تيار متردد) 60 ثانية 25 ≥ 2000 فولت (تيار متردد) 25 |
||||||
|
الأعلى.وقت ارتفاع النبض (dv / dt) |
تباعد الرصاص |
|||||||
|
7.5 مم 600 فولت / μs |
10 ملم |
15 ملم |
22.5 ملم |
27.5 ملم |
37.5 مم 100 فولت / μs |
|||
متطلبات البيئة
1 الامتثال لمتطلبات RoHS.
2 الامتثال لمتطلبات REACH.
3 بدون هالوجين (حسب الحاجة).
4 يرجى الاطلاع على المرفق 2 للحصول على نسخ اختبار Rohs و Reach بواسطة طرف ثالث
رقابة جودة
هيكل المنتج
