تفاصيل المنتج:
|
| طلب: | السيارات والطبية والشواء والأجهزة المنزلية وما إلى ذلك. | نظرية: | مستشعر المقاومة |
|---|---|---|---|
| نطاق درجة حرارة: | -50 درجة مئوية ~ + 300 درجة مئوية | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | متوفرة | سلك كابل: | بولي كلوريد الفينيل ، سيليكون ، FEP ، عزل الألياف الزجاجية ، أخرى |
| نوع الحزمة: | من خلال ثقب | تحمل المقاومة:: | ± 0،5٪ ± 1٪ ± 2٪ ± 3٪ ± 5٪ |
| إبراز: | مستشعر درجة حرارة NTC مقاوم للماء,مستشعر درجة حرارة CQC NTC,مستشعر NTC الثرمستور |
||

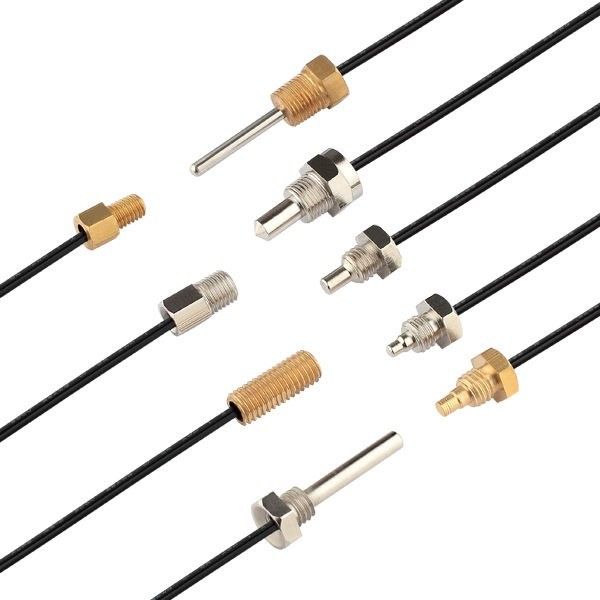

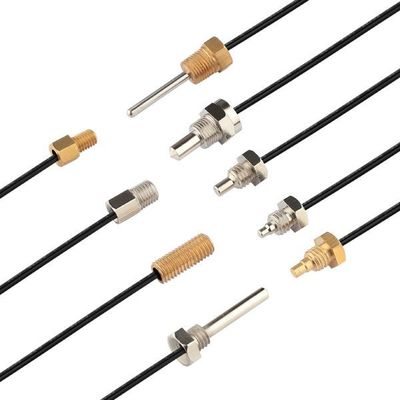

عملية تغليف طبقة مزدوجة مستشعر درجة الحرارة NTC المقاومة للماء لها عزل جيد وسلين
تعتمد درجة حرارة التشغيل وبيئة مستشعر درجة حرارة NTC على الأداء المحدد لعنصره الأساسي وسلك الرصاص:
► الثرمستور NTC المختلف الذي يستخدم في مستشعرات درجة الحرارة NTC مع درجة حرارة التشغيل المختلفة التالية:
رقاقة أو MF52A ، MF51E ، MF55: درجة مقاومة درجة الحرارة 125 درجة مئوية ، درجة الحرارة الفعلية مقاومة درجة 150 درجة
MF58: درجة مقاومة درجة الحرارة 200 ℃ ، درجة الحرارة الفعلية مقاومة درجة 250
MF51: درجة مقاومة درجة الحرارة 200 ℃ ، درجة الحرارة الفعلية مقاومة درجة 250 ℃
خاص MF51: درجة مقاومة درجة حرارة 250 درجة مئوية ، درجة مقاومة درجة حرارة فعلية 300 درجة مئوية
رقاقة غير ملحومة: درجة مقاومة درجة الحرارة 450 درجة مئوية ، درجة الحرارة الفعلية مقاومة درجة 500 درجة مئوية
► بيئة التشغيل
في بيئة درجات الحرارة المرتفعة والرطوبة العالية والتآكل العالي ، نقترح استخدام الثرمستور من النوع المختوم بالزجاج كعنصر أساسي ، وسيكون النوع MF51 أفضل الثرمستور NTC في بيئة الرطوبة العالية.
اعتبارات التصميم وإجراءات مستشعر درجة الحرارة:
1. اختر الشكل وفقًا لتصميم العميل أو تجميع المتطلبات ، وقم بتأكيد الثرمستور.
2. قم بتأكيد عنصر الثرمستور والمواد الأخرى وفقًا لمتطلبات العملاء
3. اختر المقاومة المناسبة وقيمة B والتسامح
4. اختر تكنولوجيا العزل والعزل المقاومة للرطوبة المناسبة لتلبية متطلبات العميل
5. اختر هيكل تغليف مناسب لتلبية متطلبات الأداء لمقاومة الصدمات الميكانيكية
6. تلبية متطلبات العميل الخاصة.
سمات
ثبت الاستقرار والموثوقية ،
حلول فعالة من حيث التكلفة
مجموعة متنوعة من العلب والأنابيب المعدنية والبلاستيكية المصممة لتطبيقات محددة
بوعاء بأنواع مختلفة من الراتينج لحماية جيدة للمستشعر
متوفر مع أنواع خاصة من الكابلات (كبلات ثنائية النواة أو مجدولة بعزل PVC أو السيليكون أو التفلون أو Kynar ، والكابلات المزودة بشاشة وغيرها) والموصلات والمرفقات الأخرى
يوفر حماية جيدة من ظروف البيئة
ثبت قوة الجهد العالي والقوة الديناميكية
مجموعة واسعة من المقاومة / درجة الحرارة ، والخصائص
مصممة لقياس درجة الحرارة والتحكم والتعويض
يكتب | NTC (الثرمستور) مستشعر درجة الحرارة |
نطاق درجة حرارة | -50 ℃ ~ + 300 ℃ ； حسب الطلب |
الدقة | 1٪ ； 5٪ ； 10٪ |
RT (25 ℃) | 1K ； 2K ； 2.2k ； 2.7k 3K ； 5K ； 7K ； 8K ； 12K ； 15K ； 20K ； 25K 30K ； 40K ； 47K ； 50K ； 60K ； 70K 100K 200K 230K ； 250K 470K ； 500K 1000K ； حسب الطلب |
قيمة ب | 3274 3435 3470 3928 3950 3977 4100 ； 4200 4400 حسب الطلب |
دقق في المواد | الفولاذ المقاوم للصدأ SS304 ، الألومنيوم ، النحاس ، البلاستيك ، الايبوكسي ، الزجاج |
التركيب | مشفه ، سطح ، مترابطة ، بلاستيك ، مستقيم ، فيلم ، مخصص |
مادة الأسلاك | أنبوب قابل للتقلص بالحرارة ، أنبوب بولي كلوريد الفينيل ، أنبوب من الألياف الزجاجية ، أنبوب تفلون |
موصل | Molex ； JST ； DuPont ； CWB ； CJT ； U type ； حسب الطلب |
ضد للماء | IP67 ； IP68 |
مزايا وخصائص مستشعر درجة الحرارة التلقائي
(يمكن الوصول إلى أعلى درجة تحمل ± 0.02 ℃) (سنوات معدل الانجراف ≤1 ‰)
اختبار الموثوقية
| عنصر اختبار | قواعد الامتحان | طريقة اختبار | متطلبات الأداء |
| مقاومة الطاقة الصفرية | IEC 60539-1 | اغمر العينات في حمام درجة حرارة ثابتة عند 25 ± 0.005 ℃ ، واختبر مقاومة ثابتة | المقاومة tol ± 1٪ |
| قيمة ب | IEC60539-1 | غمر العينات في حمام درجة حرارة ثابتة عند 25 ، 50 (أو 85) ، واختبر المقاومة الثابتة ، واحسب قيمة B | المقاومة tol ± 1٪ |
| السقوط الحر | IEC60068-2-32 | ارتفاع السقوط: 1.5 ± 0.1 م ، السطح: أسمنت ، مرة واحدة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| عازلة | IEC60539-1 | ضغط 500V على مقاومة العزل لاختبار قذيفة العزل | > 500 ميجا أوم |
| تحمل الجهد | IEC60539-1 | تحمل الجهد: 1500V / AC ، تسرب التيار: 2mA دائم: 60 ثانية | لا ضرر واضح |
| توتر | IEC60068-2-21 | اسحب السرعة المنتظمة في النهاية ، F> 4.0KG (حسب طلب العميل) | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| اهتزاز | س / هبم 108-94 | تردد الاختبار: 10 ~ 500Hz ، التأرجح: 1.2mm التسارع: 30m / s2 الاتجاه X ، Y ، Z الوقت: 8 ساعة / اتجاه | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثبات الرطوبة والحرارة | IEC60068-2-78 | درجة الحرارة: 40 ± 2 ℃ الرطوبة: 92-95٪ RH الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثابت الزمن الحراري | EC60539-1 | انغمس في 25 ماء ، بعد التوازن الحراري ، انغمس في 85 ، المقاومة تصل 63.2٪ ، احسب الوقت الإجمالي | أقل من 10 ثوانٍ |
| تخزين درجة حرارة عالية | IEC60068-2-2 | درجة الحرارة: 125 ℃ ± 5 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| الصدمة الباردة والحرارية | IEC60068-2-14 | -40 ℃ ~ + 125 ℃ T1: 30min مدة الدورة: 1000 | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ندق التجربة | IEC60068-2-77 | التسارع: 250 م / ث 2 النبض الدائم: 6 مللي ثانية مرات الضرب: 1000 وقت التعافي: 2 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| تخزين درجة حرارة منخفضة | IEC60068-2-1 | درجة الحرارة: 40 ± 2 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| رذاذ الملح | IEC60068-2-11 | درجة الحرارة: 35 ± 2 ساعة التجميع: 1.0 مل ~ 2.0 مل الوقت: حدد حسب الطلب الفعلي | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
