تفاصيل المنتج:
|
| نوع الاستشعار: | قياس الحرارة | انتاج |: | جهاز استشعار رقمي رقمي |
|---|---|---|---|
| يكتب: | NTC الثرمستور | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | الدعم | دقة: | 1٪ ~ 5٪ |
| نظرية: | مستشعر المقاومة ، مستشعر المقاومة | طول السلك: | 1 م ، 2 م ، 3 م ، 4 م ، 5 م |
| إبراز: | مستشعر درجة حرارة ROHS NTC,مستشعر درجة حرارة NTC IP67,مستشعر درجة حرارة IP68 المقاوم للماء |
||

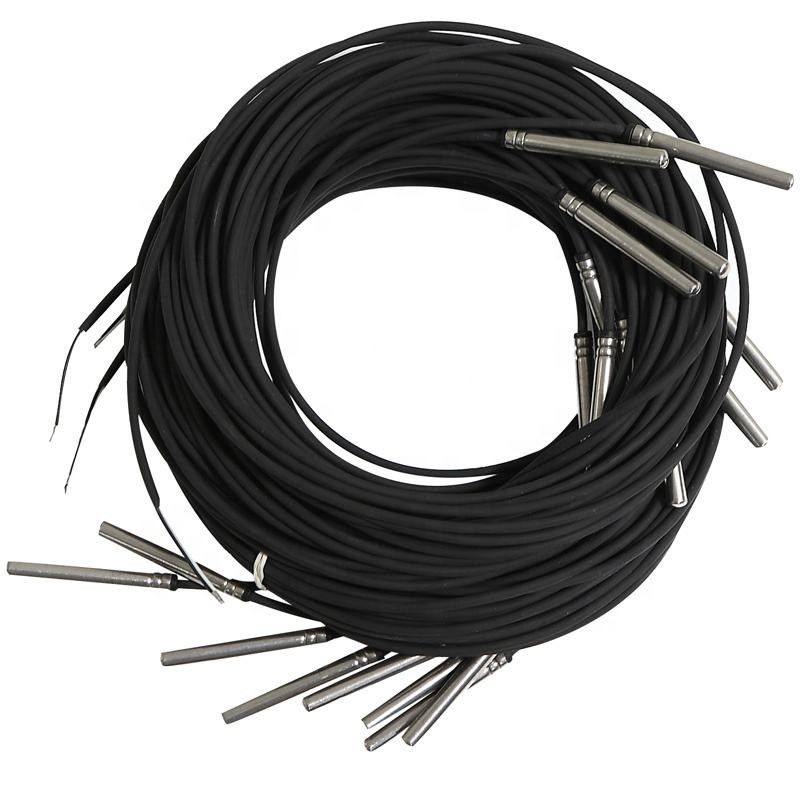

IP67 IP68 مستشعر درجة حرارة مقاوم للماء TPE مستشعر درجة حرارة الثرمستور NTC
مستشعر درجة الحرارة NTC هو أداة قياس درجة الحرارة شائعة الاستخدام.وهي تتكون بشكل عام من الثرمستور NTC ، والمسبار (غلاف معدني أو غلاف بلاستيكي ، وما إلى ذلك ، ورصاص تمديد ، وطرف معدني أو موصل).ميزته الرئيسية هي أن درجة الحرارة ضمن نطاق درجة حرارة العمل - علاقة الجهد هي خط مستقيم.هذا التطوير الثاني لقياس درجة الحرارة وتصميم دائرة التحكم في درجة الحرارة يمكن أن يكمل قياس درجة الحرارة أو تصميم دائرة التحكم في درجة الحرارة دون معالجة خطية ، وتبسيط تصميم الجهاز وتصحيح الأخطاء.
سمات
1. نطاق درجة حرارة تشغيل واسع ، استقرار وموثوقية جيدة.
2. سهولة في التركيب والمعالجة حيث يمكن عمل الختم وفقًا للبيئة والظروف التي يطبقها العميل هناك.
3. يمكن أن يعكس الاختبار الدقيق تغير درجة الحرارة بدقة.
4. مقاومة العزل (MΩ): أكثر من 100MΩ عند DC500V
5. نطاق درجة حرارة العمل (° C): -50 إلى +150
6. معامل التبديد (ميغاواط / درجة مئوية): 1-2 (في الهواء الساكن)
7. ثابت (ث) الزمن الحراري: في غضون 10-20 ثانية (في الهواء)
نطاق تطبيق المنتج:
التحكم في درجة الحرارة ، كنز اليد الدافئة ، أداة التحكم في درجة الحرارة ، درجة حرارة ثابتة داخلية ، مروحة تدفئة ، انتظار الأجهزة المنزلية وقياس درجة حرارة ثابتة.
فيما يتعلق بإنتاج البضائع: وفقًا لمواصفات المتطلبات ، يمكن تخصيص الرسم البياني ، ويتم تخصيص المعلمات والمظهر والطول.
مستشعر درجة الحرارة يستخدم لقياس درجة الحرارة والاستشعار والتحكم في:
• غلايات المياه
• أنظمة التدفئة
• أنظمة التبريد
• المياه وأنظمة المياه المستعملة
• خزانات المياه والزيت
• الأجهزة الاستهلاكية ، ماكينات القهوة
• الأجهزة الصناعية
• أنظمة التدفئة الشمسية
يكتب | NTC (الثرمستور) مستشعر درجة الحرارة |
نطاق درجة حرارة | -50 ℃ ~ + 300 ℃ ； حسب الطلب |
الدقة | 1٪ ； 5٪ ； 10٪ |
RT (25 ℃) | 1K ； 2K ； 2.2k ； 2.7k 3K ； 5K ； 7K ； 8K ； 12K ； 15K ； 20K ； 25K 30K ； 40K ； 47K ； 50K ； 60K ； 70K 100K 200K 230K ； 250K 470K ； 500K 1000K ； حسب الطلب |
قيمة ب | 3274 3435 3470 3928 3950 3977 4100 ； 4200 4400 حسب الطلب |
دقق في المواد | الفولاذ المقاوم للصدأ SS304 ، الألومنيوم ، النحاس ، البلاستيك ، الايبوكسي ، الزجاج |
التركيب | مشفه ، سطح ، مترابطة ، بلاستيك ، مستقيم ، فيلم ، مخصص |
مادة الأسلاك | أنبوب قابل للتقلص بالحرارة ، أنبوب بولي كلوريد الفينيل ، أنبوب من الألياف الزجاجية ، أنبوب تفلون |
موصل | Molex ； JST ； DuPont ； CWB ； CJT ； U type ； حسب الطلب |
ضد للماء | IP67 ； IP68 |
مزايا وخصائص مستشعر درجة الحرارة التلقائي
اختبار الموثوقية
| عنصر اختبار | قواعد الامتحان | طريقة اختبار | متطلبات الأداء |
| مقاومة الطاقة الصفرية | IEC 60539-1 | اغمر العينات في حمام درجة حرارة ثابتة عند 25 ± 0.005 ℃ ، واختبر مقاومة ثابتة | المقاومة tol ± 1٪ |
| قيمة ب | IEC60539-1 | غمر العينات في حمام درجة حرارة ثابتة عند 25 ، 50 (أو 85) ، واختبر المقاومة الثابتة ، واحسب قيمة B | المقاومة tol ± 1٪ |
| السقوط الحر | IEC60068-2-32 | ارتفاع السقوط: 1.5 ± 0.1 م ، السطح: أسمنت ، مرة واحدة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| عازلة | IEC60539-1 | ضغط 500V على مقاومة العزل لاختبار قذيفة العزل | > 500 ميجا أوم |
| تحمل الجهد | IEC60539-1 | تحمل الجهد: 1500V / AC ، تسرب التيار: 2mA دائم: 60 ثانية | لا ضرر واضح |
| توتر | IEC60068-2-21 | اسحب السرعة المنتظمة في النهاية ، F> 4.0KG (حسب طلب العميل) | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| اهتزاز | س / هبم 108-94 | تردد الاختبار: 10 ~ 500Hz ، التأرجح: 1.2mm التسارع: 30m / s2 الاتجاه X ، Y ، Z الوقت: 8 ساعة / اتجاه | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثبات الرطوبة والحرارة | IEC60068-2-78 | درجة الحرارة: 40 ± 2 ℃ الرطوبة: 92-95٪ RH الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثابت الزمن الحراري | EC60539-1 | انغمس في 25 ماء ، بعد التوازن الحراري ، انغمس في 85 ، المقاومة تصل 63.2٪ ، احسب الوقت الإجمالي | أقل من 10 ثوانٍ |
| تخزين درجة حرارة عالية | IEC60068-2-2 | درجة الحرارة: 125 ℃ ± 5 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| الصدمة الباردة والحرارية | IEC60068-2-14 | -40 ℃ ~ + 125 ℃ T1: 30min مدة الدورة: 1000 | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ندق التجربة | IEC60068-2-77 | التسارع: 250 م / ث 2 النبض الدائم: 6 مللي ثانية مرات الضرب: 1000 وقت التعافي: 2 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| تخزين درجة حرارة منخفضة | IEC60068-2-1 | درجة الحرارة: 40 ± 2 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| رذاذ الملح | IEC60068-2-11 | درجة الحرارة: 35 ± 2 ساعة التجميع: 1.0 مل ~ 2.0 مل الوقت: حدد حسب الطلب الفعلي | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
