تفاصيل المنتج:
|
| قيمة المقاومة: | 2 ك ، 2.2 ك ، 4.7 ك ، 5 ك ، 6.8 ك ، 8 ك ، 10 ك ، 20 ك ، 50 ك ، 100 ك الخ. | انتاج |: | جهاز استشعار رقمي رقمي |
|---|---|---|---|
| يكتب: | NTC الثرمستور | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | الدعم | دقة: | 1٪ ~ 5٪ |
| نظرية: | مستشعر المقاومة ، مستشعر المقاومة | الأعلى. تيم التشغيل: | 150 درجة مئوية (حسب تصنيف السلك) |
| إبراز: | مستشعر درجة حرارة NTC عالي الحساسية,مستشعر درجة حرارة NTC سريع الاستجابة,NTC 100k الثرمستور |
||

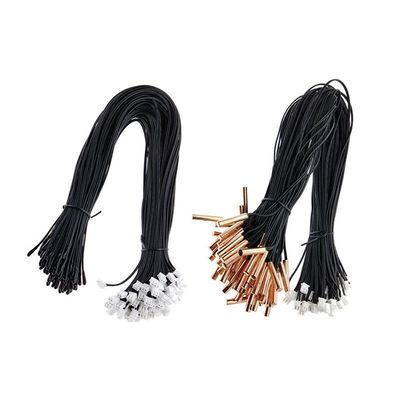

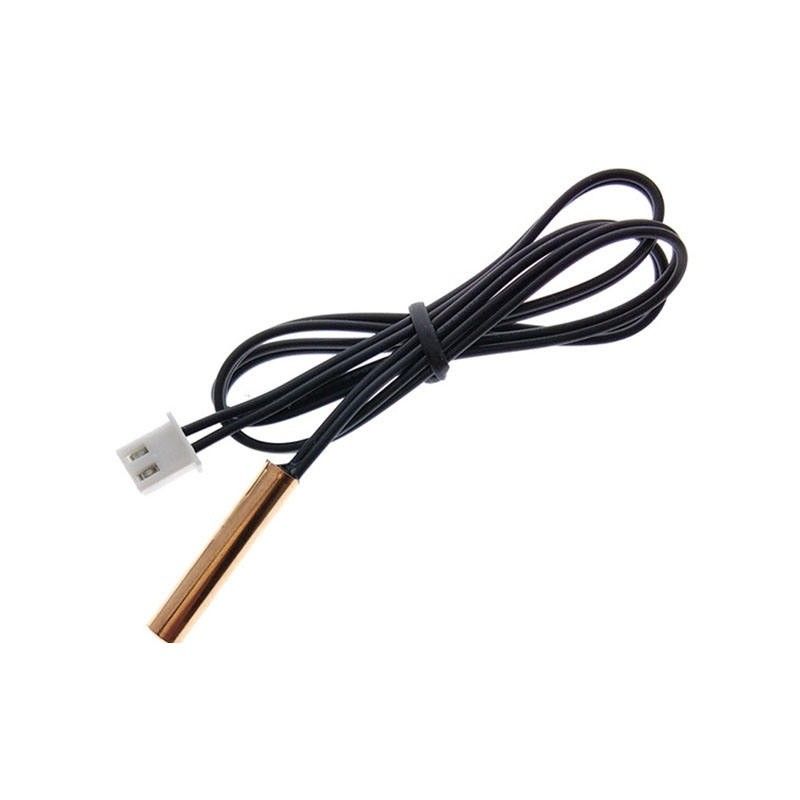

IP67 IP68 مقاوم للماء مستشعر درجة الحرارة حساسية عالية استجابة سريعة
الثرمستور NTC ، قطعة تجميع مسبار (تركيبة).قطعة تجميع (تركيبة) حرارية نهائية تستخدم غلاف الثرمستور وسلك تمديد وأحيانًا موصل.
بناء
بشكل عام ، يتكون من الثرمستور NTC ، مسبار (غلاف معدني أو غلاف بلاستيكي ، إلخ) ، وصلة تمديد ، وطرف أو موصل معدني.
المبدأ
باستخدام الثرمستور NTC تحت قوة قياس معينة ، تنخفض قيمة المقاومة بسرعة مع ارتفاع درجة الحرارة.باستخدام هذه الميزة ، يمكن استخدام الثرمستور NTC لتحديد درجة الحرارة المقابلة عن طريق قياس قيمة المقاومة ، وذلك لتحقيق الغرض من الكشف عن درجة الحرارة والتحكم فيها.
طلب
● مكيفات الهواء ، والثلاجات ، والمجمدات ، وسخانات المياه ، وموزعات المياه ، والسخانات ، وغسالات الصحون ، وخزانات التطهير ، والغسالات ، والمجففات ، والأجهزة المنزلية الأخرى.
● مكيف هواء للسيارات ، مستشعر درجة حرارة الماء ، مستشعر درجة حرارة هواء السحب ، المحرك
● تبديل مصدر الطاقة ، مزود الطاقة غير المنقطع UPS ، محول التردد ، المرجل الكهربائي ، إلخ.
● مرحاض ذكي ، بطانية كهربائية ، إلخ.
سمات
1. نطاق درجة حرارة تشغيل واسع ، استقرار وموثوقية جيدة.
2. سهولة في التركيب والمعالجة حيث يمكن عمل الختم وفقًا للبيئة والظروف التي يطبقها العميل هناك.
3. يمكن أن يعكس الاختبار الدقيق تغير درجة الحرارة بدقة.
4. مقاومة العزل (MΩ): أكثر من 100MΩ عند DC500V
5. نطاق درجة حرارة العمل (° C): -50 إلى +150
6. معامل التبديد (ميغاواط / درجة مئوية): 1-2 (في الهواء الساكن)
7. ثابت (ث) الزمن الحراري: في غضون 10-20 ثانية (في الهواء)
مستشعر درجة الحرارة يستخدم لقياس درجة الحرارة والاستشعار والتحكم في:
• غلايات المياه
• أنظمة التدفئة
• أنظمة التبريد
• المياه وأنظمة المياه المستعملة
• خزانات المياه والزيت
• الأجهزة الاستهلاكية ، ماكينات القهوة
• الأجهزة الصناعية
• أنظمة التدفئة الشمسية
|
يكتب
|
NTC (الثرمستور) مستشعر درجة الحرارة
|
|
نطاق درجة حرارة
|
-50 ℃ ~ + 300 ℃ ； حسب الطلب
|
|
الدقة
|
1٪ ； 5٪ ； 10٪
|
|
RT (25 ℃)
|
1K ； 2K ； 2.2k ； 2.7k 3K ； 5K ； 7K ； 8K ； 12K ； 15K ； 20K ； 25K 30K ； 40K ； 47K ； 50K ； 60K ； 70K 100K 200K 230K ； 250K 470K ； 500K 1000K ； حسب الطلب
|
|
قيمة ب
|
3274 3435 3470 3928 3950 3977 4100 ； 4200 4400 حسب الطلب
|
|
دقق في المواد
|
الفولاذ المقاوم للصدأ SS304 ، الألومنيوم ، النحاس ، البلاستيك ، الايبوكسي ، الزجاج
|
|
التركيب
|
مشفه ، سطح ، مترابطة ، بلاستيك ، مستقيم ، فيلم ، مخصص
|
|
مادة الأسلاك
|
أنبوب قابل للتقلص بالحرارة ، أنبوب بولي كلوريد الفينيل ، أنبوب من الألياف الزجاجية ، أنبوب تفلون
|
|
موصل
|
Molex ； JST ； DuPont ； CWB ； CJT ； U type ； حسب الطلب
|
|
ضد للماء
|
IP67 ； IP68
|
تعتمد درجة حرارة التشغيل وبيئة مستشعر درجة حرارة NTC على الأداء المحدد لعنصره الأساسي وسلك الرصاص:
► الثرمستور NTC المختلف الذي يستخدم في مستشعرات درجة الحرارة NTC مع درجة حرارة التشغيل المختلفة التالية:
رقاقة أو MF52A ، MF51E ، MF55: درجة مقاومة درجة الحرارة 125 درجة مئوية ، درجة الحرارة الفعلية مقاومة درجة 150 درجة
MF58: درجة مقاومة درجة الحرارة 200 ℃ ، درجة الحرارة الفعلية مقاومة درجة 250
MF51: درجة مقاومة درجة الحرارة 200 ℃ ، درجة الحرارة الفعلية مقاومة درجة 250 ℃
خاص MF51: درجة مقاومة درجة حرارة 250 درجة مئوية ، درجة مقاومة درجة حرارة فعلية 300 درجة مئوية
رقاقة غير ملحومة: درجة مقاومة درجة الحرارة 450 درجة مئوية ، درجة الحرارة الفعلية مقاومة درجة 500 درجة مئوية
► بيئة التشغيل
في بيئة درجات الحرارة المرتفعة والرطوبة العالية والتآكل العالي ، نقترح استخدام الثرمستور من النوع المختوم بالزجاج كعنصر أساسي ، وسيكون النوع MF51 أفضل الثرمستور NTC في بيئة الرطوبة العالية.
اعتبارات التصميم وإجراءات مستشعر درجة الحرارة:
1. اختر الشكل وفقًا لتصميم العميل أو تجميع المتطلبات ، وقم بتأكيد الثرمستور.
2. قم بتأكيد عنصر الثرمستور والمواد الأخرى وفقًا لمتطلبات العملاء
3. اختر المقاومة المناسبة وقيمة B والتسامح
4. اختر تكنولوجيا العزل والعزل المقاومة للرطوبة المناسبة لتلبية متطلبات العميل
5. اختر هيكل تغليف مناسب لتلبية متطلبات الأداء لمقاومة الصدمات الميكانيكية
6. تلبية متطلبات العميل الخاصة.
اختبار الموثوقية
| عنصر اختبار | قواعد الامتحان | طريقة اختبار | متطلبات الأداء |
| مقاومة الطاقة الصفرية | IEC 60539-1 | اغمر العينات في حمام درجة حرارة ثابتة عند 25 ± 0.005 ℃ ، واختبر مقاومة ثابتة |
المقاومة tol ± 1٪ |
| قيمة ب | IEC60539-1 | غمر العينات في حمام درجة حرارة ثابتة عند 25 ، 50 (أو 85) ، واختبر المقاومة الثابتة ، واحسب قيمة B |
المقاومة tol ± 1٪ |
| السقوط الحر |
IEC60068-2-32 |
ارتفاع السقوط: 1.5 ± 0.1 م ، السطح: أسمنت ، مرة واحدة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| عازلة |
IEC60539-1 |
ضغط 500V على مقاومة العزل لاختبار قذيفة العزل |
> 500 ميجا أوم |
| تحمل الجهد | IEC60539-1 |
تحمل الجهد: 1500V / AC ، تسرب التيار: 2mA دائم: 60 ثانية |
لا ضرر واضح |
| توتر | IEC60068-2-21 |
اسحب السرعة المنتظمة في النهاية ، F> 4.0KG (حسب طلب العميل) |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| اهتزاز | س / هبم 108-94 | تردد الاختبار: 10 ~ 500Hz ، التأرجح: 1.2mm التسارع: 30m / s2 الاتجاه X ، Y ، Z الوقت: 8 ساعة / اتجاه |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثبات الرطوبة والحرارة | IEC60068-2-78 | درجة الحرارة: 40 ± 2 ℃ الرطوبة: 92-95٪ RH الوقت: 1000 ± 24 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثابت الزمن الحراري | EC60539-1 | انغمس في 25 ماء ، بعد التوازن الحراري ، انغمس في 85 ، المقاومة تصل 63.2٪ ، احسب الوقت الإجمالي |
أقل من 10 ثوانٍ |
| تخزين درجة حرارة عالية | IEC60068-2-2 | درجة الحرارة: 125 ℃ ± 5 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| الصدمة الباردة والحرارية | IEC60068-2-14 |
-40 ℃ ~ + 125 ℃ T1: 30min مدة الدورة: 1000 |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ندق التجربة | IEC60068-2-77 |
التسارع: 250 م / ث 2 النبض الدائم: 6 مللي ثانية مرات الضرب: 1000 وقت التعافي: 2 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| تخزين درجة حرارة منخفضة | IEC60068-2-1 |
درجة الحرارة: 40 ± 2 ℃ الوقت: 1000 ± 24 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| رذاذ الملح | IEC60068-2-11 | درجة الحرارة: 35 ± 2 ساعة التجميع: 1.0 مل ~ 2.0 مل الوقت: حدد حسب الطلب الفعلي |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
