تفاصيل المنتج:
|
| حَشد: | ثابت حسب الموضوع | انتاج |: | جهاز استشعار رقمي رقمي |
|---|---|---|---|
| يكتب: | NTC الثرمستور | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | الدعم | دقة: | 1٪ ~ 5٪ |
| الكلمة الرئيسية: | مستشعر درجة الحرارة NTC | طلب: | تنطبق على وحدة التحكم في درجة الحرارة داخل السيارة |
| إبراز: | 100k أوم NTC الثرمستور,مستشعر درجة حرارة الثرمستور NTC |
||

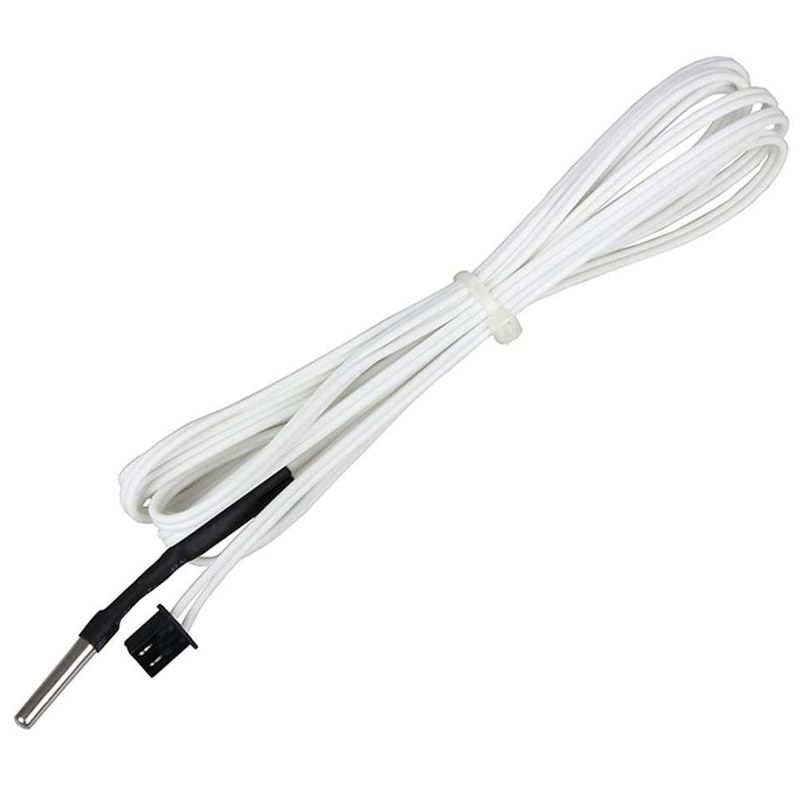

NTC 100K مستشعر درجة حرارة الثرمستور نطاق درجة حرارة تشغيل واسع استقرار وموثوقية جيدة
تحديد
1. قم بالترقية من مسبار درجة الحرارة العادي الأصلي لقياس درجة الحرارة المعرضة مباشرة لدرجة حرارة حزمة المقاومة
قياس.يمكن استخدام أسطوانة قياس درجة الحرارة بقطر 3 مم ، وطولها 15 مم ، مع كتلة التسخين التي تدعم
الحرارية.
2. تم زيادة نطاق قياس درجة الحرارة من -50 ℃ ~ + 250 ℃ إلى -50 ℃ ~ +350 ℃.إنها تساعد كثيرًا في الطباعة بدرجة حرارة عالية
الشعيرة ، ويمكن أن تحل محل درجة الحرارة الحرارية الأصلية من النوع K.إذا دعت الحاجة إلى طباعة فتيل عالي الحرارة ، فإن HT-NTC100K
يوصى بشدة باستخدام الثرمستورات.
3. الإصدار الجديد من الثرمستور لقياس درجة الحرارة HT-NTC100K يعتمد 304 الفولاذ المقاوم للصدأ ، مع درجة الحرارة الداخلية
حزمة لضمان أقصى عمر خدمة مع قياس درجة الحرارة بدقة.
4. الثرمستور HT-NTC100K يستخدم سلكًا أبيض بدرجة حرارة عالية ، والذي يمكنه تحمل درجات حرارة أعلى.ولراحة العملاء ،
تعتمد الأسلاك اتصال الخط ، ويمكن للعميل تمزيق الأسلاك حسب تطبيقه.خط درجات الحرارة المرتفعة هو
ضعف سمكا من غيرها في السوق ، وليس من السهل كسرها.
5. يدعم تخصيص المواصفات المختلفة ، بما في ذلك حجم أسطوانة رأس درجة الحرارة وطول الأسلاك
سمات
1. نطاق درجة حرارة تشغيل واسع ، استقرار وموثوقية جيدة.
2. سهولة في التركيب والمعالجة حيث يمكن عمل الختم وفقًا للبيئة والظروف التي يطبقها العميل هناك.
3. يمكن أن يعكس الاختبار الدقيق تغير درجة الحرارة بدقة.
4. مقاومة العزل (MΩ): أكثر من 100MΩ عند DC500V
5. نطاق درجة حرارة العمل (° C): -50 إلى +150
6. معامل التبديد (ميغاواط / درجة مئوية): 1-2 (في الهواء الساكن)
7. ثابت (ث) الزمن الحراري: في غضون 10-20 ثانية (في الهواء)
مستشعر درجة الحرارة يستخدم لقياس درجة الحرارة والاستشعار والتحكم في:
• غلايات المياه
• أنظمة التدفئة
• أنظمة التبريد
• المياه وأنظمة المياه المستعملة
• خزانات المياه والزيت
• الأجهزة الاستهلاكية ، ماكينات القهوة
• الأجهزة الصناعية
• أنظمة التدفئة الشمسية
|
يكتب
|
NTC (الثرمستور) مستشعر درجة الحرارة
|
|
نطاق درجة حرارة
|
-50 ℃ ~ + 300 ℃ ； حسب الطلب
|
|
الدقة
|
1٪ ； 5٪ ； 10٪
|
|
RT (25 ℃)
|
1K ； 2K ； 2.2k ； 2.7k 3K ； 5K ； 7K ； 8K ； 12K ； 15K ； 20K ； 25K 30K ； 40K ； 47K ； 50K ； 60K ； 70K 100K 200K 230K ； 250K 470K ； 500K 1000K ； حسب الطلب
|
|
قيمة ب
|
3274 3435 3470 3928 3950 3977 4100 ； 4200 4400 حسب الطلب
|
|
دقق في المواد
|
الفولاذ المقاوم للصدأ SS304 ، الألومنيوم ، النحاس ، البلاستيك ، الايبوكسي ، الزجاج
|
|
التركيب
|
مشفه ، سطح ، مترابطة ، بلاستيك ، مستقيم ، فيلم ، مخصص
|
|
مادة الأسلاك
|
أنبوب قابل للتقلص بالحرارة ، أنبوب بولي كلوريد الفينيل ، أنبوب من الألياف الزجاجية ، أنبوب تفلون
|
|
موصل
|
Molex ； JST ； DuPont ； CWB ； CJT ； U type ； حسب الطلب
|
|
ضد للماء
|
IP67 ； IP68
|
تعتمد درجة حرارة التشغيل وبيئة مستشعر درجة حرارة NTC على الأداء المحدد لعنصره الأساسي وسلك الرصاص:
► الثرمستور NTC المختلف الذي يستخدم في مستشعرات درجة الحرارة NTC مع درجة حرارة التشغيل المختلفة التالية:
رقاقة أو MF52A ، MF51E ، MF55: درجة مقاومة درجة الحرارة 125 درجة مئوية ، درجة الحرارة الفعلية مقاومة درجة 150 درجة
MF58: درجة مقاومة درجة الحرارة 200 ℃ ، درجة الحرارة الفعلية مقاومة درجة 250
MF51: درجة مقاومة درجة الحرارة 200 ℃ ، درجة الحرارة الفعلية مقاومة درجة 250 ℃
خاص MF51: درجة مقاومة درجة حرارة 250 درجة مئوية ، درجة مقاومة درجة حرارة فعلية 300 درجة مئوية
رقاقة غير ملحومة: درجة مقاومة درجة الحرارة 450 درجة مئوية ، درجة الحرارة الفعلية مقاومة درجة 500 درجة مئوية
► بيئة التشغيل
في بيئة درجات الحرارة المرتفعة والرطوبة العالية والتآكل العالي ، نقترح استخدام الثرمستور من النوع المختوم بالزجاج كعنصر أساسي ، وسيكون النوع MF51 أفضل الثرمستور NTC في بيئة الرطوبة العالية.
اعتبارات التصميم وإجراءات مستشعر درجة الحرارة:
1. اختر الشكل وفقًا لتصميم العميل أو تجميع المتطلبات ، وقم بتأكيد الثرمستور.
2. قم بتأكيد عنصر الثرمستور والمواد الأخرى وفقًا لمتطلبات العملاء
3. اختر المقاومة المناسبة وقيمة B والتسامح
4. اختر تكنولوجيا العزل والعزل المقاومة للرطوبة المناسبة لتلبية متطلبات العميل
5. اختر هيكل تغليف مناسب لتلبية متطلبات الأداء لمقاومة الصدمات الميكانيكية
6. تلبية متطلبات العميل الخاصة.
اختبار الموثوقية
| عنصر اختبار | قواعد الامتحان | طريقة اختبار | متطلبات الأداء |
| مقاومة الطاقة الصفرية | IEC 60539-1 | اغمر العينات في حمام درجة حرارة ثابتة عند 25 ± 0.005 ℃ ، واختبر مقاومة ثابتة |
المقاومة tol ± 1٪ |
| قيمة ب | IEC60539-1 | غمر العينات في حمام درجة حرارة ثابتة عند 25 ، 50 (أو 85) ، واختبر المقاومة الثابتة ، واحسب قيمة B |
المقاومة tol ± 1٪ |
| السقوط الحر |
IEC60068-2-32 |
ارتفاع السقوط: 1.5 ± 0.1 م ، السطح: أسمنت ، مرة واحدة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| عازلة |
IEC60539-1 |
ضغط 500V على مقاومة العزل لاختبار قذيفة العزل |
> 500 ميجا أوم |
| تحمل الجهد | IEC60539-1 |
تحمل الجهد: 1500V / AC ، تسرب التيار: 2mA دائم: 60 ثانية |
لا ضرر واضح |
| توتر | IEC60068-2-21 |
اسحب السرعة المنتظمة في النهاية ، F> 4.0KG (حسب طلب العميل) |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| اهتزاز | س / هبم 108-94 | تردد الاختبار: 10 ~ 500Hz ، التأرجح: 1.2mm التسارع: 30m / s2 الاتجاه X ، Y ، Z الوقت: 8 ساعة / اتجاه |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثبات الرطوبة والحرارة | IEC60068-2-78 | درجة الحرارة: 40 ± 2 ℃ الرطوبة: 92-95٪ RH الوقت: 1000 ± 24 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثابت الزمن الحراري | EC60539-1 | انغمس في 25 ماء ، بعد التوازن الحراري ، انغمس في 85 ، المقاومة تصل 63.2٪ ، احسب الوقت الإجمالي |
أقل من 10 ثوانٍ |
| تخزين درجة حرارة عالية | IEC60068-2-2 | درجة الحرارة: 125 ℃ ± 5 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| الصدمة الباردة والحرارية | IEC60068-2-14 |
-40 ℃ ~ + 125 ℃ T1: 30min مدة الدورة: 1000 |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ندق التجربة | IEC60068-2-77 |
التسارع: 250 م / ث 2 النبض الدائم: 6 مللي ثانية مرات الضرب: 1000 وقت التعافي: 2 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| تخزين درجة حرارة منخفضة | IEC60068-2-1 |
درجة الحرارة: 40 ± 2 ℃ الوقت: 1000 ± 24 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| رذاذ الملح | IEC60068-2-11 | درجة الحرارة: 35 ± 2 ساعة التجميع: 1.0 مل ~ 2.0 مل الوقت: حدد حسب الطلب الفعلي |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
