تفاصيل المنتج:
|
| إستعمال: | جهاز استشعار درجة الحرارة | انتاج |: | جهاز استشعار رقمي رقمي |
|---|---|---|---|
| يكتب: | NTC الثرمستور | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | الدعم | دقة: | 1٪ ~ 5٪ |
| الكلمة الرئيسية: | مستشعر درجة الحرارة NTC | طلب: | تنطبق على وحدة التحكم في درجة الحرارة داخل السيارة |
| إبراز: | 10 كيلو أوم مستشعر درجة الحرارة,NTC 10 كيلو 3950,مستشعر درجة الحرارة NTC 10K أوم |
||

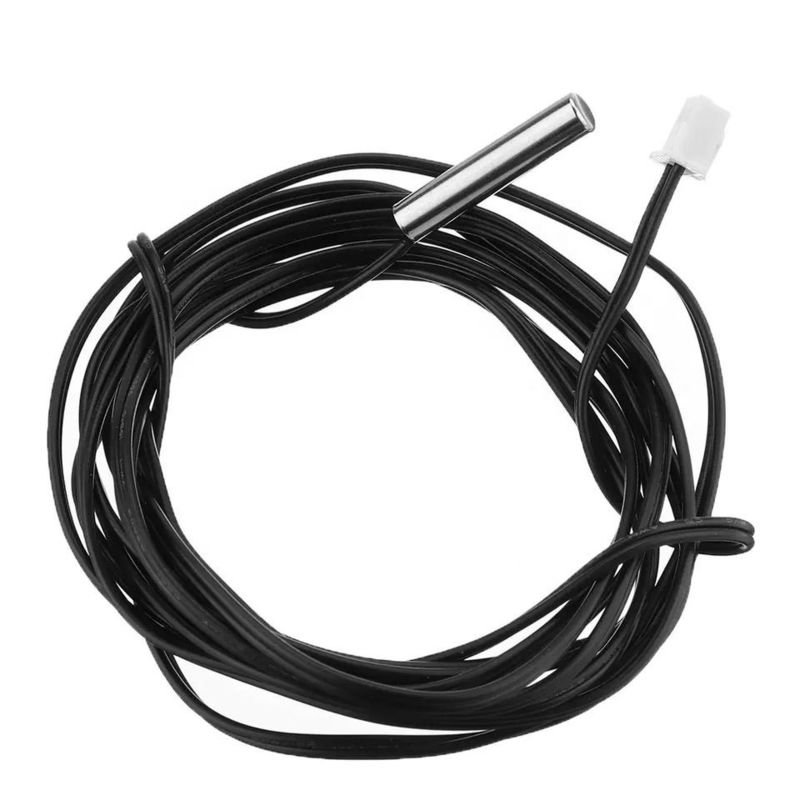

مقاوم للماء NTC 10K 1٪ 3950 دقة الثرمستور مسبار استشعار درجة الحرارة
سمات:
غمد الفولاذ المقاوم للصدأ ومقاوم للماء
نطاق القياس: -20 إلى 105 درجة مئوية
طول السلك: 2 متر
حجم المسبار: 5 × 25 مم
الخرج: 2 سلك
النوع: NTC 10k ± 1٪ 3950
قم بقياس درجات الحرارة البيئية باستخدام لـ ADC و 10k NTC LINK
LINK مقاومة جدول تحويل درجة الحرارة
ثابت ب: 3380 ك- / + 1٪
ثابت التبديد النموذجي 5 ميجا واط / درجة مئوية
عزل المسبار:> 100MOhm
وقت الحفاظ على الجهد الذروة: 2 ثانية ، AC1800V 1mA 2 ثانية
استدامة الإجهاد: 9.8 نيوتن (1 كجم فهرنهايت) لمدة دقيقة واحدة بدون تشوه
تحديد
1. قم بالترقية من مسبار درجة الحرارة العادي الأصلي لقياس درجة الحرارة المعرضة مباشرة لدرجة حرارة حزمة المقاومة
قياس.يمكن استخدام أسطوانة قياس درجة الحرارة بقطر 3 مم ، وطولها 15 مم ، مع كتلة التسخين التي تدعم
الحرارية.
2. تم زيادة نطاق قياس درجة الحرارة من -50 ℃ ~ + 250 ℃ إلى -50 ℃ ~ +350 ℃.إنها تساعد كثيرًا في الطباعة بدرجة حرارة عالية
الشعيرة ، ويمكن أن تحل محل درجة الحرارة الحرارية الأصلية من النوع K.إذا دعت الحاجة إلى طباعة فتيل عالي الحرارة ، فإن HT-NTC100K
يوصى بشدة باستخدام الثرمستورات.
3. الإصدار الجديد من الثرمستور لقياس درجة الحرارة HT-NTC100K يعتمد 304 الفولاذ المقاوم للصدأ ، مع درجة الحرارة الداخلية
حزمة لضمان أقصى عمر خدمة مع قياس درجة الحرارة بدقة.
4. الثرمستور HT-NTC100K يستخدم سلكًا أبيض بدرجة حرارة عالية ، والذي يمكنه تحمل درجات حرارة أعلى.ولراحة العملاء ،
تعتمد الأسلاك اتصال الخط ، ويمكن للعميل تمزيق الأسلاك حسب تطبيقه.خط درجات الحرارة المرتفعة هو
ضعف سمكا من غيرها في السوق ، وليس من السهل كسرها.
5. يدعم تخصيص المواصفات المختلفة ، بما في ذلك حجم أسطوانة رأس درجة الحرارة وطول الأسلاك
تطبيقات مستشعر درجة الحرارة برغي M8 NTC
1. سخان ، دفئا ، مكيفات هواء السيارات ، ثلاجات ، مجمدات ،
2. سخانات المياه ، غلايات الغاز ، الغلايات الكهربائية ، غلايات الغاز المعلقة على الحائط ، موزعات المياه ،
3. محمصة ، فرن ميكروويف ، مجفف هواء ، مقلاة تحميص ، طباخ التعريفي ، لوحة تسخين كهربائية ،
4. مكواة ، جهاز بخار الملابس ، فرد الشعر ، صانع القهوة ، وعاء القهوة ،
6. جهاز طهي الأرز ، التحكم في درجة حرارة الحاضنة ، غلاية البيض ، إلخ.
|
يكتب
|
NTC (الثرمستور) مستشعر درجة الحرارة
|
|
نطاق درجة حرارة
|
-50 ℃ ~ + 300 ℃ ； حسب الطلب
|
|
الدقة
|
1٪ ； 5٪ ； 10٪
|
|
RT (25 ℃)
|
1K ； 2K ； 2.2k ； 2.7k 3K ； 5K ； 7K ； 8K ； 12K ； 15K ； 20K ； 25K 30K ； 40K ； 47K ； 50K ； 60K ； 70K 100K 200K 230K ； 250K 470K ； 500K 1000K ； حسب الطلب
|
|
قيمة ب
|
3274 3435 3470 3928 3950 3977 4100 ； 4200 4400 حسب الطلب
|
|
دقق في المواد
|
الفولاذ المقاوم للصدأ SS304 ، الألومنيوم ، النحاس ، البلاستيك ، الايبوكسي ، الزجاج
|
|
التركيب
|
مشفه ، سطح ، مترابطة ، بلاستيك ، مستقيم ، فيلم ، مخصص
|
|
مادة الأسلاك
|
أنبوب قابل للتقلص بالحرارة ، أنبوب بولي كلوريد الفينيل ، أنبوب من الألياف الزجاجية ، أنبوب تفلون
|
|
موصل
|
Molex ； JST ； DuPont ； CWB ； CJT ； U type ； حسب الطلب
|
|
ضد للماء
|
IP67 ； IP68
|
مزايا وخصائص مستشعر درجة الحرارة التلقائي
اختبار الموثوقية
| عنصر اختبار | قواعد الامتحان | طريقة اختبار | متطلبات الأداء |
| مقاومة الطاقة الصفرية | IEC 60539-1 | اغمر العينات في حمام درجة حرارة ثابتة عند 25 ± 0.005 ℃ ، واختبر مقاومة ثابتة |
المقاومة tol ± 1٪ |
| قيمة ب | IEC60539-1 | غمر العينات في حمام درجة حرارة ثابتة عند 25 ، 50 (أو 85) ، واختبر المقاومة الثابتة ، واحسب قيمة B |
المقاومة tol ± 1٪ |
| السقوط الحر |
IEC60068-2-32 |
ارتفاع السقوط: 1.5 ± 0.1 م ، السطح: أسمنت ، مرة واحدة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| عازلة |
IEC60539-1 |
ضغط 500V على مقاومة العزل لاختبار قذيفة العزل |
> 500 ميجا أوم |
| تحمل الجهد | IEC60539-1 |
تحمل الجهد: 1500V / AC ، تسرب التيار: 2mA دائم: 60 ثانية |
لا ضرر واضح |
| توتر | IEC60068-2-21 |
اسحب السرعة المنتظمة في النهاية ، F> 4.0KG (حسب طلب العميل) |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| اهتزاز | س / هبم 108-94 | تردد الاختبار: 10 ~ 500Hz ، التأرجح: 1.2mm التسارع: 30m / s2 الاتجاه X ، Y ، Z الوقت: 8 ساعة / اتجاه |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثبات الرطوبة والحرارة | IEC60068-2-78 | درجة الحرارة: 40 ± 2 ℃ الرطوبة: 92-95٪ RH الوقت: 1000 ± 24 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ثابت الزمن الحراري | EC60539-1 | انغمس في 25 ماء ، بعد التوازن الحراري ، انغمس في 85 ، المقاومة تصل 63.2٪ ، احسب الوقت الإجمالي |
أقل من 10 ثوانٍ |
| تخزين درجة حرارة عالية | IEC60068-2-2 | درجة الحرارة: 125 ℃ ± 5 ℃ الوقت: 1000 ± 24 ساعة | لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| الصدمة الباردة والحرارية | IEC60068-2-14 |
-40 ℃ ~ + 125 ℃ T1: 30min مدة الدورة: 1000 |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| ندق التجربة | IEC60068-2-77 |
التسارع: 250 م / ث 2 النبض الدائم: 6 مللي ثانية مرات الضرب: 1000 وقت التعافي: 2 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| تخزين درجة حرارة منخفضة | IEC60068-2-1 |
درجة الحرارة: 40 ± 2 ℃ الوقت: 1000 ± 24 ساعة |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
| رذاذ الملح | IEC60068-2-11 | درجة الحرارة: 35 ± 2 ساعة التجميع: 1.0 مل ~ 2.0 مل الوقت: حدد حسب الطلب الفعلي |
لا ضرر واضح ، R25 △ R / R≤ ± 1٪ |
