تفاصيل المنتج:
|
| Storage Temp. درجة الحرارة التخزين. Range نطاق: | -40 درجة مئوية ~ + 125 درجة مئوية | Operating Temp. درجة الحرارة التشغيل. Range نطاق: | -25 درجة مئوية ~ + 125 درجة مئوية |
|---|---|---|---|
| المواد الرئيسية: | ورقة البيانات | ميزة: | مثالي للتطبيق عبر الخط |
| يعدل أو يكيف: | نعم ، تقديم خدمات نموذجية | نوع الحزمة: | من خلال ثقب |
| طلب: | لتطبيقات التيار المتردد ، ارتفاع الجهد | بحجم: | حجم مخصص |
| إبراز: | مكثف أمان Y1 مخصص,مكثف أمان Y1 560K,مكثف 400 VAC مخصص |
||

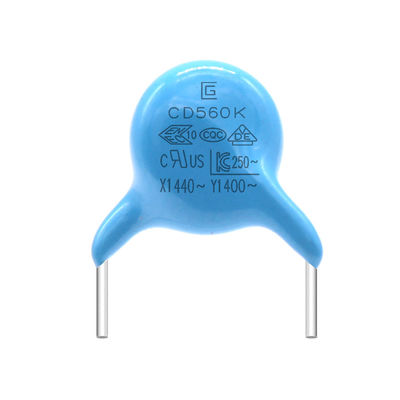

مكثفات التيار المتردد عالية المقاومة Voltag 560K 400VAC Y1 التي مرت وامتثلت للسلامة
مكثفات Y1 هي مكثفات متصلة عبر سلكين لخط الطاقة والأرض (LE ، NE) ، عادةً في أزواج.بناءً على قيود تيار التسرب ، يجب ألا تكون قيمة مكثف Y كبيرة جدًا.بشكل عام ، يكون المكثف X هو المستوى uF ، والمكثف Y هو المستوى nF.يمنع مكثف X تداخل الوضع التفاضلي ، ويكبح مكثف Y1 تداخل الوضع الشائع.
Y1 مكثف أمان .pdf
سمات
1 معيار أمان معترف به لتطبيقات التيار المتردد.
حجم المنتج ، فعالة من حيث التكلفة الامتثال راتنجات الايبوكسي.
2 تحمل الضغط الزائد.
3 قدرات ممتازة لمقاومة اللهب النشطة والسلبية.
4 تعتبر المكثفات المعترف بها بمعيار الأمان مثالية للاستخدام في الخط الجانبي ، اقتران الهوائي ، التوافق مع Acriss.
مزايا
1.لدينا جميع نماذج المواد ، نوفر لك الوقت في البحث عنها ، وننصحك بالمواد إذا كنت بحاجة.
2. مع نفس جودة المنتجات ، يمكننا أن نقدم لك أفضل الأسعار.استفسارات ما بعد البيع ، سوف نقدم خدمة جيدة ، مثل تحديث حالة المنتج ، والدعم الفني وما إلى ذلك (24 ساعة عبر الإنترنت)
3. لدينا مخزون كثيرة ، وعادة ما يكون وقت التسليم قصير.
مدى التطبيق:
تحويل التردد
تقسيم التردد وغيرها من التيار المتردد
دوائر نبضية كبيرة
خاصة دوائر مقسم تردد الصوت بمتطلبات دقة عالية
|
غرض |
تخصيص |
طريقة الاختبار والحالة |
||||||||||||||||
|
درجة الحرارة ركوب الدراجات
|
مظهر |
لا يوجد عيب ملحوظ |
يجب إدخال المكثف في غرفة الاختبار ، ويجب أن يتعرض لظروف درجة الحرارة كما هو موضح في الجدول في 5 دورات. المعالجة المسبقة: يوضع المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم يوضع في حالة الغرفة لمدة 24 ± ساعتين قبل القياس الأولي. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في ظروف الغرفة.
|
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1000MΩ دقيقة | |||||||||||||||||
|
رطوبة (تحت ثابت ولاية) |
مظهر |
لم يتم وضع علامة خلل |
اضبط المكثف على 500 ± 12 ساعة عند 40 ± 2 ℃ في 95 ± 3٪ RH. المعالجة المسبقة: يجب وضع المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم وضعه في حالة الغرفة لمدة 24 ± 2 ساعة قبل القياس الأولي. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في حالة الغرفة. |
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1500MΩ دقيقة | |||||||||||||||||
|
عازل قوة |
لكل بند 8 |
|||||||||||||||||
|
اختبار الحياة |
مظهر |
لم يتم وضع علامة خلل |
استخدم جهدًا مقداره 500 فولت تيار متردد ، باستثناء أنه مرة واحدة كل ساعة يتم زيادة الجهد إلى 1000 فولت ، تيار متردد لمدة 0.1 ثانية ، يجب الحفاظ عليه لمدة 1000 ± 48 ساعة عند 125 ± 2. المعالجة المسبقة: يجب تخزين المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم وضعه في حالة الغرفة لمدة 24 ± 2H قبل القياسات الأولية. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في حالة الغرفة. |
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1500MΩ دقيقة | |||||||||||||||||
جهد المنتج ، المادة ، الجدول المرجعي للحجم
| رمز المنتج والحجم | تصنيف جهد التيار المتردد | خاصية درجة الحرارة | السعة المقدرة | تحمل السعة | الحجم (مم) | |||
| د ماكس | تي ماكس | ف ± 0.8 | د ± 0.05 | |||||
| Q065B □□ 100 كيلو أوم | 400 فولت من التيار المتردد |
(ب) |
10pF |
ك |
6.5 | 4.5 | 10 | 0.55 |
| Q065B □□ 150 كيلو □ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 220 كيلو □ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 330 ك □ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 470K □ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 560K □ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 620K □ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 820K □ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B □□ 101 كيلو □ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B □□ 221K □ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B □□ 331K □ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B □□ 471K □ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B □□ 561K □ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B □□ 681K □ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B □□ 821K □ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B □□ 102K □ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E □□ 471K □ |
(هـ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E □□ 561K □ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E □□ 681K □ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E □□ 821K □ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E □□ 102K □ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E □□ 152 م □ | 1500pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E □□ 222 م □ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E □□ 332 م □ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F □□ 102 م □ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F □□ 152 م □ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F □□ 222 م □ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F □□ 332 م □ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
المواصفات وطريقة الاختبار
|
غرض |
تخصيص |
طريقة الاختبار والحالة |
|||||||||||||
|
الدفع في الأفق.يتراوح |
-40 درجة مئوية ~ + 125 درجة مئوية | ||||||||||||||
|
درجة الحرارة التشغيل.يتراوح |
-25 درجة مئوية ~ + 125 درجة مئوية | ||||||||||||||
|
|
المظهر له |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
درجة حرارة.20 ± 2 ℃ |
|||||||||||||
|
عامل التبدد |
ب ، هـ: 2.5٪ كحد أقصى |
|
|||||||||||||
|
|
10000 متر مكعب |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
ب: -10 ~ + 10٪ |
|
|||||||||||||
عملية الإنتاج
