تفاصيل المنتج:
|
| Storage Temp. درجة الحرارة التخزين. Range نطاق: | -40 درجة مئوية ~ + 125 درجة مئوية | Operating Temp. درجة الحرارة التشغيل. Range نطاق: | -25 درجة مئوية ~ + 125 درجة مئوية |
|---|---|---|---|
| مادة: | سيراميك | سمات: | عمر خدمة طويل |
| يعدل أو يكيف: | تقديم خدمات العينة | الكلمة الرئيسية: | Y مكثف أمان |
| صفقة: | من خلال ثقب | التطبيقات: | المدنية والعامة والسيارات |
| إبراز: | Y1 Safety Capacitor 400VAC,Civil Y1 Safety Capacitor,332M Capacitor |
||

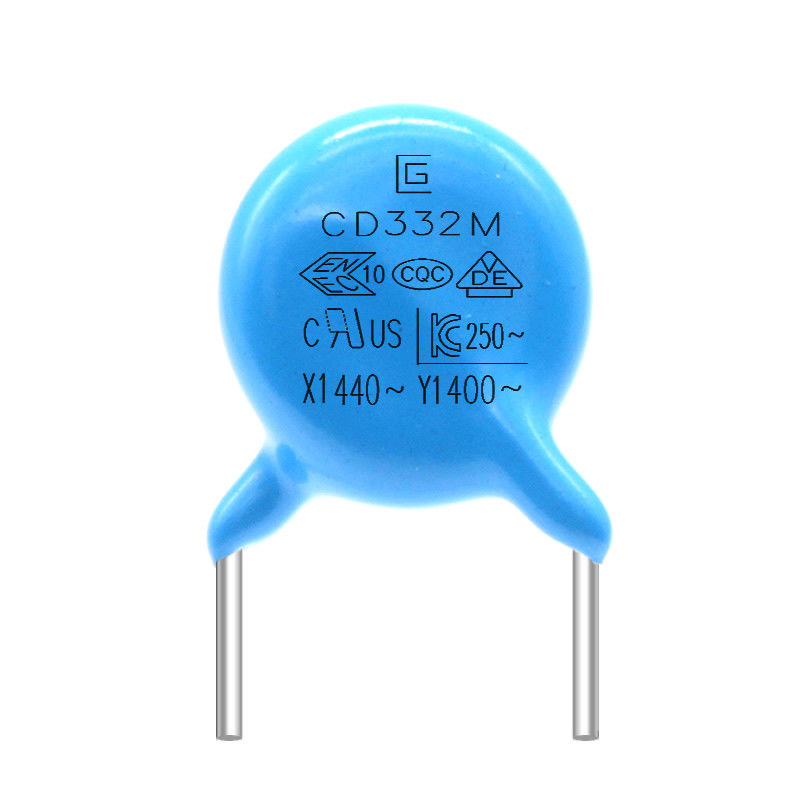

استقرار عالي 332M 400VAC Y1 مكثف أمان عالي التردد فقدان صغير
الميزات والتطبيقات:
إنه مطلي براتنج إيبوكسي مثبط للهب ، يتوافق مع معايير UL94V-0
تم تصميم مكثفات الأقراص الخزفية خصيصًا لتطبيقات التيار المتردد وتفي بمتطلبات السلامة لمختلف وكالات معايير السلامة
تعتبر مكثفات DCF من النوع مثالية للاستخدام في قمع التداخل الكهرومغناطيسي والاتصال بشبكة الإمداد وتجاوز الخط وتوصيل الهوائي عبر الخط وتطبيق الحماية المزدوجة
مزايا
1. لدينا جميع نماذج المواد ، مما يوفر لك الوقت في البحث عن الحصن وننصحك بالمواد إذا كنت بحاجة.
2. مع نفس المنتجات عالية الجودة ، يمكننا أن نقدم لك أفضل الأسعار.
3. لدينا مخزون كثير ، وعادة ما يكون وقت التسليم قصير.
توجد بعض العناصر المتغيرة في الدائرة ، مثل المحاثات والمكثفات وما إلى ذلك. هذه العناصر المتغيرة عمومًا يمكنها فقط إحداث أو تقليل التغيير النسبي (أو التقليل) للكمية الجيبية للتردد المقابل لها.على سبيل المثال ، عند تشغيل المفتاح ، سيتغير التيار المتردد بشكل متكرر بين Y1 و Y2 ، وسيولد المجال الكهرومغناطيسي المتولد في هذا الوقت (مجال مغناطيسي مشابه للضوء المنبعث من مصدر الضوء) بشكل طبيعي قوة بين الأسلاك
|
غرض |
تخصيص |
طريقة الاختبار والحالة |
||||||||||||||||
|
درجة الحرارة ركوب الدراجات
|
مظهر |
لا يوجد عيب ملحوظ |
يجب إدخال المكثف في غرفة الاختبار ، ويجب أن يتعرض لظروف درجة الحرارة كما هو موضح في الجدول في 5 دورات. المعالجة المسبقة: يوضع المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم يوضع في حالة الغرفة لمدة 24 ± ساعتين قبل القياس الأولي. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في ظروف الغرفة.
|
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1000MΩ دقيقة | |||||||||||||||||
|
رطوبة (تحت ثابت ولاية) |
مظهر |
لم يتم وضع علامة خلل |
اضبط المكثف على 500 ± 12 ساعة عند 40 ± 2 ℃ في 95 ± 3٪ RH. المعالجة المسبقة: يجب وضع المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم وضعه في حالة الغرفة لمدة 24 ± 2 ساعة قبل القياس الأولي. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في حالة الغرفة. |
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1500MΩ دقيقة | |||||||||||||||||
|
عازل قوة |
لكل بند 8 |
|||||||||||||||||
|
اختبار الحياة |
مظهر |
لم يتم وضع علامة خلل |
استخدم جهدًا مقداره 500 فولت تيار متردد ، باستثناء أنه مرة واحدة كل ساعة يتم زيادة الجهد إلى 1000 فولت ، تيار متردد لمدة 0.1 ثانية ، يجب الحفاظ عليه لمدة 1000 ± 48 ساعة عند 125 ± 2. المعالجة المسبقة: يجب تخزين المكثف عند 125 ± 2 ℃ لمدة ساعة واحدة ، ثم وضعه في حالة الغرفة لمدة 24 ± 2H قبل القياسات الأولية. بعد المعالجة: يجب تخزين المكثف لمدة 24 ± 2 ساعة في حالة الغرفة. |
|||||||||||||||
|
السعة يتغيرون |
ب: ± 10٪ كحد أقصى E: ± 20٪ كحد أقصى F: ± 30٪ كحد أقصى |
|||||||||||||||||
|
مدافع |
B ، E: 5.0٪ كحد أقصى المتوقع: 7.0٪ كحد أقصى |
|||||||||||||||||
|
IR |
1500MΩ دقيقة | |||||||||||||||||
جهد المنتج ، المادة ، الجدول المرجعي للحجم
| رمز المنتج والحجم | تصنيف جهد التيار المتردد | خاصية درجة الحرارة | السعة المقدرة | تحمل السعة | الحجم (مم) | |||
| د ماكس | تي ماكس | ف ± 0.8 | د ± 0.05 | |||||
| Q065B □□ 100 كيلو أوم | 400 فولت من التيار المتردد |
(ب) |
10pF |
ك |
6.5 | 4.5 | 10 | 0.55 |
| Q065B □□ 150 كيلو □ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 220 كيلو □ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 330 ك □ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 470K □ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 560K □ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 620K □ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B □□ 820K □ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B □□ 101 كيلو □ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B □□ 221K □ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B □□ 331K □ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B □□ 471K □ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B □□ 561K □ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B □□ 681K □ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B □□ 821K □ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B □□ 102K □ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E □□ 471K □ |
(هـ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E □□ 561K □ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E □□ 681K □ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E □□ 821K □ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E □□ 102K □ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E □□ 152 م □ | 1500pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E □□ 222 م □ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E □□ 332 م □ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F □□ 102 م □ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F □□ 152 م □ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F □□ 222 م □ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F □□ 332 م □ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
المواصفات وطريقة الاختبار
|
غرض |
تخصيص |
طريقة الاختبار والحالة |
|||||||||||||
|
الدفع في الأفق.يتراوح |
-40 درجة مئوية ~ + 125 درجة مئوية | ||||||||||||||
|
درجة الحرارة التشغيل.يتراوح |
-25 درجة مئوية ~ + 125 درجة مئوية | ||||||||||||||
|
|
المظهر له |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
درجة حرارة.20 ± 2 ℃ |
|||||||||||||
|
عامل التبدد |
ب ، هـ: 2.5٪ كحد أقصى |
|
|||||||||||||
|
|
10000 متر مكعب |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
ب: -10 ~ + 10٪ |
|
|||||||||||||
