تفاصيل المنتج:
|
| طلب: | حجم صغير ، قوة عالية ، قدرة قوية على قمع التيار الزائد | تصنيع OEM: | نعم |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 ℃ ~ 200 ℃ | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | متوفرة | تكنولوجيا: | تكوين الكربون |
| نوع الحزمة: | من خلال ثقب | نوع المورد: | الشركة المصنعة الأصلية ، ODM |
| إبراز: | المقاوم الحراري NTC صغير الحجم,30D15 NTC المقاوم الحراري,NTC نوع الثرمستور |
||

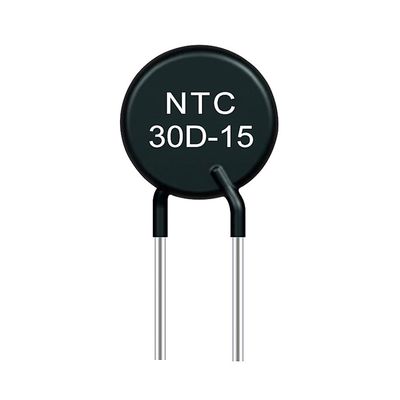

مقاوم حراري صغير الحجم 30D15 NTC له قابلية لحام ممتازة ومقاومة لحام
NTCs هي ظاهرة الثرمستور والمواد ذات معامل درجة حرارة سالب ، حيث تقل المقاومة بشكل كبير مع زيادة درجة الحرارة.المادة عبارة عن سيراميك أشباه الموصلات ، وهو مصنوع من أكاسيد معدنية أو أكثر مثل المنغنيز والنحاس والسيليكون والكوبالت والحديد والنيكل والزنك ، وما إلى ذلك ، بعد الخلط والتشكيل والتلبيد بشكل كامل.يمكن تحويله إلى ثرمستور بمعامل درجة حرارة سالب.تختلف مقاومتها وثوابتها باختلاف تكوين المواد ، وجو التكلس ، ودرجة حرارة التلبيد ، والحالة الهيكلية.في الوقت الحاضر ، هناك مواد الثرمستور غير أكسيد NTC مثل كربيد السيليكون ، سيلينيد القصدير ، ونتريد التنتالوم.لقد مر تطوير الثرمستور NTC بعملية طويلة.في عام 1834 ، اكتشف العلماء لأول مرة معامل درجة الحرارة السالب لكبريتيد الفضة.في عام 1930 ، اكتشف العلماء أن أكسيد النحاس وأكسيد النحاس لهما أيضًا معامل درجة حرارة سالب ، ونجحوا في تطبيقه على دائرة تعويض درجة الحرارة لأجهزة الطيران.بعد ذلك ، نظرًا للتطور المستمر لتكنولوجيا الترانزستور ، أحرزت الأبحاث حول الثرمستورات أيضًا تقدمًا كبيرًا.تم تطوير الثرمستورات NTC في عام 1960 وتستخدم على نطاق واسع في مجالات قياس درجة الحرارة والتحكم في درجة الحرارة وتعويض درجة الحرارة.يتراوح نطاق قياسه بشكل عام من -10 درجة مئوية إلى + 300 درجة مئوية ، ويبدأ أيضًا من -200 درجة مئوية إلى +10 درجة مئوية
الميزة الرئيسية
1.حجم صغير ، بدون خيوط ، سرعة استجابة سريعة ، مساحة صغيرة تشغلها المعدات الإلكترونية ،
2. باستخدام عملية الطلاء الكهربائي بثلاث طبقات ، فهي تتمتع بقدرة ممتازة على اللحام ومقاومة اللحام ، ومناسبة للحام الموجي ولحام إعادة التدفق ، ومناسبة للتركيب السطحي عالي الكثافة وعالي السرعة.
| نموذج | تصنيفها صفر القوة | ماكس الدولة الحالية (أ) | المتبقية المقاومة (Ω) | ب 25/85 (ك) | الوقت المناسب ثابت (ق) | تبديد |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| ثلاثي الأبعاد - 13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15 د -13 | 15 | 3 | 0.488 | 3100 | ||
| 16 د - 13 | 16 | 3 | 0.454 | 3100 | ||
| 18 د -13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25 د - 13 | 25 | 2 | 0.625 | 3200 | ||
| 30 د -13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47 د -13 | 47 | 2 | 1.091 | 3200 | ||
| 50 د -13 | 50 | 2 | 1.161 | 3200 |
المواصفات الفنية
قطر الجسم Φ40mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5 / 40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3 / 28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5 / 25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8 / 20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10 / 19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر الجسم Φ45mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5 / 50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2 / 40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5 / 30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10 / 24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر الجسم Φ50mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5 / 60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1 / 56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3 / 40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5 / 35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8 / 32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10 / 27 | 10 | 3200 | 27 | 0.03 | 6800 |
عملية المنتج
