تفاصيل المنتج:
|
| اسم: | سطح جبل NTC الثرمستور | طلب: | موثوقية عالية |
|---|---|---|---|
| تصنيع OEM: | نعم | درجة حرارة التشغيل: | -40 ℃ ~ 200 ℃ |
| عينة: | متوفرة | تكنولوجيا: | تكوين الكربون |
| نوع الحزمة: | من خلال ثقب | الوسائط المتاحة: | ورقة البيانات ، الصورة |
| إبراز: | 25D15 SMD NTC الثرمستور,الثرمستور SMD NTC صغير الحجم,NTC SMD الثرمستور |
||

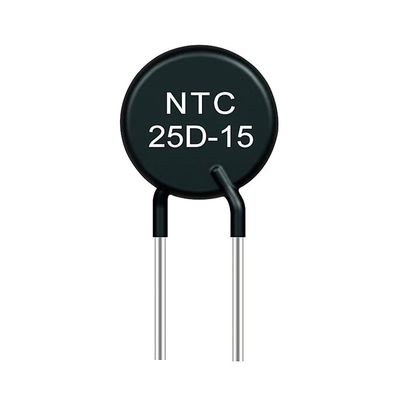

حياة طويلة وموثوقية عالية 25D15 NTC المقاوم الحراري قدرة قوية لقمع تيار تصاعد
الميزة الرئيسية
1.حجم صغير ، بدون خيوط ، سرعة استجابة سريعة ، مساحة صغيرة تشغلها المعدات الإلكترونية ،
2. باستخدام عملية الطلاء الكهربائي بثلاث طبقات ، فهي تتمتع بقدرة ممتازة على اللحام ومقاومة اللحام ، ومناسبة للحام الموجي ولحام إعادة التدفق ، ومناسبة للتركيب السطحي عالي الكثافة وعالي السرعة.
التطبيقات:
يمكن تركيبها في دوائر الطاقة الخاصة بـ:
• امدادات الطاقة والمحولات
• إمدادات طاقة غير منقطعة
• مصابيح موفرة للطاقة
• كوابح إلكترونية
• حماية الفتيل لأنواع المصابيح المختلفة
• بعض أنواع السخانات
• لدوائر الطاقة الأعلى اسأل عن MF73
و MF74 سلسلة من مثبطات زيادة التيار.
| نموذج | تصنيفها صفر القوة | ماكس الدولة الحالية (أ) | المتبقية المقاومة (Ω) | ب 25/85 (ك) | الوقت المناسب ثابت (ق) | تبديد |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| ثلاثي الأبعاد - 13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15 د -13 | 15 | 3 | 0.488 | 3100 | ||
| 16 د - 13 | 16 | 3 | 0.454 | 3100 | ||
| 18 د -13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25 د - 13 | 25 | 2 | 0.625 | 3200 | ||
| 30 د -13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47 د -13 | 47 | 2 | 1.091 | 3200 | ||
| 50 د -13 | 50 | 2 | 1.161 | 3200 |
المواصفات الفنية
قطر الجسم Φ40mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5 / 40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3 / 28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5 / 25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8 / 20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10 / 19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر الجسم Φ45mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5 / 50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2 / 40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5 / 30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10 / 24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر الجسم Φ50mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5 / 60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1 / 56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3 / 40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5 / 35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8 / 32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10 / 27 | 10 | 3200 | 27 | 0.03 | 6800 |
عملية المنتج
احتياطات لاستخدام الثرمستور NTC
1. انتبه إلى درجة حرارة عمل الثرمستور NTC.
لا تستخدم الثرمستورات NTC خارج نطاق درجة حرارة التشغيل.درجة حرارة التشغيل للسلسلة φ5 ، φ7 ، φ9 ، φ11 هي -40 ~ + 150 درجة مئوية ؛درجة حرارة التشغيل لسلسلة φ13 ، φ15 ، φ20 هي -40 ~ + 200 درجة مئوية.
2. يرجى الانتباه إلى استخدام الثرمستور NTC بشرط الطاقة المقدرة.
القدرة القصوى المقدرة لكل مواصفات هي: φ5-0.7W ، φ7-1.2W ، φ9-1.9W ، φ11-2.3W ، φ13-3W ، φ15-3.5W ، φ20-4W.
3. احتياطات للاستخدام في درجات حرارة عالية وبيئة رطوبة عالية.
إذا كان من الضروري استخدام الثرمستور في بيئة ذات درجة حرارة عالية ورطوبة عالية ، فاستخدم الثرمستور من نوع الغلاف واستخدم غلافًا واقيًا لتعريض الجزء المغلق للبيئة (الماء والرطوبة) والجزء الافتتاحي من لن يتلامس الغمد مباشرة مع الماء والبخار.
4. لا يمكن استخدامها في الغازات الضارة والبيئة السائلة.
لا تستخدمه في بيئة الغازات المسببة للتآكل أو في بيئة يتعرض فيها للكهارل أو المياه المالحة أو الأحماض أو القلويات أو المذيبات العضوية.
5. حماية الأسلاك.
لا تقم بشد السلك وثنيه بشكل مفرط ، ولا تستخدم الاهتزازات والصدمات والضغط المفرط.
6. الابتعاد عن تسخين المكونات الإلكترونية.
تجنب تركيب المكونات الإلكترونية المعرضة للحرارة حول الثرمستور من نوع الطاقة NTC.يوصى باستخدام منتجات ذات خيوط أعلى في الجزء العلوي من الساق المثنية.
