تفاصيل المنتج:
|
| طلب: | سرعة الاستجابة السريعة | تصنيع OEM: | نعم |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 ℃ ~ 200 ℃ | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | متوفرة | تكنولوجيا: | تكوين الكربون |
| نوع الحزمة: | من خلال ثقب | نوع المورد: | الشركة المصنعة الأصلية ، ODM |
| إبراز: | 20D15 NTC المقاوم الحراري,OEM NTC المقاوم الحراري,درجة الحرارة السلبية الثرمستور |
||

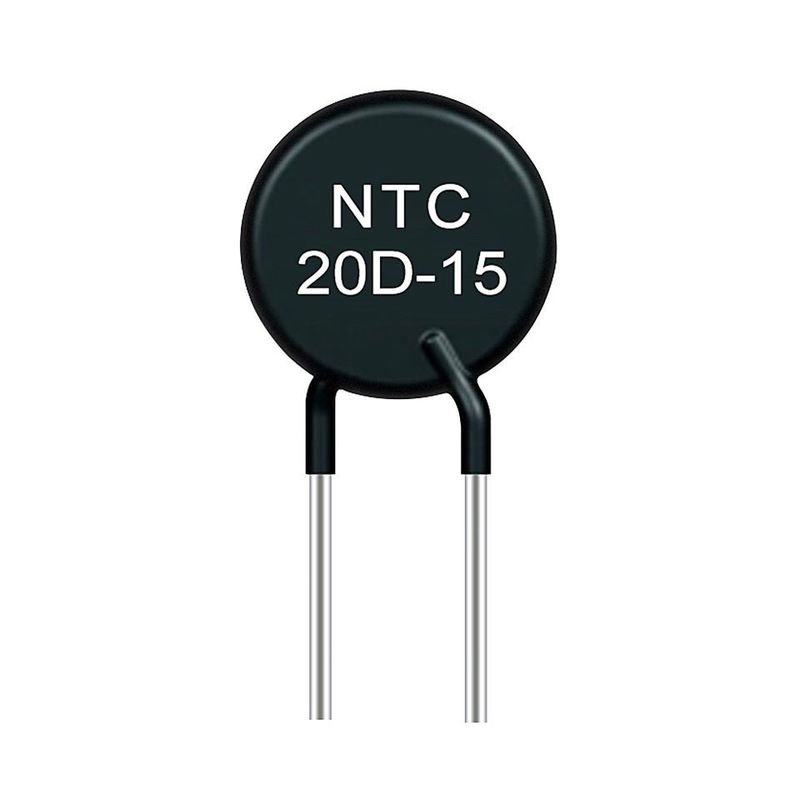

سرعة الاستجابة السريعة 20D15 NTC المقاوم الحراري لديه قابلية لحام ممتازة ومقاومة لحام
NTC هو اختصار لمعامل درجة الحرارة السلبية ، مما يعني معامل درجة حرارة سالب ، ويشير عمومًا إلى مواد أو مكونات أشباه الموصلات ذات معامل درجة حرارة سالب كبير.الثرمستور NTC هو ترمستور ذو معامل درجة حرارة سالبة.وهي مصنوعة من أكاسيد المعادن مثل المنغنيز والكوبالت والنيكل والنحاس كمواد رئيسية ، ويتم تصنيعها بواسطة تكنولوجيا السيراميك.تتمتع جميع مواد أكسيد المعادن هذه بخصائص أشباه الموصلات ، لأنها تشبه تمامًا مواد أشباه الموصلات مثل الجرمانيوم والسيليكون من حيث الموصلية.عندما تكون درجة الحرارة منخفضة ، يكون عدد الموجات الحاملة (الإلكترونات والثقوب) في مواد الأكسيد هذه صغيرًا ، وبالتالي تكون قيمة مقاومتها عالية ؛مع زيادة درجة الحرارة ، يزداد عدد الموجات الحاملة ، وبالتالي تقل قيمة المقاومة.نطاق التباين من الثرمستور NTC في درجة حرارة الغرفة هو 100 ~ 1000000 أوم ، ومعامل درجة الحرارة هو -2٪ ~ -6.5٪.يمكن استخدام الثرمستورات NTC على نطاق واسع في قياس درجة الحرارة والتحكم في درجة الحرارة وتعويض درجة الحرارة وما إلى ذلك.
استخدامات الثرمستورات NTC:
1. تعويض درجة حرارة الترانزستورات والدوائر المتكاملة والمذبذبات البلورية في معدات الاتصالات المتنقلة
2. استشعار درجة حرارة البطارية القابلة لإعادة الشحن
3. تعويض درجة حرارة شاشات الكريستال السائل
4. تعويض درجة الحرارة والاستشعار لمعدات الصوت في السيارة (CD ، MD ، موالف)
5. تعويض درجة الحرارة للدوائر المختلفة
6. قمع التيار الزائد في تحويل التيار الكهربائي ودائرة إمداد الطاقة
| نموذج | تصنيفها صفر القوة | ماكس الدولة الحالية (أ) | المتبقية المقاومة (Ω) | ب 25/85 (ك) | الوقت المناسب ثابت (ق) | تبديد |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| ثلاثي الأبعاد - 13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15 د -13 | 15 | 3 | 0.488 | 3100 | ||
| 16 د - 13 | 16 | 3 | 0.454 | 3100 | ||
| 18 د -13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25 د - 13 | 25 | 2 | 0.625 | 3200 | ||
| 30 د -13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47 د -13 | 47 | 2 | 1.091 | 3200 | ||
| 50 د -13 | 50 | 2 | 1.161 | 3200 |
المواصفات الفنية
قطر الجسم Φ40mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5 / 40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3 / 28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5 / 25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8 / 20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10 / 19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر الجسم Φ45mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5 / 50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2 / 40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5 / 30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10 / 24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر الجسم Φ50mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5 / 60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1 / 56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3 / 40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5 / 35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8 / 32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10 / 27 | 10 | 3200 | 27 | 0.03 | 6800 |
عملية المنتج
