تفاصيل المنتج:
|
| الكلمة الرئيسية: | مستشعر تيار DC ذو تأثير هول | الجهد الزائد: | 24 فولت / 1 دقيقة |
|---|---|---|---|
| جهد التفريغ الكهروستاتيكي: | 4KV | الجهد Rms لاختبار عزل التيار المتردد: | 50 هرتز 1 دقيقة 2.5 كيلو فولت |
| عينة: | متوفرة | نوع المصهر: | أنواع حامل المصهر |
| درجة حرارة العمل: | -20-70 ℃ | مزود الطاقة:: | DC24V ، DC12V ، AC220V |
| إبراز: | مستشعر تيار تأثير القاعة سريع الاستجابة,مستشعر تأثير القاعة الحالي 4KV,تأثير قاعة مستشعر التيار المستمر |
||

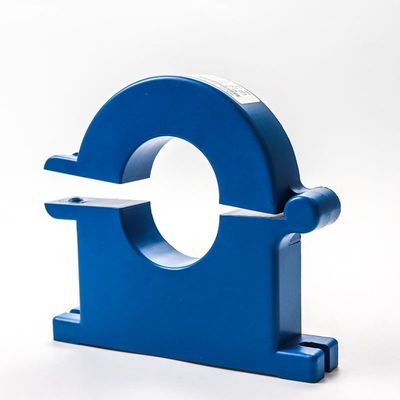

مستشعر تيار تأثير القاعة سريع الاستجابة صغير الحجم خفيف الوزن سهل التركيب
مستشعر Hall هو مستشعر مجال مغناطيسي مصنوع وفقًا لتأثير Hall.تأثير هول هو نوع من التأثير الكهرومغناطيسي.تم اكتشاف هذه الظاهرة من قبل هول (AHHall ، 1855-1938) في عام 1879 عندما كان يدرس آلية التوصيل للمعادن.في وقت لاحق ، وجد أن أشباه الموصلات والسوائل الموصلة لها هذا التأثير أيضًا ، وتأثير هول لأشباه الموصلات أقوى بكثير من تأثير المعادن.تُستخدم عناصر القاعة المختلفة المصنوعة من هذه الظاهرة على نطاق واسع في تكنولوجيا الأتمتة الصناعية ، وتكنولوجيا الكشف ومعالجة المعلومات ، وما إلى ذلك.يعتبر تأثير هول طريقة أساسية لدراسة خصائص المواد شبه الموصلة.يمكن أن يحدد معامل هول المقاس بواسطة تجربة تأثير هول معلمات مهمة مثل نوع الموصلية وتركيز الناقل وحركة الناقل لمواد أشباه الموصلات.
صفة مميزة
يعتمد مستشعر التيار CAB500 Series على تقنية Sinomags Active Close Close Loop ،
مع الإخراج الرقمي CANBUS.يمكن استخدامه لقياس التيار المقدر 500A.استخدام تقنية تعويض رقمي مسجلة الملكية.يقدم هذا المنتج أفضل مزيج من الأداء والموثوقية.
خطأ ± 0.2A @ ± <30A ، خطأ ± 0.5A @ ± 100A ؛خطأ ± 1.0A @ ± 100A-300A ؛خطأ ± 1.5A @> ± 300-500A.
التوافق الكهرومغناطيسي العالي ضد بيئة التداخل الكهرومغناطيسي المعقدة.
ممتاز ضد التداخل المغناطيسي.
يمكن نقل الإخراج ، مريحة لتكامل النظام.
فائقة فوق القدرة الحالية
المعاملات الشاملة
درجة حرارة العمل: -40 درجة مئوية ~ + 85 درجة مئوية ؛
مقاومة العزل:> = 500 متر مكعب ؛
جهد Rms لاختبار عزل التيار المتردد 50 هرتز 1 دقيقة 2.5 كيلو فولت الجهد الزائد 24 فولت / 1 دقيقة
جهد التفريغ الكهروستاتيكي 4KV
|
التركيب
|
السكك الحديدية القياسية + تثبيت لولب الطائرة
|
|
الأصلي تصنيف الجانب الحالي
|
50 ألف ؛ 100 ألف ؛ 200 ألف ؛ 500 ألف ؛
800A ؛ 1000A ؛ التخصيص |
|
نطاق القياس الجانبي الأصلي
|
100A-1200A
|
|
الإخراج المقدر
|
5V؛ DC0 ~ 20mA؛ DC4 ~ 20mA؛ التخصيص
|
|
مزود احتياطي للطاقة
|
DC12V ، DC24V ، DC ± 12V ، DC ± 15V
|
|
سعة التحميل
|
خرج الجهد: 5mA ؛
الإخراج الحالي: 6V ؛ |
|
الخطية
|
0.005
|
|
صحة
|
0.01
|
|
وقت الاستجابة
|
<200 مللي ثانية
|
|
انحراف درجة الحرارة
|
≤ 500PPM / ℃
|
|
عرض النطاق
|
DC ~ 20 كيلو هرتز
|
|
استهلاك التيار
|
≤ 25 مللي أمبير
|
|
درجة حرارة العمل
|
-10 ℃ ~ + 70 ℃
|
|
درجة حرارة التخزين
|
-25 درجة مئوية ~ + 85 درجة مئوية
|
|
مقاومة ضغط العزل
|
2.5 كيلو فولت / 50 هرتز ، 1 دقيقة
|
|
تعويض الجهد
|
≤20mvV
|
|
خرج صفر
|
≤0.15mA
|
|
دي / دت متابعة
|
> 50 ألف / الولايات المتحدة
|
المعلمات الكهربائية
|
معامل |
رمز |
وحدة |
تخصيص |
الظروف |
||
|
دقيقة |
يكتب |
الأعلى |
||||
|
نطاق القياس الاسمي |
IPN |
أ |
-500 |
500 |
||
|
مصدر التيار |
جامعة كاليفورنيا |
الخامس |
7.2 |
12 |
18 |
دقة كاملة |
|
الاستهلاك الحالي @ IP = 0A |
IC |
مللي أمبير |
26 |
جامعة كاليفورنيا = 12 فولت ، تي = 25 درجة مئوية |
||
|
الاستهلاك الحالي @ IP = 500A |
IC |
مللي أمبير |
250 |
جامعة كاليفورنيا = 12 فولت ، تي = 25 درجة مئوية |
||
|
دقة خطأ الحساسية |
XG |
٪ |
-0.5 |
0.5 |
= -40 إلى 85 درجة مئوية ؛ |
|
|
الإزاحة = 0A |
IOS |
أ |
± 0.2 |
= -40 إلى 85 درجة مئوية ؛± 3 سيجما |
||
|
خطأ خطي مع IPN |
εL |
٪ |
0.1 |
@درجة حرارة الغرفة |
||
|
معامل درجة الحرارة G |
TCG |
جزء في المليون / |
||||
مواصفات إخراج CAB-500 CAN
تشير سرعة CANBUS إلى جدول إصدار المنتج ، بروتوكول CANBUS: الإصدار 2.0A / B
يمكن أن مذبذب التسامح: 0.3125٪
ترتيب البايت: endian كبير (Motorola)
يضاف مقاوم إنهاء 120 أوم خارجيًا ، مقاومة CAN الداخلية = 2.4Kohm
|
وصف الرسالة |
يمكن معرف |
اسم |
طول البيانات (بايت) |
نوع الإطار |
نوع إطلاق الرسالة |
وصف الإشارة |
اسم الإشارة |
ابدأ بت |
بت النهاية |
|
IP الحالي (مللي أمبير) |
0x3C2 |
CAB500 |
8 |
اساسي |
رسالة دورية كل 10 مللي ثانية |
قيمة IP: 80000000H = 0mA ، 7FFFFFFFH = - 1 مللي أمبير ، 80000001 س = 1 مللي أمبير |
IP_VALUE |
0 |
31 |
|
b0: معلومات الخطأ (0 = عادي ، 1 = فشل) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1: RxQuality (0-100٪) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
البتات الشاغرة (الإصلاح إلى 0) |
إلغاء التحديد |
40 |
47 |
||||||
|
PCBA Ver |
48 |
55 |
|||||||
|
فيرموير فير |
56 |
63 |
