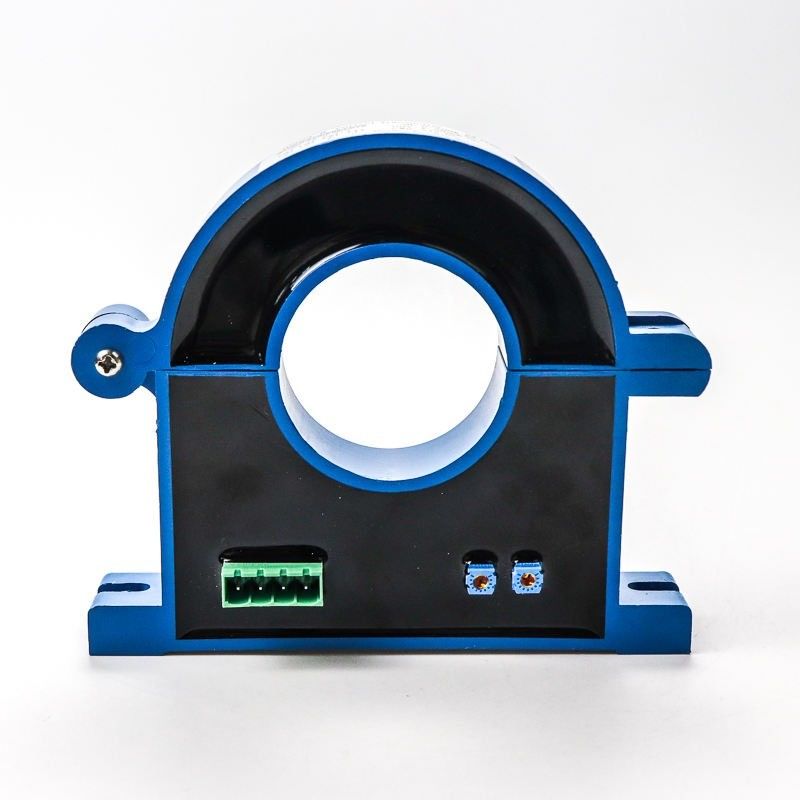

تأثير القاعة الخطية الجيدة لعرض النطاق الترددي الحالي للاستجابة السريعة

عرض النطاق الترددي الحالي لتأثير القاعة الخطية والاستجابة السريعة


مستشعر Hall الحالي هو مستشعر مجال مغناطيسي مصنوع وفقًا لتأثير Hall.لها وضعان للعمل ، حلقة مفتوحة (مباشرة) وحلقة مغلقة (توازن مغناطيسي).ميزة مستشعر هول التضخيم المباشر هي أن شكل الدائرة بسيط والتكلفة منخفضة نسبيًا ؛العيب هو أن الدقة والخطية ضعيفان ، ووقت الاستجابة بطيء ، وانحراف درجة الحرارة كبير.من أجل التغلب على أوجه القصور ، ظهر مستشعر تيار هول مغلق (توازن مغناطيسي).يُعرف مستشعر تيار Hall ذو الحلقة المغلقة أيضًا باسم مستشعر تيار القاعة ذي التدفق الصفري.وهي تتألف من دائرة أولية وحلقة مغناطيسية وعنصر هول.يتألف من ملفات ثانوية ، ومكبرات صوت ، وما إلى ذلك. عندما يتركز التدفق المغناطيسي الناتج عن IP الأساسي الحالي في الدائرة المغناطيسية من خلال النواة المغناطيسية عالية الجودة ، يتم تثبيت عنصر Hall في فجوة الهواء لاكتشاف التدفق المغناطيسي ، و يتم إخراج تيار التعويض العكسي من خلال لف الملف متعدد الدورات على النواة المغناطيسية.يتم استخدامه لتعويض التدفق المغناطيسي الناتج عن الجانب IP الأساسي ، بحيث يتم الاحتفاظ بالتدفق المغناطيسي في الدائرة المغناطيسية دائمًا عند الصفر.بعد المعالجة بواسطة دائرة خاصة ، يمكن لطرف خرج المستشعر إخراج التغيير الحالي الذي يعكس بدقة تيار الجانب الأساسي.يتمتع مستشعر تيار Hall ذو الحلقة المغلقة بالعديد من المزايا مثل وقت الاستجابة القصير وتردد التشغيل العالي وسعة التحميل الزائد القوية والعزلة العالية.


نظرًا لمزاياها العديدة ، يضمن مستشعر تيار Hall التشغيل الآمن والموثوق لمنتج العاكس من خلال الكشف الدقيق والتحكم في التيارات الكبيرة ، بحيث يمكن للعاكس التعامل مع الظروف غير الطبيعية في الوقت المناسب أثناء الإخراج بشكل طبيعي.تم تحسين موثوقية محول التردد ، وتحسين جودة أمان محول التردد.لذلك ، أصبحت مزايا مستشعر تيار Hall في العاكس أكثر وضوحًا ، وأصبح جزءًا لا غنى عنه في صناعة العاكس.

المعلمات الكهربائية



معامل	رمز	وحدة	تخصيص			الظروف
			دقيقة	يكتب	الأعلى
نطاق القياس الاسمي	IPN	أ	-500		500
مصدر التيار	جامعة كاليفورنيا	الخامس	7.2	12	18	دقة كاملة
الاستهلاك الحالي @ IP = 0A	IC	مللي أمبير		26		جامعة كاليفورنيا = 12 فولت ، تي = 25 درجة مئوية
الاستهلاك الحالي @ IP = 500A	IC	مللي أمبير		250		جامعة كاليفورنيا = 12 فولت ، تي = 25 درجة مئوية
دقة خطأ الحساسية	XG	٪	-0.5		0.5	= -40 إلى 85 درجة مئوية ؛ ± 3 سيغما (> ± 30 أمبير)
الإزاحة = 0A	IOS	أ		± 0.2		= -40 إلى 85 درجة مئوية ؛± 3 سيجما
خطأ خطي مع IPN	εL	٪		0.1		@درجة حرارة الغرفة
معامل درجة الحرارة G	TCG	جزء في المليون / درجة مئوية



مواصفات إخراج CAB-500 CAN


تشير سرعة CANBUS إلى جدول إصدار المنتج ، بروتوكول CANBUS: الإصدار 2.0A / B
يمكن أن مذبذب التسامح: 0.3125٪
ترتيب البايت: endian كبير (Motorola)

يضاف مقاوم إنهاء 120 أوم خارجيًا ، مقاومة CAN الداخلية = 2.4Kohm


وصف الرسالة	يمكن معرف	اسم	طول البيانات (بايت)	نوع الإطار	نوع إطلاق الرسالة	وصف الإشارة	اسم الإشارة	ابدأ بت	بت النهاية
IP الحالي (مللي أمبير)	0x3C2	CAB500	8	اساسي	رسالة دورية كل 10 مللي ثانية	قيمة IP: 80000000H = 0mA ، 7FFFFFFFH = - 1 مللي أمبير ، 80000001 س = 1 مللي أمبير	IP_VALUE	0	31
						b0: معلومات الخطأ (0 = عادي ، 1 = فشل)	ERROR_INDICATION	32	32
						b7-b1: RxQuality (0-100٪)	ERROR_INFORMATION	33	39
						البتات الشاغرة (الإصلاح إلى 0)	إلغاء التحديد	40	47
							PCBA Ver	48	55
							فيرموير فير	56	63
