تفاصيل المنتج:
|
| طلب: | تعويض درجة الحرارة للدوائر المختلفة | تصنيع OEM: | نعم |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 ℃ ~ 200 ℃ | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | متوفرة | تكنولوجيا: | تكوين السيراميك |
| نوع الحزمة: | من خلال ثقب | الكلمة الرئيسية: | NTC المقاوم الحراري |
| إبراز: | 5D15 NTC المقاوم الحراري,استجابة سريعة NTC المقاوم الحراري,5D15 الثرمستور |
||

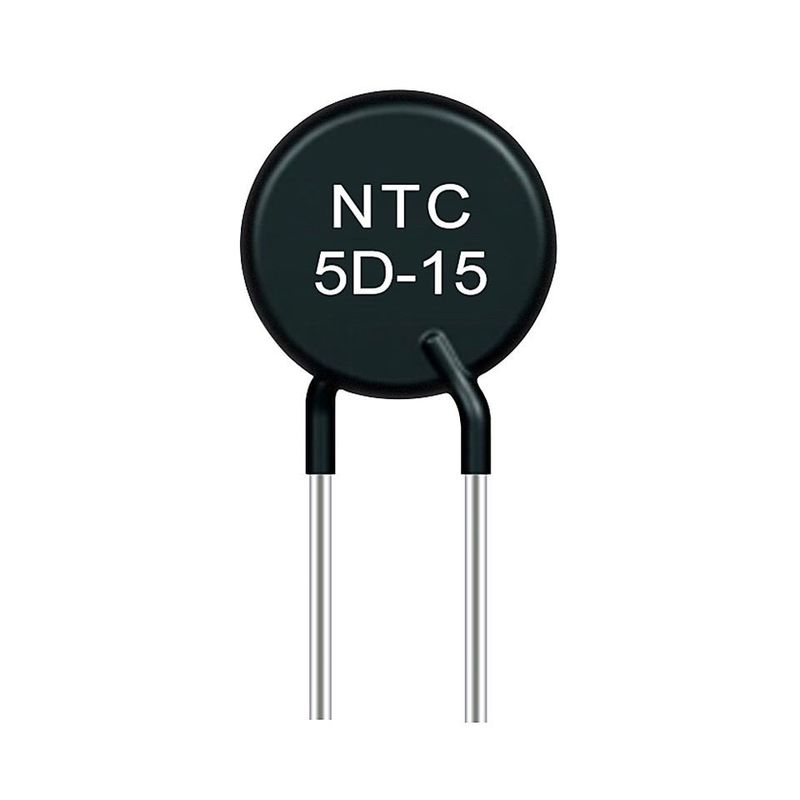

استجابة سريعة 5D15 NTC مقاومة حرارية نطاق درجة حرارة تشغيل واسعة
ببساطة ، يشير الثرمستور NTC إلى الثرمستور ذو معامل درجة الحرارة السالب ، وهو نوع من مقاومة المستشعرات التي تقل قيمتها المقاومة مع زيادة درجة الحرارة.وهي مصنوعة من أكاسيد المعادن مثل المنغنيز والكوبالت والنيكل والنحاس كمواد رئيسية ، ويتم تصنيعها بواسطة تكنولوجيا السيراميك.تتمتع جميع مواد أكسيد المعادن هذه بخصائص أشباه الموصلات ، لأنها تشبه تمامًا مواد أشباه الموصلات مثل الجرمانيوم والسيليكون من حيث الموصلية.يقدم ما يلي بشكل أساسي طريقة استخدام وتطبيق الثرمستور ntc في الدائرة.
التطبيق الموصى به
جميع أنواع إمدادات الطاقة ، وإمدادات الطاقة UPS ، وإمدادات الطاقة التبديل
شاحن EV ، شحن كومة
محرك ديرفر ، سائق محرك خادم قوة عظمى ، وحدة تحكم منطقية
لحام كهربائي بلازما عالي الطاقة ، آلة قطع ، مصباح إضاءة سوبر باور
معدات الرنين المغناطيسي النووي ، ومضخم الطاقة الصوتية الفائقة ، ومحولات الدائرة عالية الطاقة
صفيفات الألواح الشمسية مع عاكس طاقة عالي السعة
ثم يتم تشغيل الروبوت الصناعي بواسطة مصدر طاقة عالي الجهد ، وخزانة كهربائية ذكية بجهد أقل
| نموذج |
تصنيفها صفر القوة |
ماكس الدولة الحالية (أ) |
المتبقية المقاومة (Ω) |
ب 25/85 (ك) |
الوقت المناسب ثابت (ق) |
تبديد |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| ثلاثي الأبعاد - 13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15 د -13 | 15 | 3 | 0.488 | 3100 | ||
| 16 د - 13 | 16 | 3 | 0.454 | 3100 | ||
| 18 د -13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25 د - 13 | 25 | 2 | 0.625 | 3200 | ||
| 30 د -13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47 د -13 | 47 | 2 | 1.091 | 3200 | ||
| 50 د -13 | 50 | 2 | 1.161 | 3200 |
المواصفات الفنية
قطر الجسم Φ40mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5 / 40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3 / 28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5 / 25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8 / 20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10 / 19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر الجسم Φ45mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5 / 50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2 / 40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5 / 30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10 / 24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر الجسم Φ50mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5 / 60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1 / 56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3 / 40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5 / 35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8 / 32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10 / 27 | 10 | 3200 | 27 | 0.03 | 6800 |
عملية المنتج
