تفاصيل المنتج:
|
| طلب: | قمع التيار الزائد في تبديل مزود الطاقة ودائرة إمداد الطاقة | تصنيع OEM: | نعم |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 ℃ ~ 200 ℃ | يعدل أو يكيف: | تقديم خدمات العينة |
| عينة: | متوفرة | تكنولوجيا: | تكوين الكربون |
| نوع الحزمة: | من خلال ثقب | الوسائط المتاحة: | ورقة البيانات ، الصورة |
| إبراز: | ODM NTC المقاوم الحراري,10D15 NTC المقاوم الحراري,NTC 10D15 |
||

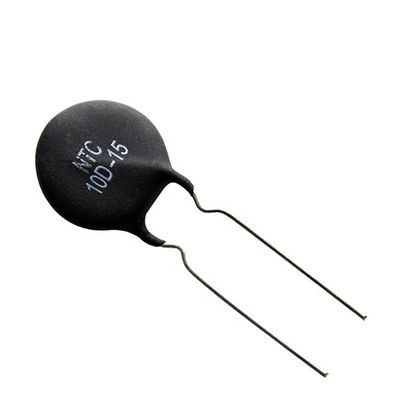

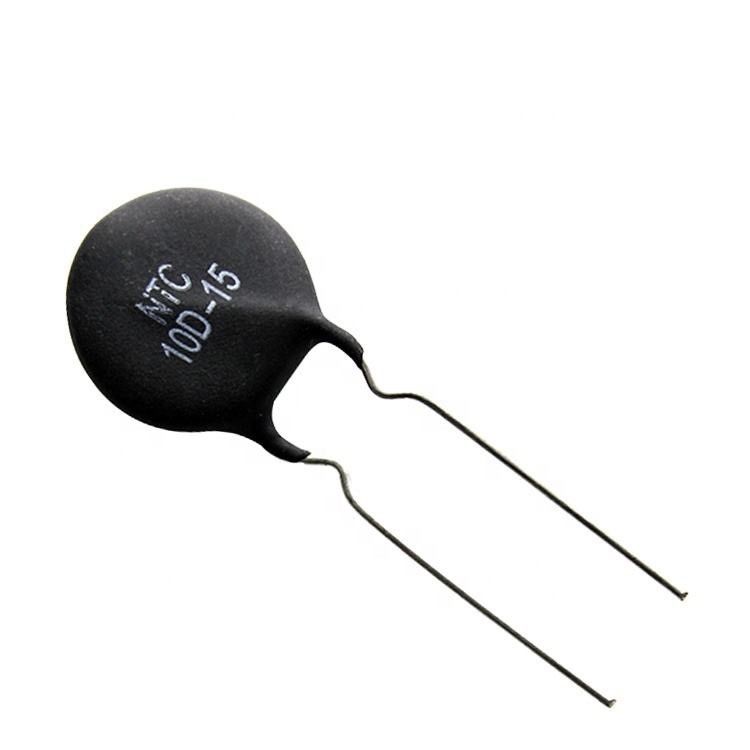

استجابة سريعة 10D15 NTC مقاومة حرارية قدرة قوية لقمع تيار تصاعد
الميزة الرئيسية
السمة الرئيسية للثرمستور هي حساسيته العالية.معامل درجة الحرارة للمقاومة هو 10-100 مرة من المعدن.يمكنه الكشف عن تغيرات درجة الحرارة من 10-6 درجة مئوية ؛نطاق درجة حرارة العمل واسع ، وجهاز درجة الحرارة العادية مناسب لـ -55 درجة مئوية ~ 315 درجة مئوية ، وجهاز درجة الحرارة المرتفعة مناسب لدرجات حرارة أعلى من 315 درجة مئوية (قبل 2000 درجة مئوية) ، وجهاز درجة الحرارة المنخفضة مناسب لـ - 273 درجة مئوية ~ 55 درجة مئوية ؛صغيرة الحجم ، يمكنها قياس درجة حرارة الفراغات والتجاويف والأوعية الدموية في جسم الإنسان ، والتي لا يمكن قياسها بواسطة موازين الحرارة الأخرى ؛سهل الاستخدام ، قيمة المقاومة في حدود 0.1 ~ 100kΩ ؛أي خيار بينهما ؛من السهل معالجة في شكل معقد ، الإنتاج الضخم ؛استقرار جيد ، قدرة حمولة زائدة قوية.
التطبيقات:
يمكن تركيبها في دوائر الطاقة الخاصة بـ:
• امدادات الطاقة والمحولات
• إمدادات طاقة غير منقطعة
• مصابيح موفرة للطاقة
• كوابح إلكترونية
• حماية الفتيل لأنواع المصابيح المختلفة
• بعض أنواع السخانات
• لدوائر الطاقة الأعلى اسأل عن MF73
و MF74 سلسلة من مثبطات زيادة التيار.
| نموذج | تصنيفها صفر القوة | ماكس الدولة الحالية (أ) | المتبقية المقاومة (Ω) | ب 25/85 (ك) | الوقت المناسب ثابت (ق) | تبديد |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| ثلاثي الأبعاد - 13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15 د -13 | 15 | 3 | 0.488 | 3100 | ||
| 16 د - 13 | 16 | 3 | 0.454 | 3100 | ||
| 18 د -13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25 د - 13 | 25 | 2 | 0.625 | 3200 | ||
| 30 د -13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47 د -13 | 47 | 2 | 1.091 | 3200 | ||
| 50 د -13 | 50 | 2 | 1.161 | 3200 |
المواصفات الفنية
قطر الجسم Φ40mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5 / 40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3 / 28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5 / 25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8 / 20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10 / 19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر الجسم Φ45mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5 / 50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2 / 40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5 / 30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10 / 24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر الجسم Φ50mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5 / 60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1 / 56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3 / 40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5 / 35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8 / 32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10 / 27 | 10 | 3200 | 27 | 0.03 | 6800 |
عملية المنتج
احتياطات لاستخدام الثرمستور NTC
1. انتبه إلى درجة حرارة عمل الثرمستور NTC.
لا تستخدم الثرمستورات NTC خارج نطاق درجة حرارة التشغيل.درجة حرارة التشغيل للسلسلة φ5 ، φ7 ، φ9 ، φ11 هي -40 ~ + 150 درجة مئوية ؛درجة حرارة التشغيل لسلسلة φ13 ، φ15 ، φ20 هي -40 ~ + 200 درجة مئوية.
2. يرجى الانتباه إلى استخدام الثرمستور NTC بشرط الطاقة المقدرة.
القدرة القصوى المقدرة لكل مواصفات هي: φ5-0.7W ، φ7-1.2W ، φ9-1.9W ، φ11-2.3W ، φ13-3W ، φ15-3.5W ، φ20-4W.
3. احتياطات للاستخدام في درجات حرارة عالية وبيئة رطوبة عالية.
إذا كان من الضروري استخدام الثرمستور في بيئة ذات درجة حرارة عالية ورطوبة عالية ، فاستخدم الثرمستور من نوع الغلاف واستخدم غلافًا واقيًا لتعريض الجزء المغلق للبيئة (الماء والرطوبة) والجزء الافتتاحي من لن يتلامس الغمد مباشرة مع الماء والبخار.
4. لا يمكن استخدامها في الغازات الضارة والبيئة السائلة.
لا تستخدمه في بيئة الغازات المسببة للتآكل أو في بيئة يتعرض فيها للكهارل أو المياه المالحة أو الأحماض أو القلويات أو المذيبات العضوية.
