تفاصيل المنتج:
|
| طلب: | طول عمر الخدمة الموثوقية العالية | تصنيع OEM: | نعم |
|---|---|---|---|
| يعدل أو يكيف: | تقديم خدمات العينة | عينة: | متوفرة |
| تكنولوجيا: | تكوين الكربون | درجة حرارة التشغيل: | -40 ℃ ~ 200 ℃ |
| نوع الحزمة: | من خلال ثقب | الوسائط المتاحة: | ورقة البيانات ، الصورة |
| إبراز: | NTC Power Thermistor,NTC 5D 20 الثرمستور,NTC 5D20 |
||

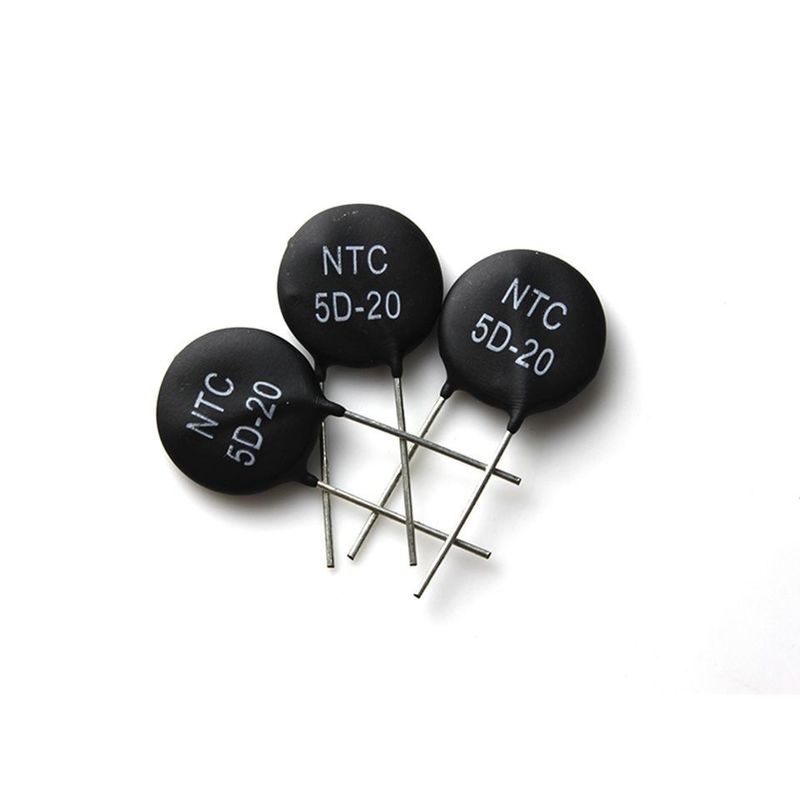

سرعة الاستجابة السريعة 5D20 NTC المقاوم الحراري طول عمر الخدمة الموثوقية العالية
وصف:
الثرمستور MF72 الطاقة NTC هو نوع من عنصر السيراميك أشباه الموصلات الذي يتكون في الغالب من مادة أكسيد المعدن الانتقالي ، وينتمي إلى الثرمستورات ذات درجة الحرارة السالبة.عندما تقوم بضبط جهاز كهربائي ، يمكن تقييد التيار الزائد عن طريق الثرمستور NTC المتصل في سلسلة مع دائرة الطاقة. وبسبب استمرار عمل التيار ، ودرجة حرارة الطاقة التي يرتفعها الثرمستور NTC ، فإن المقاومة ستنخفض بسرعة إلى درجة صغيرة. القيمة ، يمكن تجاهل الطاقة المستهلكة.لذلك لا يمكن أن يؤثر على تيار التشغيل العادي.لذلك ، فإن استخدام الثرمستور NTC للطاقة هو الإجراء الأكثر فاعلية والأكثر إيجازًا لتقييد التيار المفاجئ ، وحماية المعدات الكهربائية من التلف.
الميزة الرئيسية
السمة الرئيسية للثرمستور هي حساسيته العالية.معامل درجة الحرارة للمقاومة هو 10-100 مرة من المعدن.يمكنه الكشف عن تغيرات درجة الحرارة من 10-6 درجة مئوية ؛نطاق درجة حرارة العمل واسع ، وجهاز درجة الحرارة العادية مناسب لـ -55 درجة مئوية ~ 315 درجة مئوية ، وجهاز درجة الحرارة المرتفعة مناسب لدرجات حرارة أعلى من 315 درجة مئوية (قبل 2000 درجة مئوية) ، وجهاز درجة الحرارة المنخفضة مناسب لـ - 273 درجة مئوية ~ 55 درجة مئوية ؛صغيرة الحجم ، يمكنها قياس درجة حرارة الفراغات والتجاويف والأوعية الدموية في جسم الإنسان ، والتي لا يمكن قياسها بواسطة موازين الحرارة الأخرى ؛سهل الاستخدام ، قيمة المقاومة في حدود 0.1 ~ 100kΩ ؛أي خيار بينهما ؛من السهل معالجة في شكل معقد ، الإنتاج الضخم ؛استقرار جيد ، قدرة حمولة زائدة قوية.
التطبيقات
Coversion امدادات الطاقة ، تبديل السلطة ، شكا من السلطة
المصابيح الموفرة للطاقة الإلكترونية والصابورة الإلكترونية وجميع أنواع السخانات الكهربائية
جميع أنواع شاشات العرض RT
اللمبة ومصابيح الإضاءة الأخرى
| نموذج | تصنيفها صفر القوة | ماكس الدولة الحالية (أ) | المتبقية المقاومة (Ω) | ب 25/85 (ك) | الوقت المناسب ثابت (ق) | تبديد |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| ثلاثي الأبعاد - 13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15 د -13 | 15 | 3 | 0.488 | 3100 | ||
| 16 د - 13 | 16 | 3 | 0.454 | 3100 | ||
| 18 د -13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25 د - 13 | 25 | 2 | 0.625 | 3200 | ||
| 30 د -13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47 د -13 | 47 | 2 | 1.091 | 3200 | ||
| 50 د -13 | 50 | 2 | 1.161 | 3200 |
المواصفات الفنية
قطر الجسم Φ40mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5 / 40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3 / 28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5 / 25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8 / 20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10 / 19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر الجسم Φ45mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5 / 50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2 / 40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5 / 30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10 / 24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر الجسم Φ50mm
| ف / ن | R25 ± 20٪ () | مؤشر حساس للحرارة B ± 10٪ (K) | ماكس الحالة المستقرة الحالية إيماكس (أ) | تقريبا R من ماكس الحالي Rmax (Ω) | أقصى تبديد للطاقة Pmax (W) | ثابت الوقت الحراري (mW / C) | ثابت (ث) الزمن الحراري | السعة النبضية القصوى (uF) 240VAC |
| MF73-0.2 / 80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5 / 60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1 / 56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3 / 40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5 / 35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8 / 32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10 / 27 | 10 | 3200 | 27 | 0.03 | 6800 |
عملية المنتج
